748 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.F67

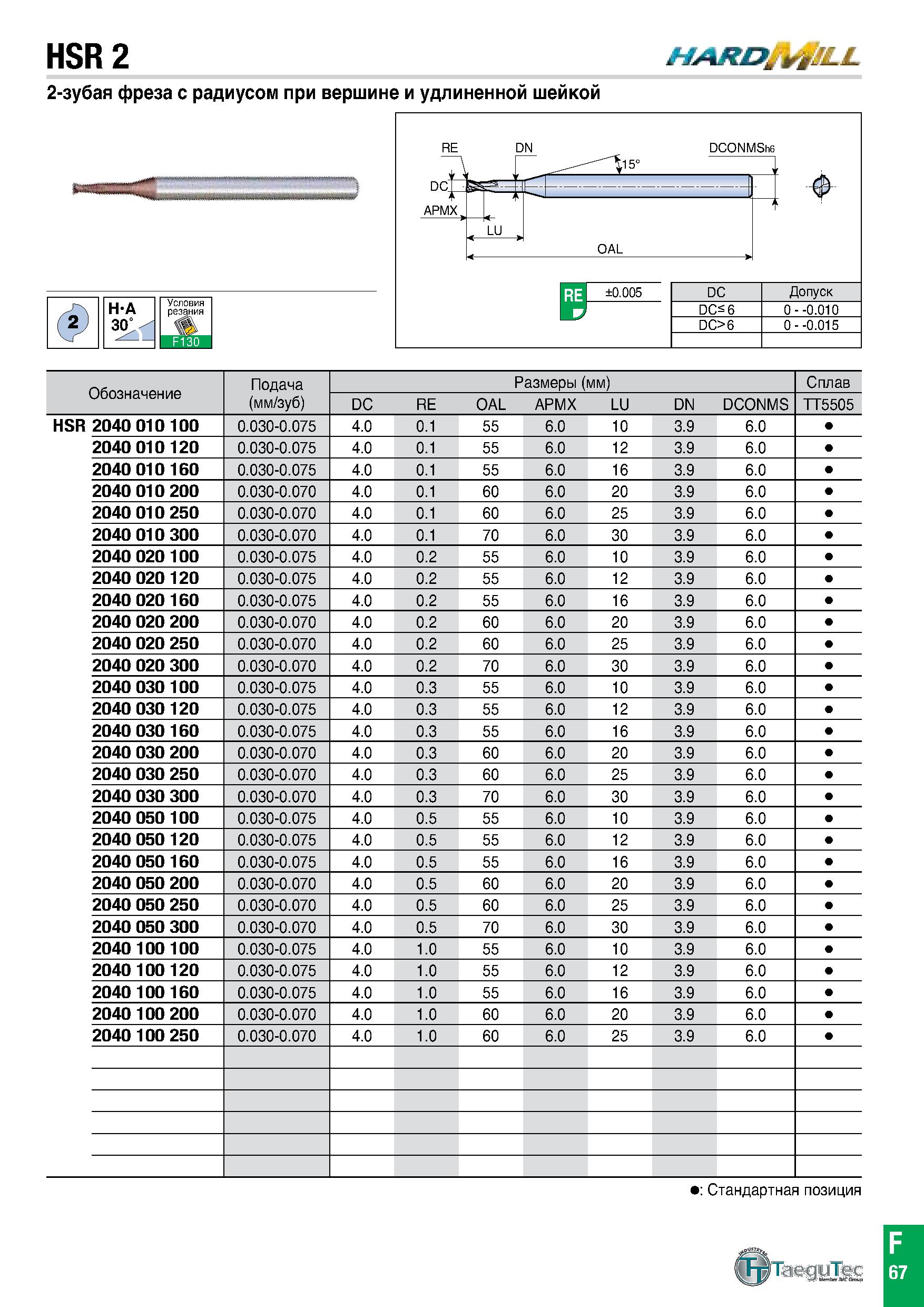

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. F67 0748 Lab2u HSR 2 2-зубая фреза с радиусом при вершине и удлиненной шейкой i.j-r -' 1 о-д 303 - 1 ±0.005 DC Допуск DCS 6 0 - -0.010 DC>6 0 - -0.015 2 Обозпачение Подача (мм/зуб) Размеры (мм) Сплав DC RE OAL APMX LU DN DCONMS TT5505 HSR 2040 010 100 0.030-0.075 4.0 0.1 55 6.0 10 3.9 6.0 2040 010 120 0.030-0.075 4.0 0.1 55 6.0 12 3.9 6.0 2040 010 100 0.030-0.075 4.0 0.1 55 6.0 16 3.9 6.0 2040 010 200 0.030-0.070 4.0 0.1 60 6.0 20 3.9 6.0 2040 010 250 0.030-0.070 4.0 0.1 60 6.0 25 3.9 6.0 2040 010 300 0.030-0.070 4.0 0.1 70 6.0 30 3.9 6.0 2040 020 100 0.030-0.075 4.0 0.2 55 6.0 10 3.9 6.0 2040 020 120 0.030-0.075 4.0 0.2 55 6.0 12 3.9 6.0 2040 020 160 0.030-0.075 4.0 0.2 55 6.0 16 3.9 6.0 2040 020 200 0.030-0.070 4.0 0.2 60 6.0 20 3.9 6.0 2040 020 250 0.030-0.070 4.0 0.2 60 6.0 25 3.9 6.0 2040 020 300 0.030-0.070 4.0 0.2 70 6.0 30 3.9 6.0 2040 030 100 0.030-0.075 4.0 0.3 55 6.0 10 3.9 6.0 2040 030 120 0.030-0.075 4.0 0.3 55 6.0 12 3.9 6.0 2040 030 160 0.030-0.075 4.0 0.3 55 6.0 16 3.9 6.0 2040 030 200 0.030-0.070 4.0 0.3 60 6.0 20 3.9 6.0 2040 030 250 0.030-0.070 4.0 0.3 60 6.0 25 3.9 6.0 2040 030 300 0.030-0.070 4.0 0.3 70 6.0 30 3.9 6.0 2040 050 100 0.030-0.075 4.0 0.5 55 6.0 10 3.9 6.0 2040 050 120 0.030-0.075 4.0 0.5 55 6.0 12 3.9 6.0 2040 050 160 0.030-0.075 4.0 0.5 55 6.0 16 3.9 6.0 2040 050 200 0.030-0.070 4.0 0.5 60 6.0 20 3.9 6.0 2040 050 250 0.030-0.070 4.0 0.5 60 6.0 25 3.9 6.0 2040 050 300 0.030-0.070 4.0 0.5 70 6.0 30 3.9 6.0 2040 100 100 0.030-0.075 4.0 1.0 55 6.0 10 3.9 6.0 2040 100 120 0.030-0.075 4.0 1.0 55 6.0 12 3.9 6.0 2040 100 160 0.030-0.075 4.0 1.0 55 6.0 16 3.9 6.0 2040 100 200 0.030-0.070 4.0 1.0 60 6.0 20 3.9 6.0 2040 100 250 0.030-0.070 4.0 1.0 60 6.0 25 3.9 6.0 : Стандартная позиция
