823 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.D234

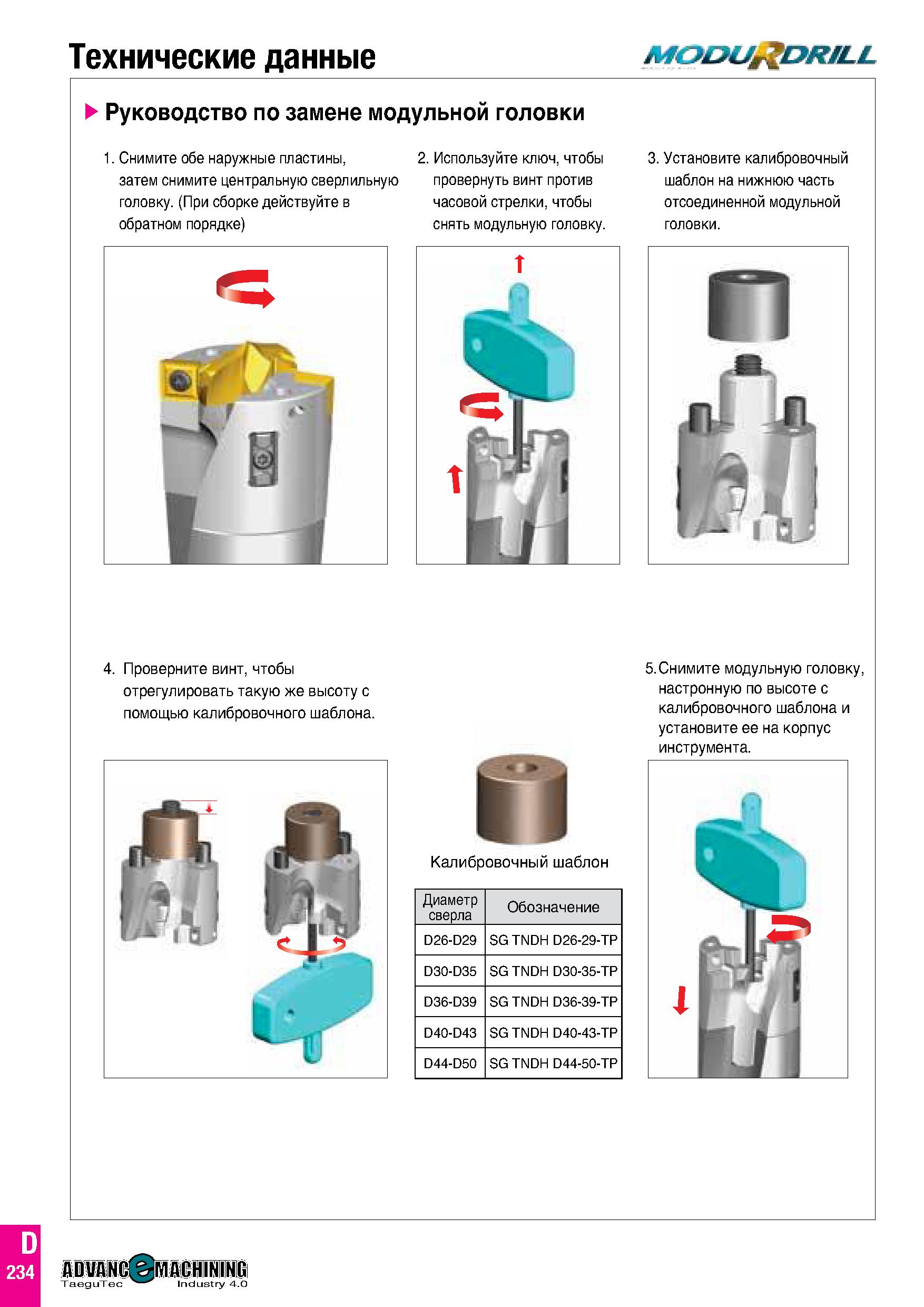

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. D234 0823 Lab2u Технические данные MODUf DR/L L Руководство по замене модульной головки 1. Снимите обе наружные пластины, затем снимите центральную сверлильную головку. (При сборке действуйте в обратном порядке) 2. Используйте ключ, чтобы провернуть винт против часовой стрелки,чтобы снять модульную головку. 3. Установите калибровочный шаблон на нижнюю часть отсоединенной модульной головки. 4. Проверните винт, чтобы отрегулировать такую же высоту с помощью калибровочного шаблона. II Калибровочный шаблон Диаметр сверла Обозначение D26-D29 SG TNDH D26-29-TP D30-D35 SG TNDH D30-35-TP D36-D39 SG TNDH D36-39-TP D40-D43 SG TNDH D40-43-TP D44-D50 SG TNDH D44-50-TP 5.Снимите модульную головку, настронную по высоте с калибровочного шаблона и установите ее на корпус инструмента. advanced machining TaeguTec Industry 4.0 234
