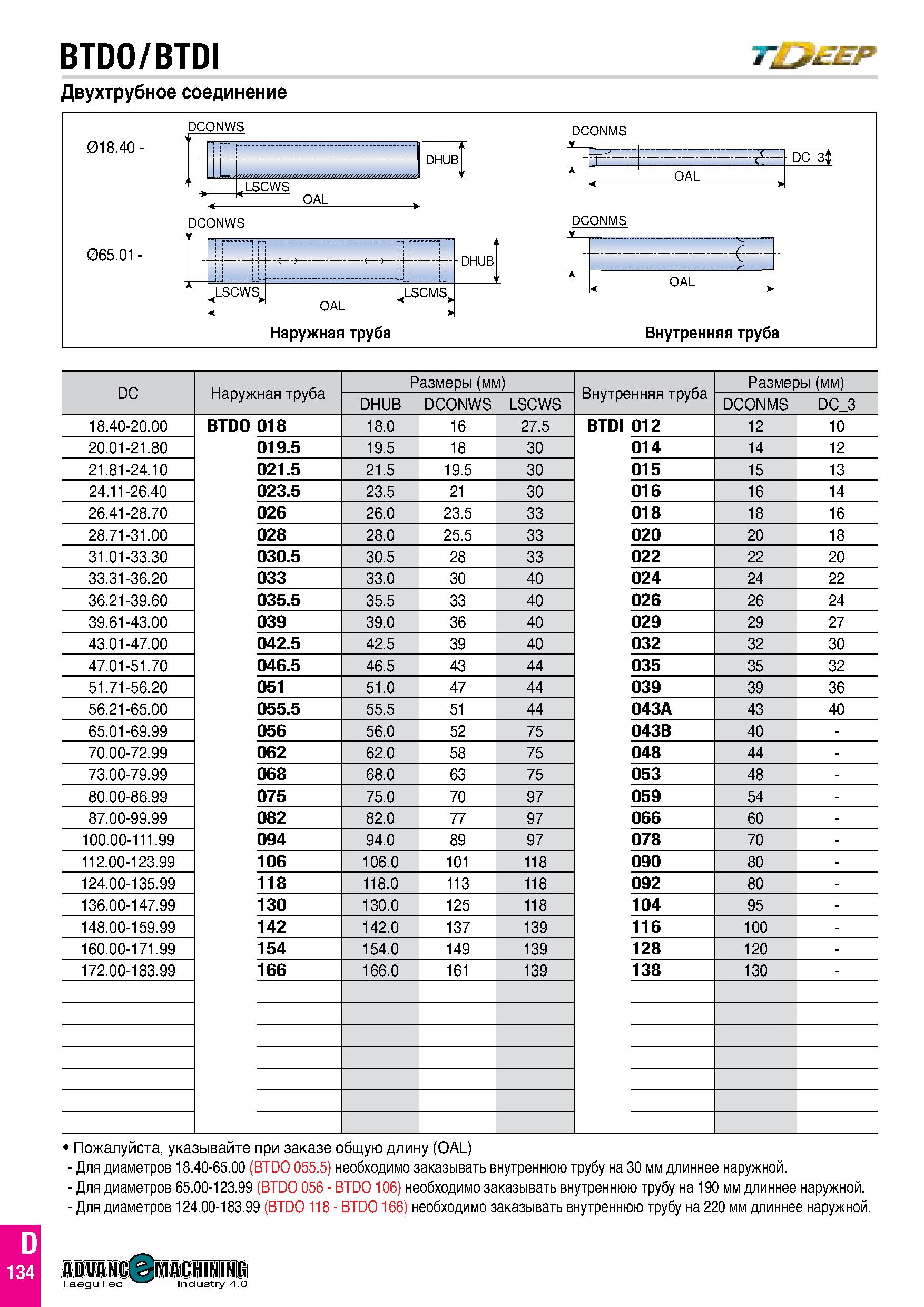

BTDO/BTDI Двухтрубное соединение T£J£EP DCONWS - - dhubJ г Т1 i > . LSCWS OAL DCONWS тт - гт- -j j -И Н- э ееэ- tt -fb DHUB (LSCWSs OAL (LSCMSs Наружная труба DCONMS - 4 -Д DC 3 1 O/LL э DCONMS i -; - 1 OAL t Внутренняя труба DC Наружная труба Размеры (мм) Внутренняя труба Размеры (мм) DHUB DCONWS LSCWS DCONMS DC 3 18.40-20.00 BTDO 018 18.0 16 27.5 BTDI 012 12 10 20.01-21.80 019.5 19.5 18 30 014 14 12 21.81-24.10 021.5 21.5 19.5 30 015 15 13 24.11-26.40 023.5 23.5 21 30 016 16 14 26.41-28.70 026 26.0 23.5 33 018 18 16 28.71-31.00 028 28.0 25.5 33 020 20 18 31.01-33.30 030.5 30.5 28 33 022 22 20 33.31-36.20 033 33.0 30 40 024 24 22 36.21-39.60 035.5 35.5 33 40 026 26 24 39.61-43.00 039 39.0 36 40 029 29 27 43.01-47.00 042.5 42.5 39 40 032 32 30 47.01-51.70 046.5 46.5 43 44 035 35 32 51.71-56.20 051 51.0 47 44 039 39 36 56.21-65.00 055.5 55.5 51 44 043A 43 40 65.01-69.99 056 56.0 52 75 043B 40 - 70.00-72.99 062 62.0 58 75 048 44 - 73.00-79.99 068 68.0 63 75 053 48 - 80.00-86.99 075 75.0 70 97 059 54 - 87.00-99.99 082 82.0 77 97 066 60 - 100.00-111.99 094 94.0 89 97 078 70 - 112.00-123.99 106 106.0 101 118 090 80 - 124.00-135.99 118 118.0 113 118 092 80 - 136.00-147.99 130 130.0 125 118 104 95 - 148.00-159.99 142 142.0 137 139 116 100 - 160.00-171.99 154 154.0 149 139 128 120 - 172.00-183.99 166 166.0 161 139 138 130 - Пожалуйста, указывайте при заказе общую длину (OAL) - Для диаметров 18.40-65.00 (BTDO 055.5) необходимо заказывать внутреннюю трубу на 30 мм длиннее наружной. - Для диаметров 65.00-123.99 (BTDO 056 - BTDO 106) необходимо заказывать внутреннюю трубу на 190 мм длиннее наружной. - Для диаметров 124.00-183.99 (BTDO 118 - BTDO 166) необходимо заказывать внутреннюю трубу на 220 мм длиннее наружной.
