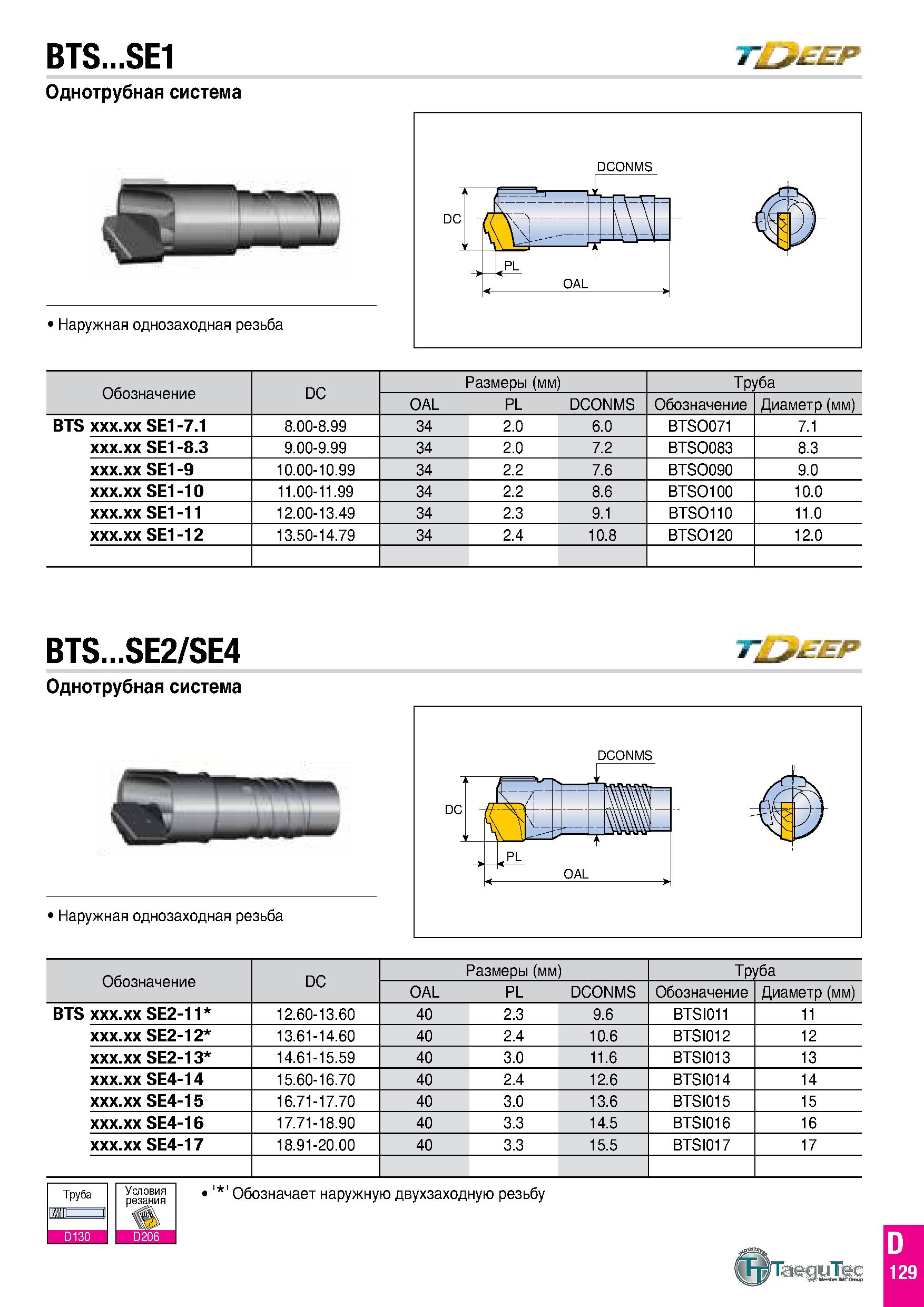

718 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.D129

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. D129 0718 Lab2u

BTS...SE1 Т ЕЕР Однотрубная система Наружная однозаходная резьба Обозначение DC Размеры (мм) Тр /ба OAL PL DCONMS Обозначение Диаметр (мм) BTS xxx.xx SE1-7.1 8.00-8.99 34 2.0 6.0 BTSO071 7.1 xxx.xx SE1-8.3 9.00-9.99 34 2.0 7.2 BTSO083 8.3 xxx.xx SE1-9 10.00-10.99 34 2.2 7.6 BTSO090 9.0 xxx.xx SE1-10 11.00-11.99 34 2.2 8.6 BTSO100 10.0 xxx.xx SE1-11 12.00-13.49 34 2.3 9.1 BTSO110 11.0 xxx.xx SE1-12 13.50-14.79 34 2.4 10.8 BTSO120 12.0 BTS...SE2/SE4 Т ЕЕР Однотрубная система Наружная однозаходная резьба Обозначение DC Размеры (мм) Тр /ба OAL PL DCONMS Обозначение Диаметр (мм) BTS xxx.xx SE2-11 12.60-13.60 40 2.3 9.6 BTSI011 11 xxx.xx SE2-12 13.61-14.60 40 2.4 10.6 BTSI012 12 xxx.xx SE2-13 14.61-15.59 40 3.0 11.6 BTSI013 13 xxx.xx SE4-14 15.60-16.70 40 2.4 12.6 BTSI014 14 xxx.xx SE4-15 16.71-17.70 40 3.0 13.6 BTSI015 15 xxx.xx SE4-16 17.71-18.90 40 3.3 14.5 BTSI016 16 xxx.xx SE4-17 18.91-20.00 40 3.3 15.5 BTSI017 17 Труба ' Обозначает наружную двухзаходную резьбу ' 'TaeguTec к 129
