708 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.D119

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. D119 0708 Lab2u

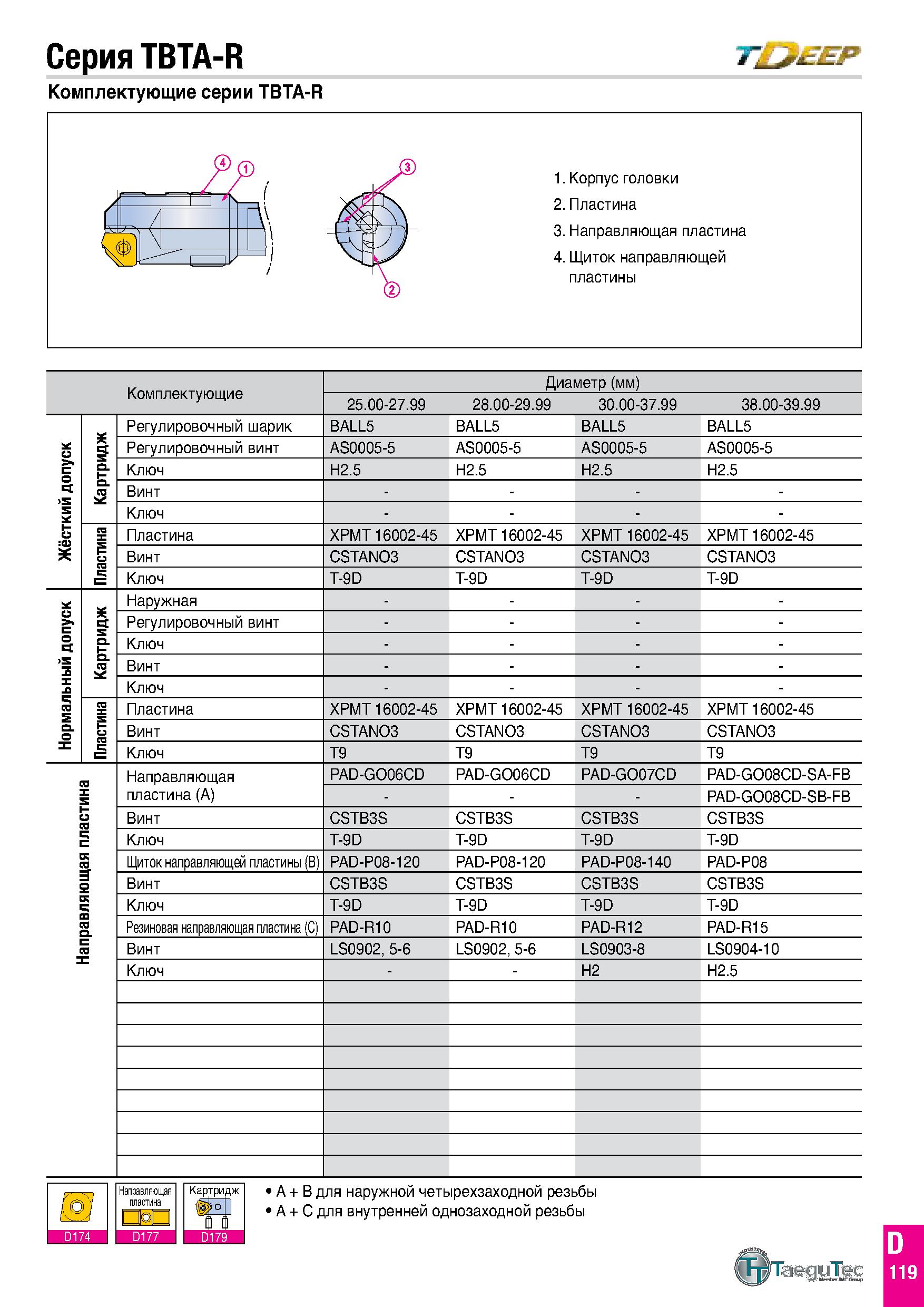

Серия TBTA-R Комплектующие серии TBTA-R T EEP Комплектующие Диаметр (мм) 25.00-27.99 28.00-29.99 30.00-37.99 38.00-39.99 Жёсткий допуск Картридж Регулировочный шарик BALL5 BALL5 BALL5 BALL5 Регулировочный винт AS0005-5 AS0005-5 AS0005-5 AS0005-5 Ключ H2.5 H2.5 H2.5 H2.5 Винт - - - - Ключ - - - - Пластина Пластина XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 Винт CSTANO3 CSTANO3 CSTANO3 CSTANO3 Ключ T-9D T-9D T-9D T-9D Нормальный допуск Картридж Наружная - - - - Регулировочный винт - - - - Ключ - - - - Винт - - - - Ключ - - - - Пластина Пластина XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 Винт CSTANO3 CSTANO3 CSTANO3 CSTANO3 Ключ T9 T9 T9 T9 Направляющая пластина Направляющая пластина (А) PAD-GO06CD PAD-GO06CD PAD-GO07CD PAD-GO08CD-SA-FB - - - PAD-GO08CD-SB-FB Винт CSTB3S CSTB3S CSTB3S CSTB3S Ключ T-9D T-9D T-9D T-9D Щиток направляющей пластины (B) PAD-P08-120 PAD-P08-120 PAD-P08-140 PAD-P08 Винт CSTB3S CSTB3S CSTB3S CSTB3S Ключ T-9D T-9D T-9D T-9D Резиновая направляющая пластина (C) PAD-R10 PAD-R10 PAD-R12 PAD-R15 Винт LS0902, 5-6 LS0902, 5-6 LS0903-8 LS0904-10 Ключ - - H2 H2.5 \M\ Направляющая пластина Картридж D174 D177 D179 A + B для наружной четырехзаходной резьбы A + C для внутренней однозаходной резьбы D TaeguTec 119
