Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. C13 0542 Lab2u

Обновлено 2020-08-07 17:55:02

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system TAEGUTEC \| Каталог TAEGUTEC 2020 Инструмент для токарных станков (Всего 893 стр.)

542 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.C13

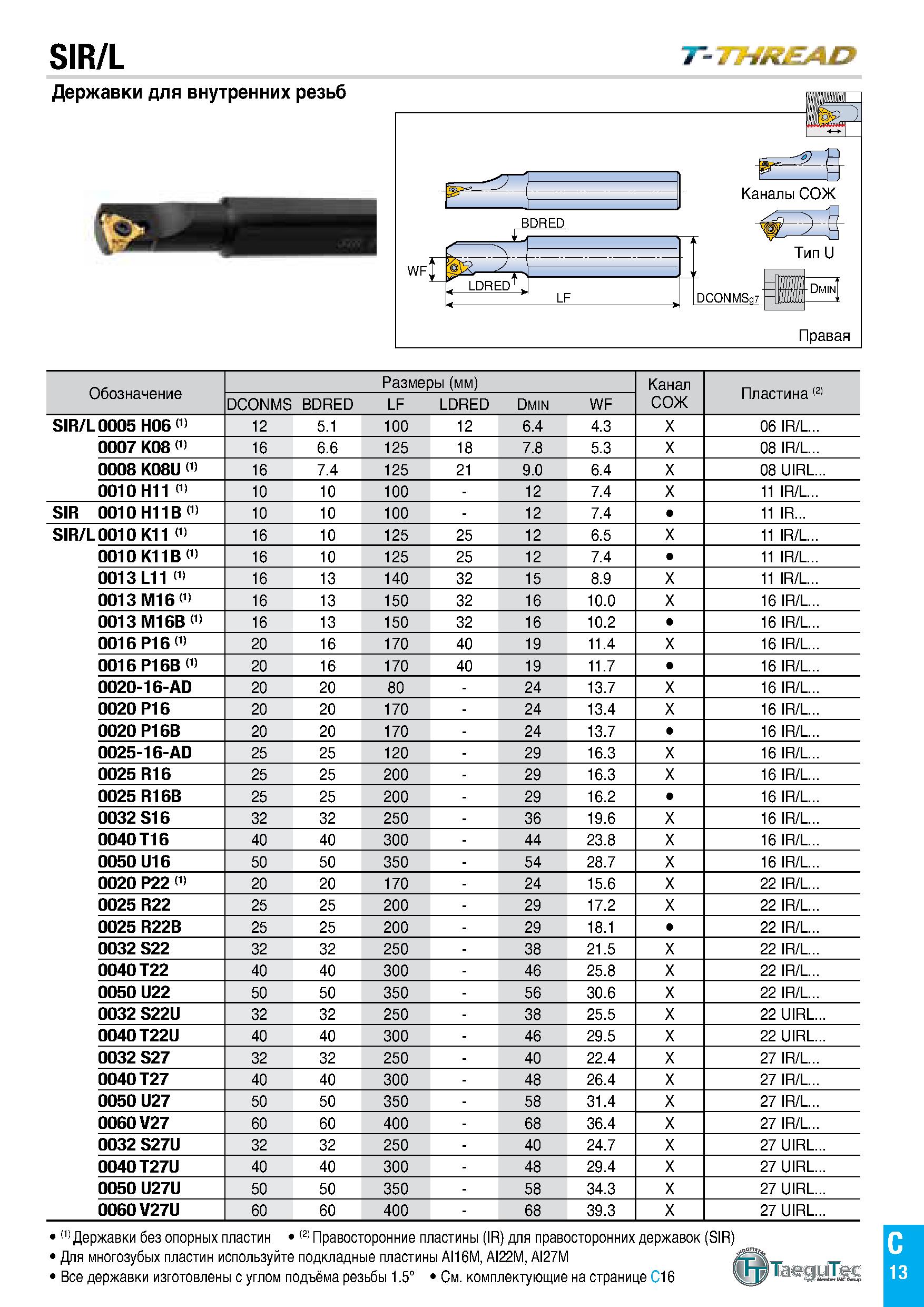

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. C13 0542 Lab2u SIR/L Державки для внутренних резьб Обозначение Размеры (мм) Канал СОЖ Пластина (2) DCONMS BDRED LF LDRED Dmin WF SIR/L 0005 H06 (1) 12 5.1 100 12 6.4 4.3 X 06 IR/L... 0007 K08 (1) 16 6.6 125 18 7.8 5.3 X 08 IR/L... 0008 K08U (1) 16 7.4 125 21 9.0 6.4 X 08 UIRL... 0010 H11 (1) 10 10 100 - 12 7.4 X 11 IR/L... SIR 0010 H11B 1) 10 10 100 - 12 7.4 11 IR... SIR/L 0010 K11 (1) 16 10 125 25 12 6.5 X 11 IR/L... 0010 K11B (1) 16 10 125 25 12 7.4 11 IR/L... 0013 L11 (1) 16 13 140 32 15 8.9 X 11 IR/L... 0013 M16 (1) 16 13 150 32 16 10.0 X 16 IR/L... 0013 M16B 1) 16 13 150 32 16 10.2 16 IR/L... 0016 P16 (1) 20 16 170 40 19 11.4 X 16 IR/L... 0016 P16B (1) 20 16 170 40 19 11.7 16 IR/L... 0020-16-AD 20 20 80 - 24 13.7 X 16 IR/L... 0020 P16 20 20 170 - 24 13.4 X 16 IR/L... 0020 P16B 20 20 170 - 24 13.7 16 IR/L... 0025-16-AD 25 25 120 - 29 16.3 X 16 IR/L... 0025 R16 25 25 200 - 29 16.3 X 16 IR/L... 0025 R16B 25 25 200 - 29 16.2 16 IR/L... 0032 S16 32 32 250 - 36 19.6 X 16 IR/L... 0040 T16 40 40 300 - 44 23.8 X 16 IR/L... 0050 U16 50 50 350 - 54 28.7 X 16 IR/L... 0020 P22 (1) 20 20 170 - 24 15.6 X 22 IR/L... 0025 R22 25 25 200 - 29 17.2 X 22 IR/L... 0025 R22B 25 25 200 - 29 18.1 22 IR/L... 0032 S22 32 32 250 - 38 21.5 X 22 IR/L... 0040 T22 40 40 300 - 46 25.8 X 22 IR/L... 0050 U22 50 50 350 - 56 30.6 X 22 IR/L... 0032 S22U 32 32 250 - 38 25.5 X 22 UIRL... 0040 T22U 40 40 300 - 46 29.5 X 22 UIRL... 0032 S27 32 32 250 - 40 22.4 X 27 IR/L... 0040 T27 40 40 300 - 48 26.4 X 27 IR/L... 0050 U27 50 50 350 - 58 31.4 X 27 IR/L... 0060 V27 60 60 400 - 68 36.4 X 27 IR/L... 0032 S27U 32 32 250 - 40 24.7 X 27 UIRL... 0040 T27U 40 40 300 - 48 29.4 X 27 UIRL... 0050 U27U 50 50 350 - 58 34.3 X 27 UIRL... 0060 V27U 60 60 400 - 68 39.3 X 27 UIRL... (1) Державки без опорных пластин (2) Правосторонние пластины (IR) для правосторонних державок (SIR) Для многозубых пластин используйте подкладные пластины AI16M, AI22M, AI27M Все державки изготовлены с углом подъёма резьбы 1.5° См. комплектующие на странице C16 C 13
