427 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.B64

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. B64 0427 Lab2u

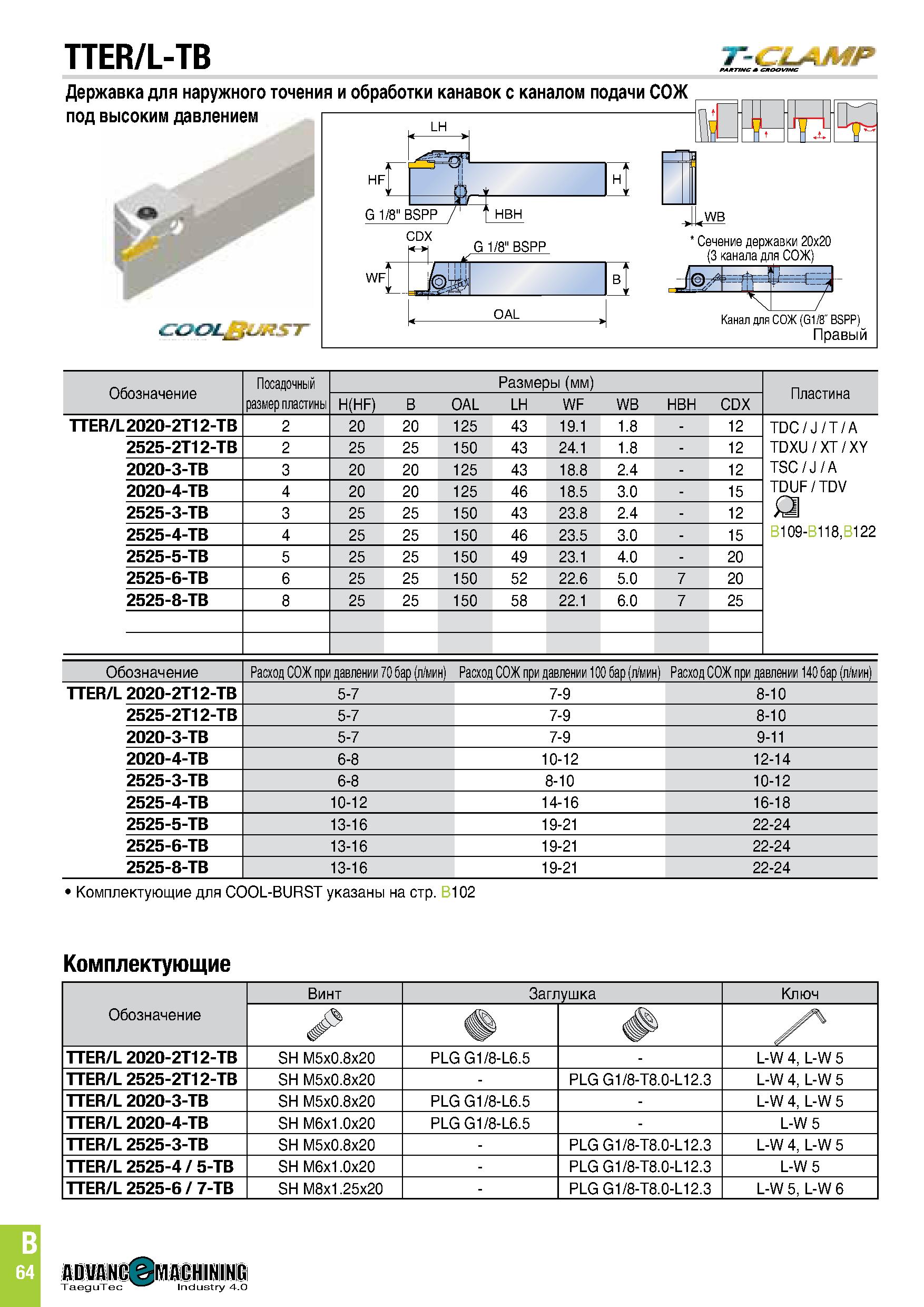

TTER/L-TB -iV tJP Державка для наружного точения и обработки канавок с каналом подачи СОЖ под высоким давлением М J -л G 1/8" BSPP /' f HBH П. „г G 1/8" BSPP L bJ С 0AL ) Сечение державки 20х20 (3 канала для СОЖ) Канал для СОЖ (йШ'БЗРР) Правый HF WF Обозначение Посадочный размер пластины Размеры (мм) Пластина H(HF) B OAL LH WF WB HBH CDX TTER/L 2020-2T12-TB 2 20 20 125 43 19.1 1.8 - 12 TDC / J/T/A TDXU/XT/XY TSC / J / A 2525-2T12-TB 2 25 25 150 43 24.1 1.8 - 12 2020-3-TB 3 20 20 125 43 18.8 2.4 - 12 2020-4-TB 4 20 20 125 46 18.5 3.0 - 15 TDUF/TDV Д B109-B118,B122 2525-3-TB 3 25 25 150 43 23.8 2.4 - 12 2525-4-TB 4 25 25 150 46 23.5 3.0 - 15 2525-5-TB 5 25 25 150 49 23.1 4.0 - 20 2525-6-TB 6 25 25 150 52 22.6 5.0 7 20 2525-8-TB 8 25 25 150 58 22.1 6.0 7 25 Обозначение Расход СОЖ при давлении 70 бар (л/мин) Расход СОЖ при давлении 100 бар (л/мин) Расход СОЖ при давлении 140 бар (л/мин) TTER/L 2020-2T12-TB 5-7 7-9 8-10 2525-2T12-TB 5-7 7-9 8-10 2020-3-TB 5-7 7-9 9-11 2020-4-TB 6-8 10-12 12-14 2525-3-TB 6-8 8-10 10-12 2525-4-TB 10-12 14-16 16-18 2525-5-TB 13-16 19-21 22-24 2525-6-TB 13-16 19-21 22-24 2525-8-TB 13-16 19-21 22-24 Комплектующие для COOL-BURST указаны на стр. B102 Комплектующие Обозначение Винт Заглушка Ключ У TTER/L 2020-2T12-TB SH M5x0.8x20 PLG G1/8-L6.5 - L-W 4, L-W 5 TTER/L 2525-2T12-TB SH M5x0.8x20 - PLG G1/8-T8.0-L12.3 L-W 4, L-W 5 TTER/L 2020-3-TB SH M5x0.8x20 PLG G1/8-L6.5 - L-W 4, L-W 5 TTER/L 2020-4-TB SH M6x1.0x20 PLG G1/8-L6.5 - L-W 5 TTER/L 2525-3-TB SH M5x0.8x20 - PLG G1/8-T8.0-L12.3 L-W 4, L-W 5 TTER/L 2525-4 / 5-TB SH M6x1.0x20 - PLG G1/8-T8.0-L12.3 L-W 5 TTER/L 2525-6 / 7-TB SH M8x1.25x20 - PLG G1/8-T8.0-L12.3 L-W 5, L-W 6
