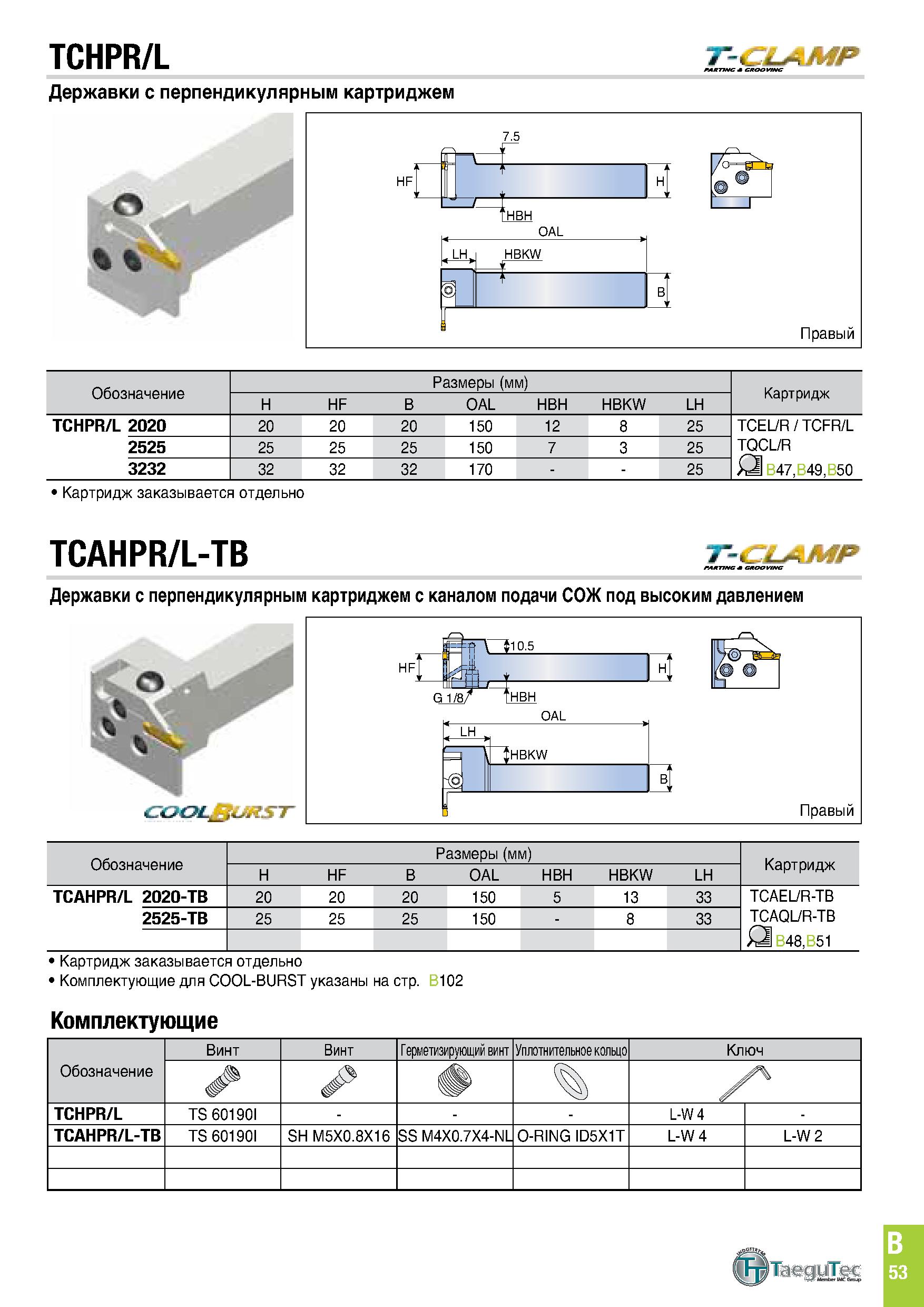

416 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.B53

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. B53 0416 Lab2u

TCHPR/L T-CLAMP Державки с перпендикулярным картриджем Обозначение Размеры (мм) Картридж H HF B OAL HBH HBKW LH TCHPR/L 2020 20 20 20 150 12 8 25 TCEL/R / TCFR/L 2525 25 25 25 150 7 3 25 TQCL/R 3232 32 32 32 170 - - 25 Д B47,B49,B50 Картридж заказывается отдельно TCAHPR/L-TB T-CLAMP Державки с перпендикулярным картриджем с каналом подачи СОЖ под высоким давлением Обозначение Размеры (мм) Картридж H HF B OAL HBH HBKW LH TCAHPR/L 2020-TB 20 20 20 150 5 13 33 TCAEL/R-TB 2525-TB 25 25 25 150 - 8 33 TCAQL/R-TB Д B48,B51 Картридж заказывается отдельно ' Комплектующие для COOL-BuRST указаны на стр. B102 Комплектующие Обозначение Винт Винт Герметизирующий винт Уплотнительное кольцо Ключ % TCHPR/L TS 60190I - - - L-W 4 TCAHPR/L-TB TS 60190I SH M5X0.8X16 SS M4X0.7X4-NL O-RING ID5X1T L-W 4 L-W 2 TaeguTec B 53
