398 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.B35

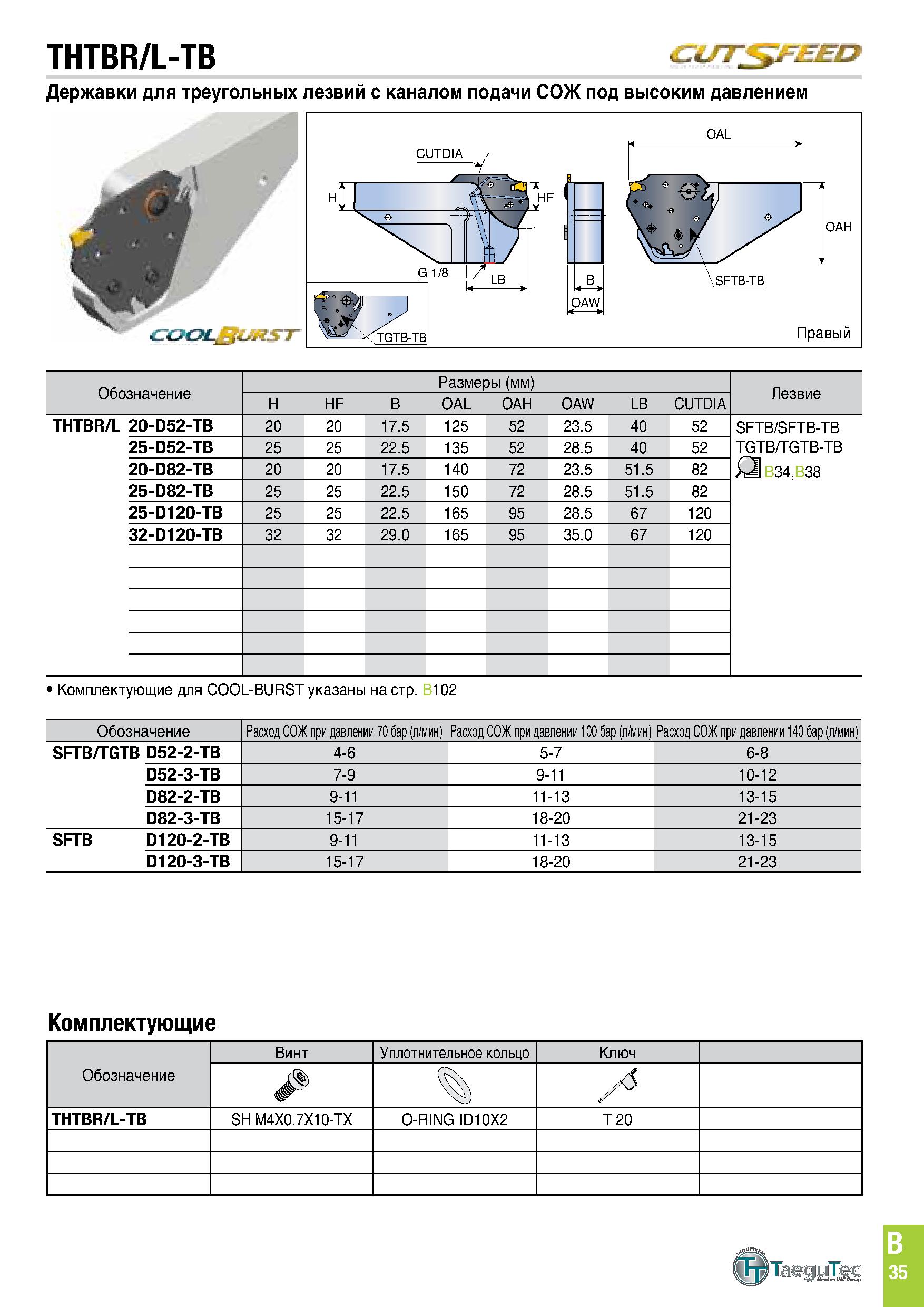

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. B35 0398 Lab2u THTBR/L-TB Державки для треугольных лезвий с каналом подачи СОЖ под высоким давлением CQOL iCBZST Обозначение Размеры (мм) Лезвие H HF B OAL OAH OAW LB CUTDIA THTBR/L 20-D52-TB 20 20 17.5 125 52 23.5 40 52 SFTB/SFTB-TB TGTB/TGTB-TB Д B34,B38 25-D52-TB 25 25 22.5 135 52 28.5 40 52 20-D82-TB 20 20 17.5 140 72 23.5 51.5 82 25-D82-TB 25 25 22.5 150 72 28.5 51.5 82 25-D120-TB 25 25 22.5 165 95 28.5 67 120 32-D120-TB 32 32 29.0 165 95 35.0 67 120 Комплектующие для COOL-BURST указаны на стр. B102 Обозначение Расход СОЖ при давлении 70 бар (л/мин) Расход СОЖ при давлении 100 бар (л/мин) Расход СОЖ при давлении 140 бар (л/мин) SFTB/TGTB D52-2-TB 4-6 5-7 6-8 D52-3-TB 7-9 9-11 10-12 D82-2-TB 9-11 11-13 13-15 D82-3-TB 15-17 18-20 21-23 SFTB D120-2-TB 9-11 11-13 13-15 D120-3-TB 15-17 18-20 21-23 Комплектующие TaeguTec B 35
