Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. B31 0394 Lab2u

Обновлено 2020-08-07 17:54:53

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system TAEGUTEC \| Каталог TAEGUTEC 2020 Инструмент для токарных станков (Всего 893 стр.)

394 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.B31

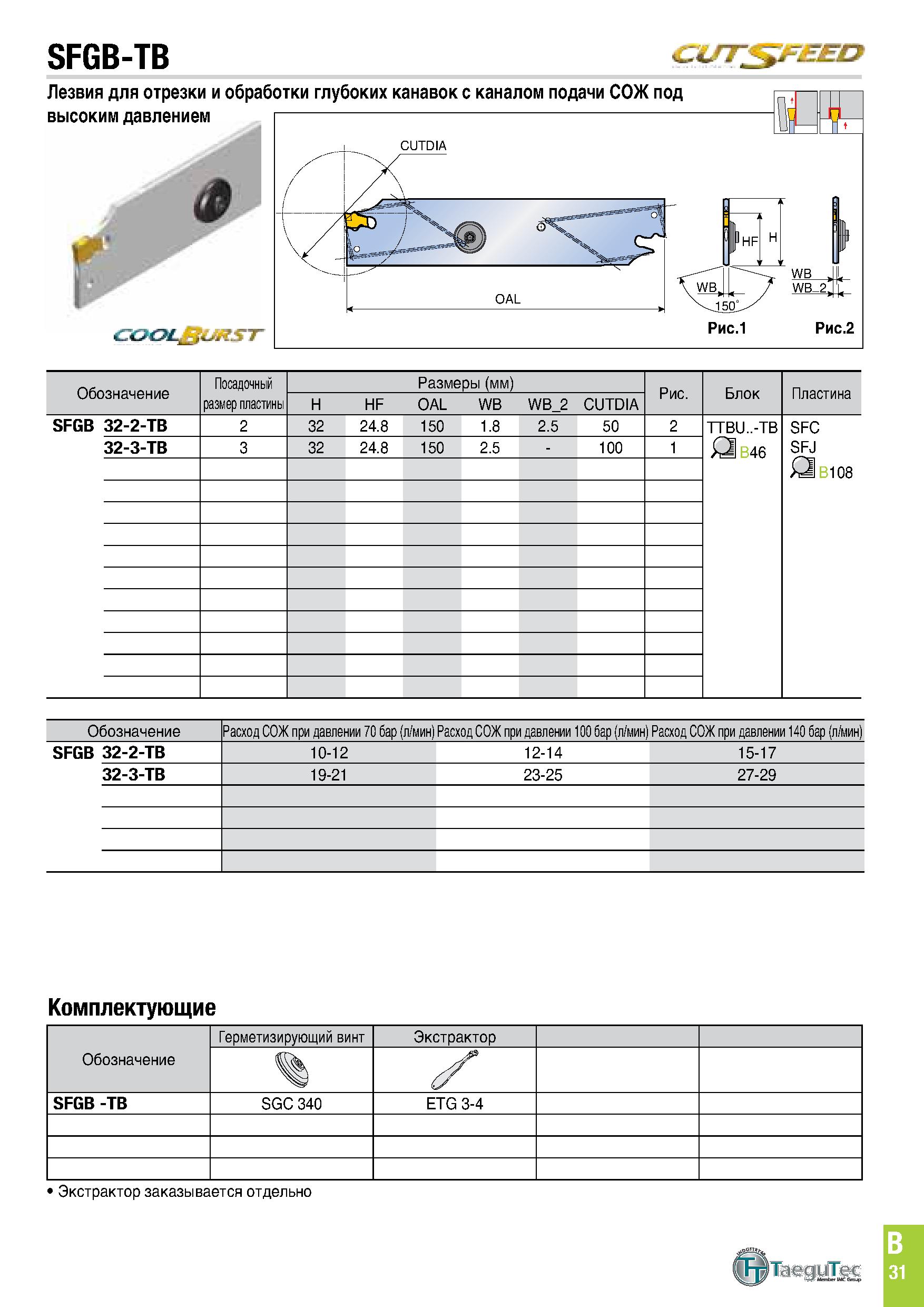

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. B31 0394 Lab2u SFGB-TB Лезвия для отрезки и обработки глубоких канавок с каналом подачи СОЖ под высоким давлением Обозначение Посадочный размер пластины Размеры (мм) Рис. Блок Пластина H HF OAL WB WB 2 CUTDIA SFGB 32-2-TB 2 32 24.8 150 1.8 2.5 50 2 TTBU..-TB О B46 SFC SFJ Д B108 32-3-TB 3 32 24.8 150 2.5 - 100 1 Обозначение Расход СОЖ при давлении 70 бар (л/мин) Расход СОЖ при давлении 100 бар (л/мин) Расход СОЖ при давлении 140 бар (л/мин) SFGB 32-2-TB 10-12 12-14 15-17 32-3-TB 19-21 23-25 27-29 Комплектующие > Экстрактор заказывается отдельно SFpTaeguTec B 31
