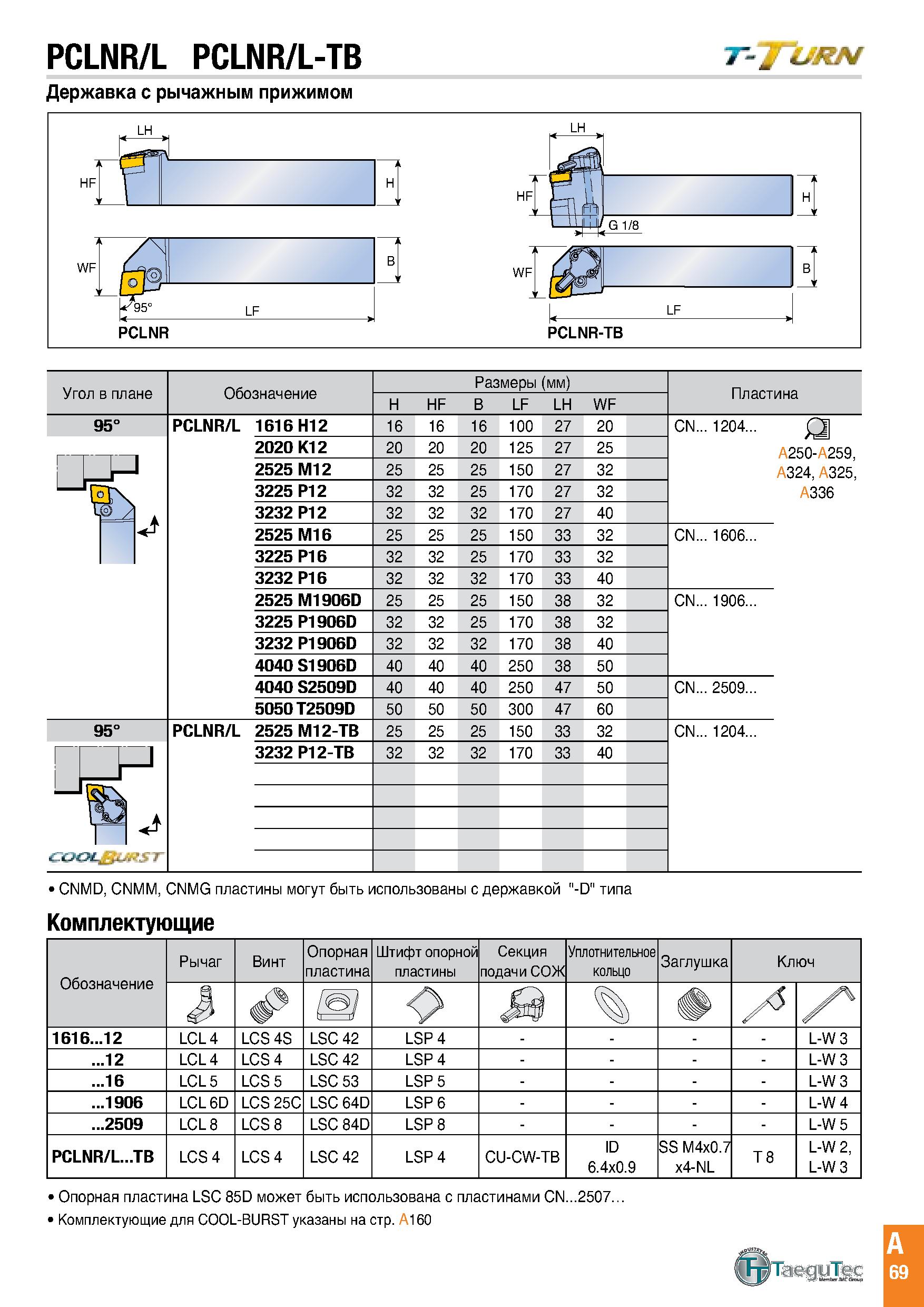

PCLNR/L PCLNR/L-TB Державка с рычажным прижимом Угол в плане Обозначение Размеры (мм) Пластина H HF B LF LH WF 9 СЛ о PCLNR/L 1616 H12 16 16 16 100 27 20 CN... 1204... A250-A259, A324, A325, A336 2020 K12 20 20 20 125 27 25 J 2525 M12 25 25 25 150 27 32 / 3225 P12 32 32 25 170 27 32 Y 3232 P12 32 32 32 170 27 40 2525 M16 25 25 25 150 33 32 CN... 1606... 3225 P16 32 32 25 170 33 32 3232 P16 32 32 32 170 33 40 2525 M1906D 25 25 25 150 38 32 CN... 1906... 3225 P1906D 32 32 25 170 38 32 3232 P1906D 32 32 32 170 38 40 4040 S1906D 40 40 40 250 38 50 4040 S2509D 40 40 40 250 47 50 CN... 2509... 5050 T2509D 50 50 50 300 47 60 9 СЛ о PCLNR/L 2525 M12-TB 25 25 25 150 33 32 CN... 1204... Г1 Г 1 3232 P12-TB 32 32 32 170 33 40 -Г Ir x CNMD, CNMM, CNMG пластины могут быть использованы с державкой "-D" типа Комплектующие Обозначение Рычаг Винт Опорная пластина Штифт опорной пластины Секция подачи СОЖ Уплотнительное кольцо Заглушка Ключ J &ij о м Z4 1616...12 LCL 4 LCS 4S LSC 42 LSP 4 - - - - L-W 3 ...12 LCL 4 LCS 4 LSC 42 LSP 4 - - - - L-W 3 ...16 LCL 5 LCS 5 LSC 53 LSP 5 - - - - L-W 3 ...1906 LCL 6D LCS 25C LSC 64D LSP 6 - - - - L-W 4 ...2509 LCL 8 LCS 8 LSC 84D LSP 8 - - - - L-W 5 PCLNR/L...TB LCS 4 LCS 4 LSC 42 LSP 4 CU-CW-TB ID 6.4x0.9 SS M4x0.7 x4-NL T 8 L-W 2, L-W 3 Опорная пластина LSC 85D может быть использована с пластинами CN...2507... > Комплектующие для COOL-BURST указаны на стр. 160
