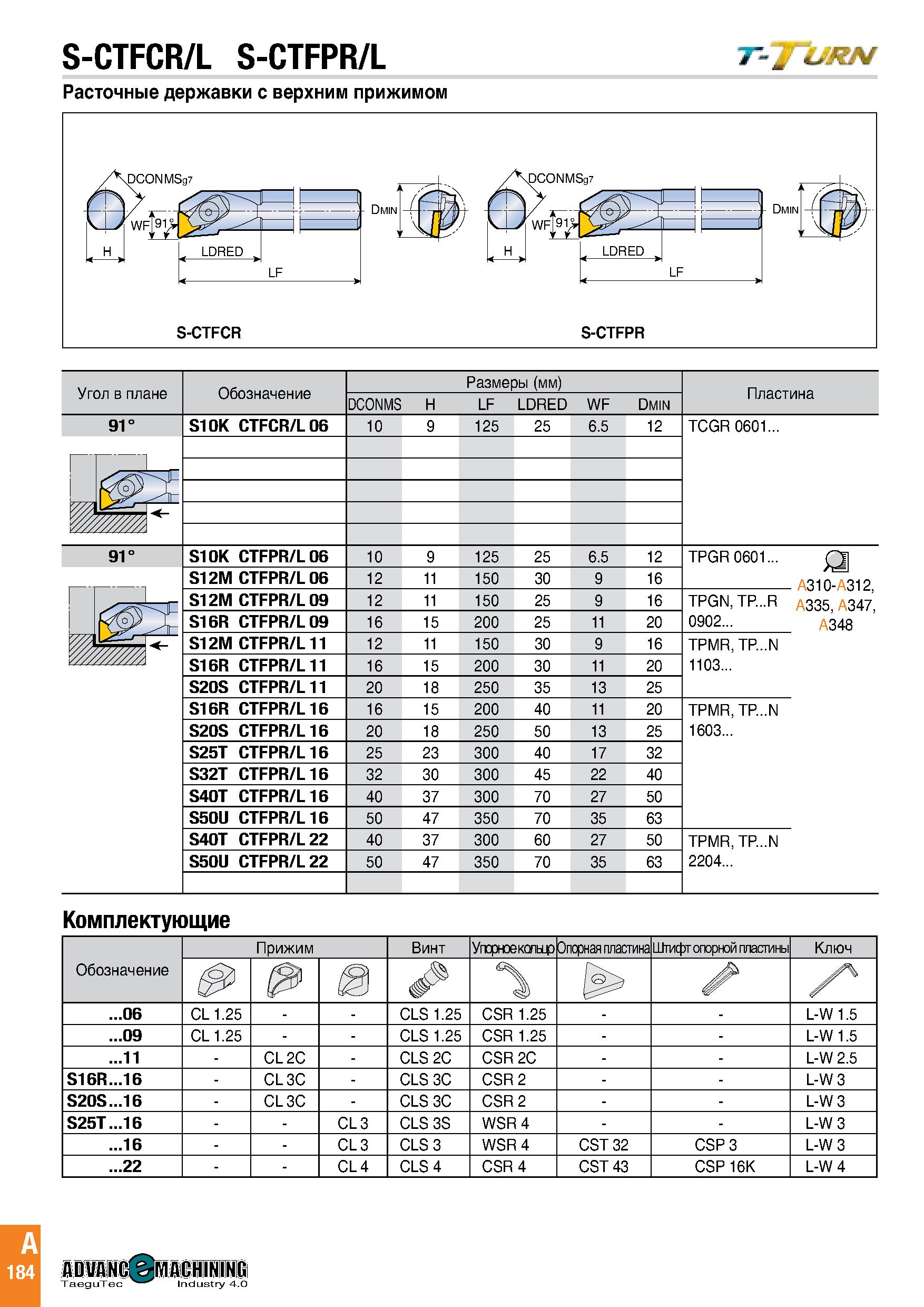

187 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.A184

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. A184 0187 Lab2u

S-CTFCR/L S-CTFPR/L Расточные державки с верхним прижимом Угол в плане Обозначение Размеры (мм) Пластина DCONMS H LF LDRED WF Dmin 91° S10K CTFCR/L 06 10 9 125 25 6.5 12 TCGR 0601... -1 г fw'Or V/0, 91° S10K CTFPR/L 06 10 9 125 25 6.5 12 TPGR 0601... Q , 310- 312 S12M CTFPR/L 06 12 11 150 30 9 16 г S12M CTFPR/L 09 12 11 150 25 9 16 TPGN TR..R A335, Д347, 0902.. A348 S16R CTFPR/L 09 16 15 200 25 11 20 S12M CTFPR/L11 12 11 150 30 9 16 TPMR, TP...N 1103... '///////////Л S16R CTFPR/L11 16 15 200 30 11 20 S20S CTFPR/L11 20 18 250 35 13 25 S16R CTFPR/L16 16 15 200 40 11 20 TPMR, TP...N 1603... S20S CTFPR/L16 20 18 250 50 13 25 S25T CTFPR/L16 25 23 300 40 17 32 S32T CTFPR/L16 32 30 300 45 22 40 S40T CTFPR/L16 40 37 300 70 27 50 S50U CTFPR/L16 50 47 350 70 35 63 S40T CTFPR/L 22 40 37 300 60 27 50 TPMR, TP...N 2204... S50U CTFPR/L 22 50 47 350 70 35 63 Комплектующие Обозначение Прижим Винт Упорноекольцо Опорная пластина ШГифт опорной пластины Ключ Z4 ...06 CL 1.25 - - CLS 1.25 CSR 1.25 - - L-W 1.5 ...09 CL 1.25 - - CLS 1.25 CSR 1.25 - - L-W 1.5 ...11 - CL 2C - CLS 2C CSR 2C - - L-W 2.5 S16R...16 - CL 3C - CLS 3C CSR 2 - - L-W 3 S20S ...16 - CL 3C - CLS 3C CSR 2 - - L-W 3 S25T ...16 - - CL 3 CLS 3S WSR 4 - - L-W 3 ...16 - - CL 3 CLS 3 WSR 4 CST 32 CSP 3 L-W 3 ...22 - - CL 4 CLS 4 CSR 4 CST 43 CSP 16K L-W 4
