163 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.A160

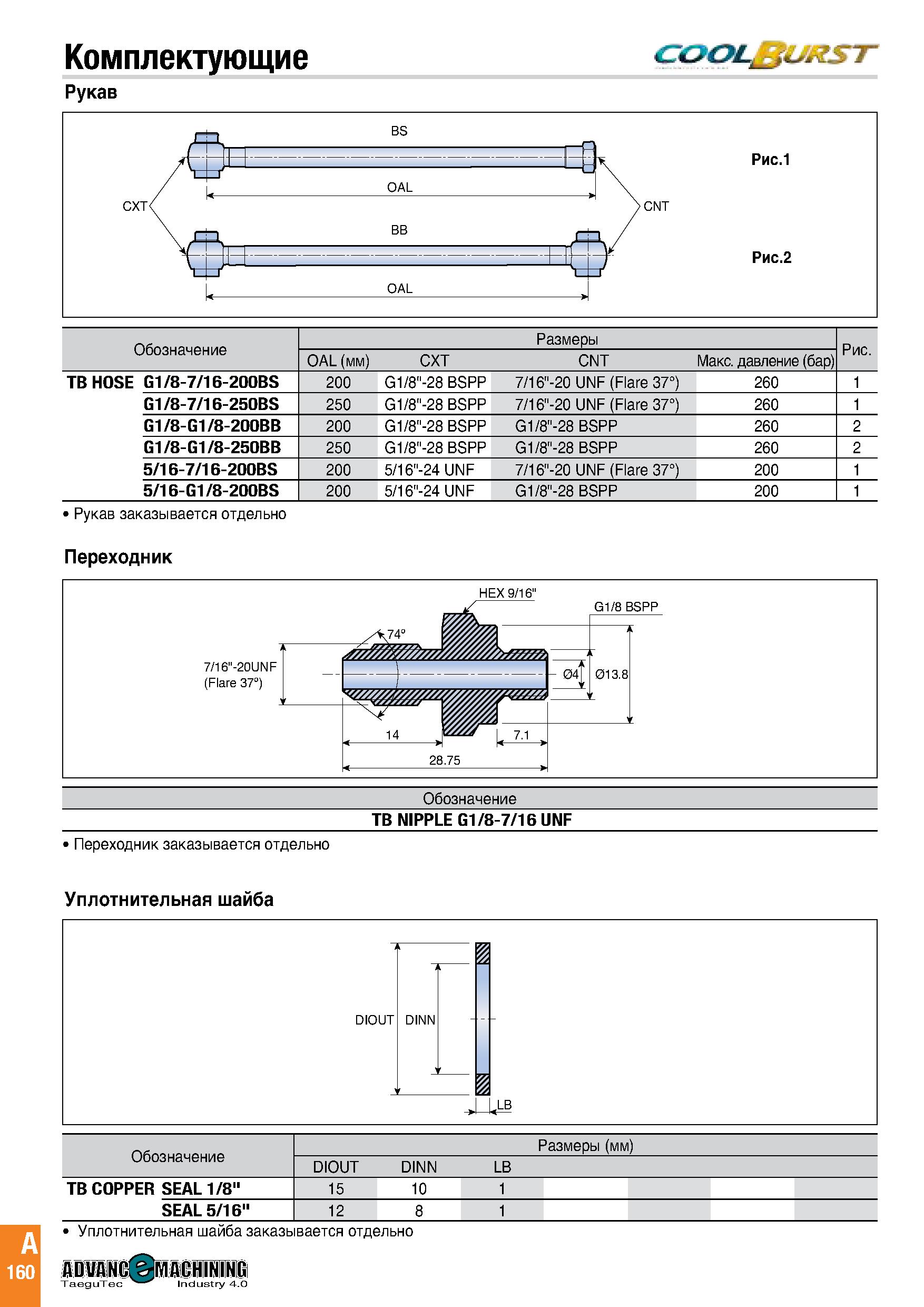

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. A160 0163 Lab2u Комплектующие Рукав Рис.1 Рис.2 Обозначение Размеры Рис. OAL (мм) CXT CNT Макс. давление (бар) TB HOSE G1/8-7/16-200BS 200 G1/8"-28 BSPP 7/16"-20 UNF (Flare 37°) 260 1 G1/8-7/16-250BS 250 G1/8"-28 BSPP 7/16"-20 UNF (Flare 37°) 260 1 G1/8-G1/8-200BB 200 G1/8"-28 BSPP G1/8"-28 BSPP 260 2 G1/8-G1/8-250BB 250 G1/8"-28 BSPP G1/8"-28 BSPP 260 2 5/16-7/16-200BS 200 5/16"-24 UNF 7/16"-20 UNF (Flare 37°) 200 1 5/16-G1/8-200BS 200 5/16"-24 UNF G1/8"-28 BSPP 200 1 Рукав заказывается отдельно Переходник CNT HEX 9/16" Переходник заказывается отдельно Уплотнительная шайба Обозначение TB NIPPLE G1/8-7/16 UNF Обозначение Размеры (мм) DIOUT D INN LB TB COPPER SEAL 1/8" 15 10 1 SEAL 5/16" 12 8 1 Уплотнительная шайбазаказывается отдельно advanced machining TaeguTec Industry 4.0
