583 Каталог TAEGUTEC 2016 Токарный сборный и цельный инструмент для металлообработки Стр.D34

Каталог TAEGUTEC 2016 Токарные инструменты Стр. D34 0583 RUS Lab2u

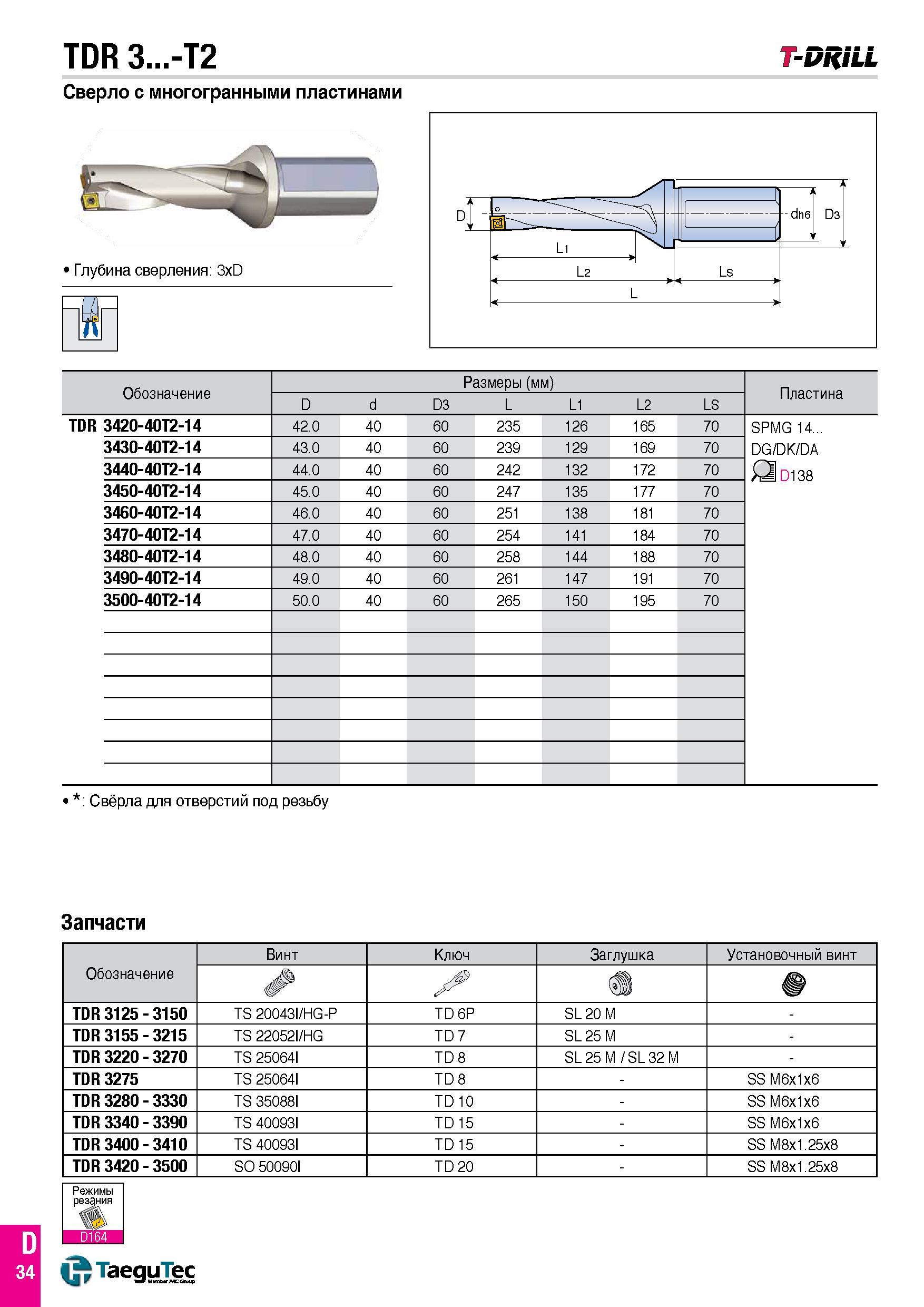

TDR 3...-T2 T-DRiii Сверло с многогранными пластинами Глубина сверления: 3xD 1г Обозначение Размеры (мм) Пластина D d D3 L L1 L2 LS TDR 3420-40T2-14 42.0 40 60 235 126 165 70 SPMG 14... DG/DK/DA Я D138 3430-40T2-14 43.0 40 60 239 129 169 70 3440-40T2-14 44.0 40 60 242 132 172 70 3450-40T2-14 45.0 40 60 247 135 177 70 3460-40T2-14 46.0 40 60 251 138 181 70 3470-40T2-14 47.0 40 60 254 141 184 70 3480-40T2-14 48.0 40 60 258 144 188 70 3490-40T2-14 49.0 40 60 261 147 191 70 3500-40T2-14 50.0 40 60 265 150 195 70 Свёрла для отверстий под резьбу Запчасти Обозначение Винт Ключ Заглушка Установочный винт (Ц TDR 3125 - 3150 TS 20043I/HG-P TD 6P SL 20 M - TDR 3155 - 3215 TS 22052I/HG TD 7 SL 25 M - TDR 3220 - 3270 TS 25064I TD 8 SL25M / SL32M - TDR 3275 TS 25064I TD 8 - SS M6x1x6 TDR 3280 - 3330 TS 35088I TD 10 - SS M6x1x6 TDR 3340 - 3390 TS 40093I TD 15 - SS M6x1x6 TDR 3400 - 3410 TS 40093I TD 15 - SS M8x1.25x8 TDR 3420 - 3500 SO 50090I TD 20 - SS M8x1.25x8 Режимы
