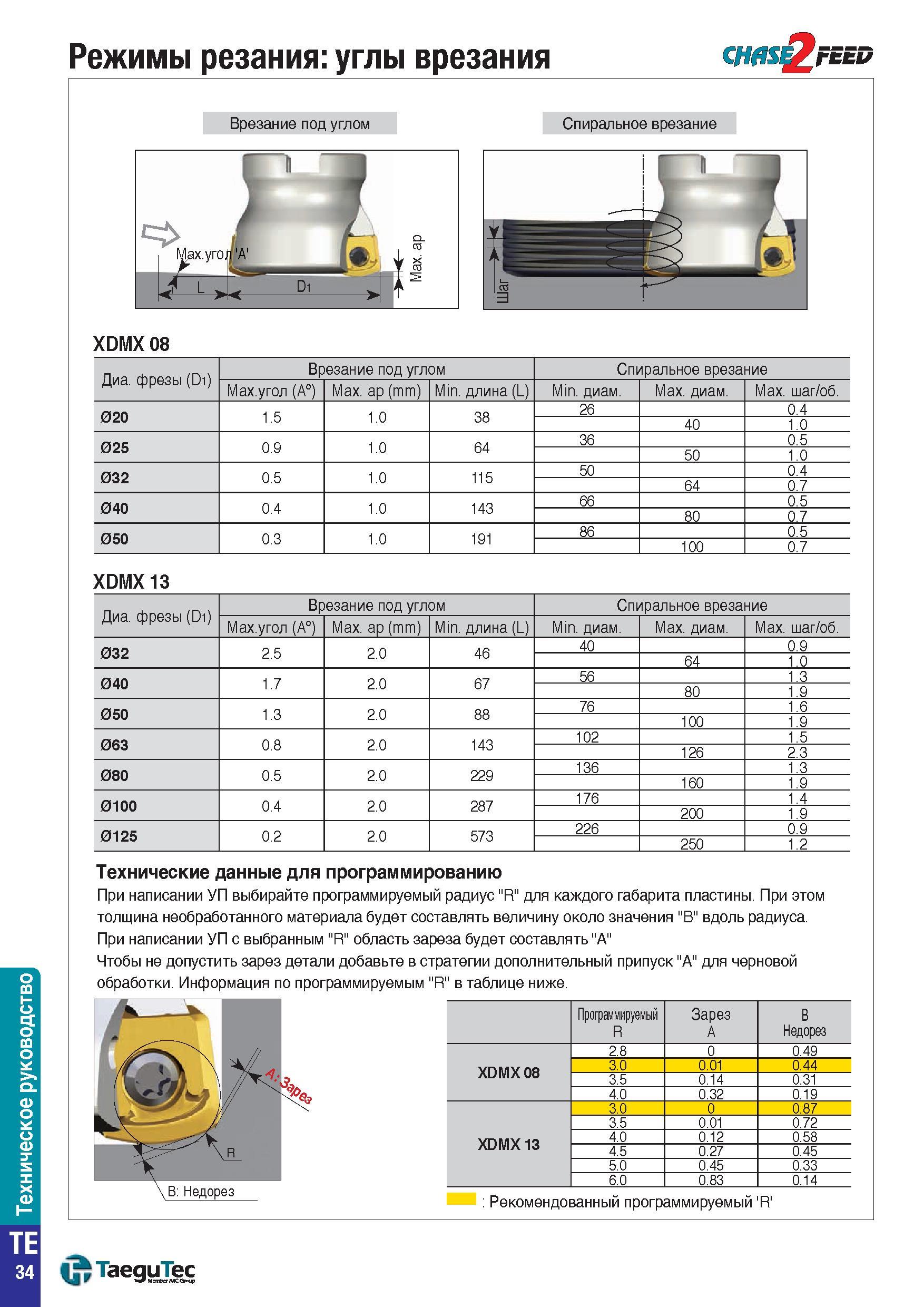

Техническое руководство Режимы резания углы врезания СHflS FEED Врезание под углом Спиральное врезание XDMX 08 Диа. фрезы (D1) Врезание под углом Спиральное врезание Max.угол (А°) Max. ap (mm) Min. длина (L) Минимальный диаметр Максимальный диаметр Max. шаг/об. 020 1.5 1.0 38 26 0.4 40 1.0 025 0.9 1.0 64 36 0.5 50 1.0 032 0.5 1.0 115 50 0.4 64 0.7 040 0.4 1.0 143 66 0.5 80 0.7 050 0.3 1.0 191 86 0.5 100 0.7 XDMX 13 Диа. фрезы (D1) Врезание под углом Спиральное врезание Max.угол (А°) Max. ap (mm) Min. длина (L) Минимальный диаметр Максимальный диаметр Max. шаг/об. 032 2.5 2.0 46 40 0.9 64 1.0 040 1.7 2.0 67 56 1.3 80 1.9 050 1.3 2.0 88 76 1.6 100 1.9 063 0.8 2.0 143 102 1.5 126 2.3 080 0.5 2.0 229 136 1.3 160 1.9 0100 0.4 2.0 287 176 1.4 200 1.9 0125 0.2 2.0 573 226 0.9 250 1.2 технические данные для программированию При написании УП выбирайте программируемый радиус "R" для каждого габарита пластины. При этом толщина необработанного материала будет составлять величину около значения "B" вдоль радиуса. При написании УП с выбранным "R" область зареза будет составлять "А11 Чтобы не допустить зарез детали добавьте в стратегии дополнительный припуск "А" для черновой обработки. Информация по программируемым "R" в таблице ниже. Программируемый R Зарез A B Недорез XDMX 08 2.8 0 0.49 3.0 0.01 0.44 3.5 0.14 0.31 4.0 0.32 0.19 XDMX 13 3.0 0 0.87 3.5 0.01 0.72 4.0 0.12 0.58 4.5 0.27 0.45 5.0 0.45 0.33 6.0 0.83 0.14 Рекомендованный программируемый 'R' TaeguTec TE 34
