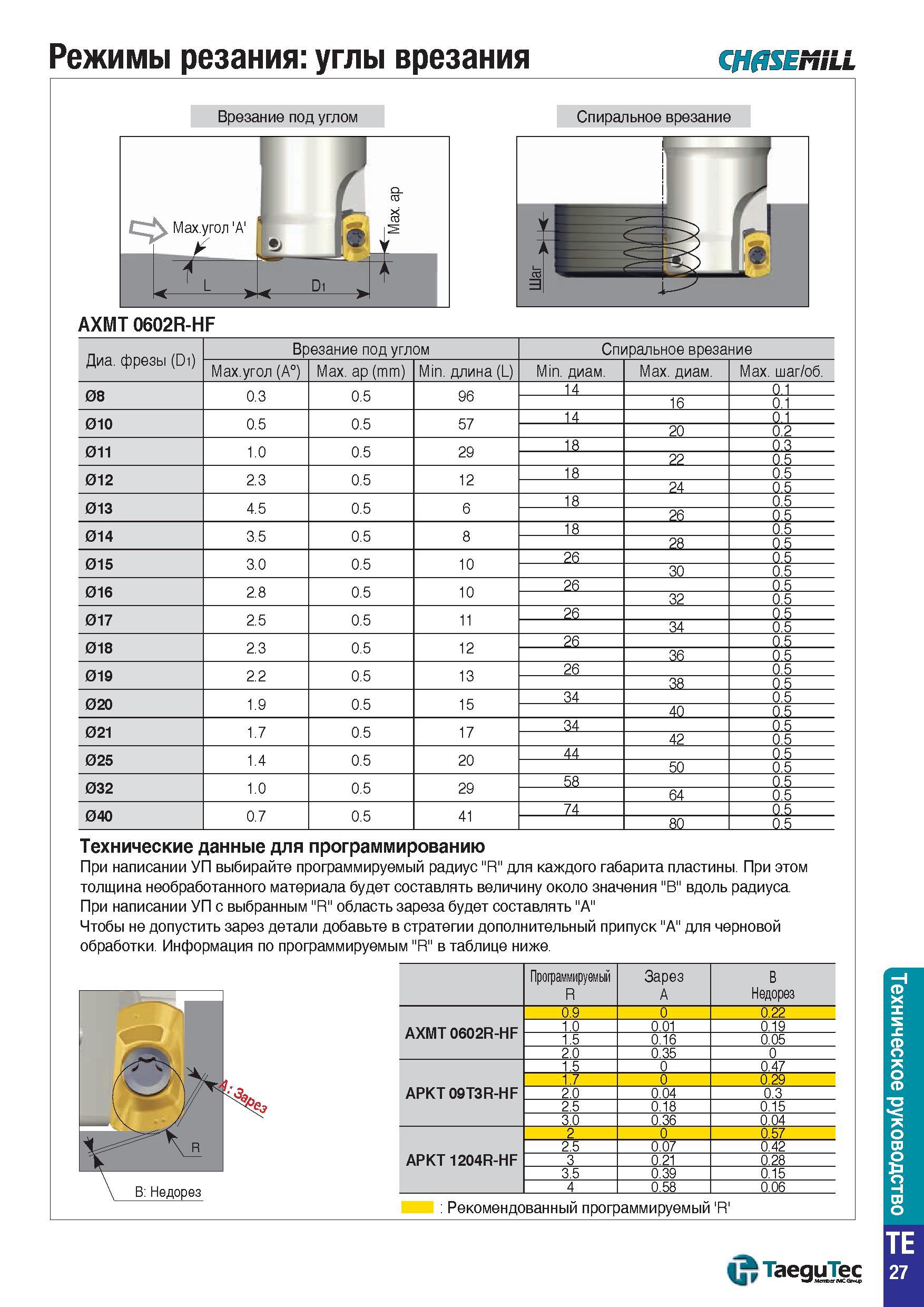

Режимы резания углы врезания CHflSEMiLL Врезание под углом Спиральное врезание со с f А t 1 Шаг > AXMT 0602R-HF Диа. фрезы (Di) Врезание под углом Спиральное врезание Мах.угол (А°) Max. ap (mm) Min. длина (L) Минимальный диаметр Максимальный диаметр Max. шаг/об. 08 0.3 0.5 96 14 0.1 16 0.1 010 0.5 0.5 57 14 0.1 20 0.2 011 1.0 0.5 29 18 0.3 22 05 012 2.3 0.5 12 18 0.5 24 05 013 4.5 0.5 6 18 0.5 26 0.5 014 3.5 0.5 8 18 0.5 28 0.5 015 3.0 0.5 10 26 05 30 0.5 016 2.8 0.5 10 26 05 32 0.5 017 2.5 0.5 11 26 0.5 34 0.5 018 2.3 0.5 12 26 0.5 36 0.5 019 2.2 0.5 13 26 0.5 38 0.5 020 1.9 0.5 15 34 0.5 40 0.5 021 1.7 0.5 17 34 0.5 42 0.5 025 1.4 0.5 20 44 0.5 50 0.5 032 1.0 0.5 29 58 0.5 64 0.5 040 0.7 0.5 41 74 0.5 80 0.5 Технические данные для программированию При написании УП выбирайте программируемый радиус "R" для каждого габарита пластины. При этом толщина необработанного материала будет составлять величину около значения "B" вдоль радиуса При написании УП с выбранным "R" область зареза будет составлять "A" Чтобы не допустить зарез детали добавьте в стратегии дополнительный припуск "A" для черновой обработки. Информация по программируемым "R" в таблице ниже. Программируемый R Зарез A B Недорез AXMT 0602R-HF 0.9 0 0.22 1.0 0.01 0.19 1.5 0.16 0.05 2.0 0.35 0 APKT 09T3R-HF 1.5 0 0.47 1.7 0 0.29 2.0 0.04 0.3 2.5 0.18 0.15 3.0 0.36 0.04 APKT 1204R-HF 2 0 0.57 2.5 0.07 0.42 3 0.21 0.28 3.5 0.39 0.15 4 0.58 0.06 Рекомендованный программируемый 'R' TaeguTec TE 27 Техническое руководство
