1485 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TE12

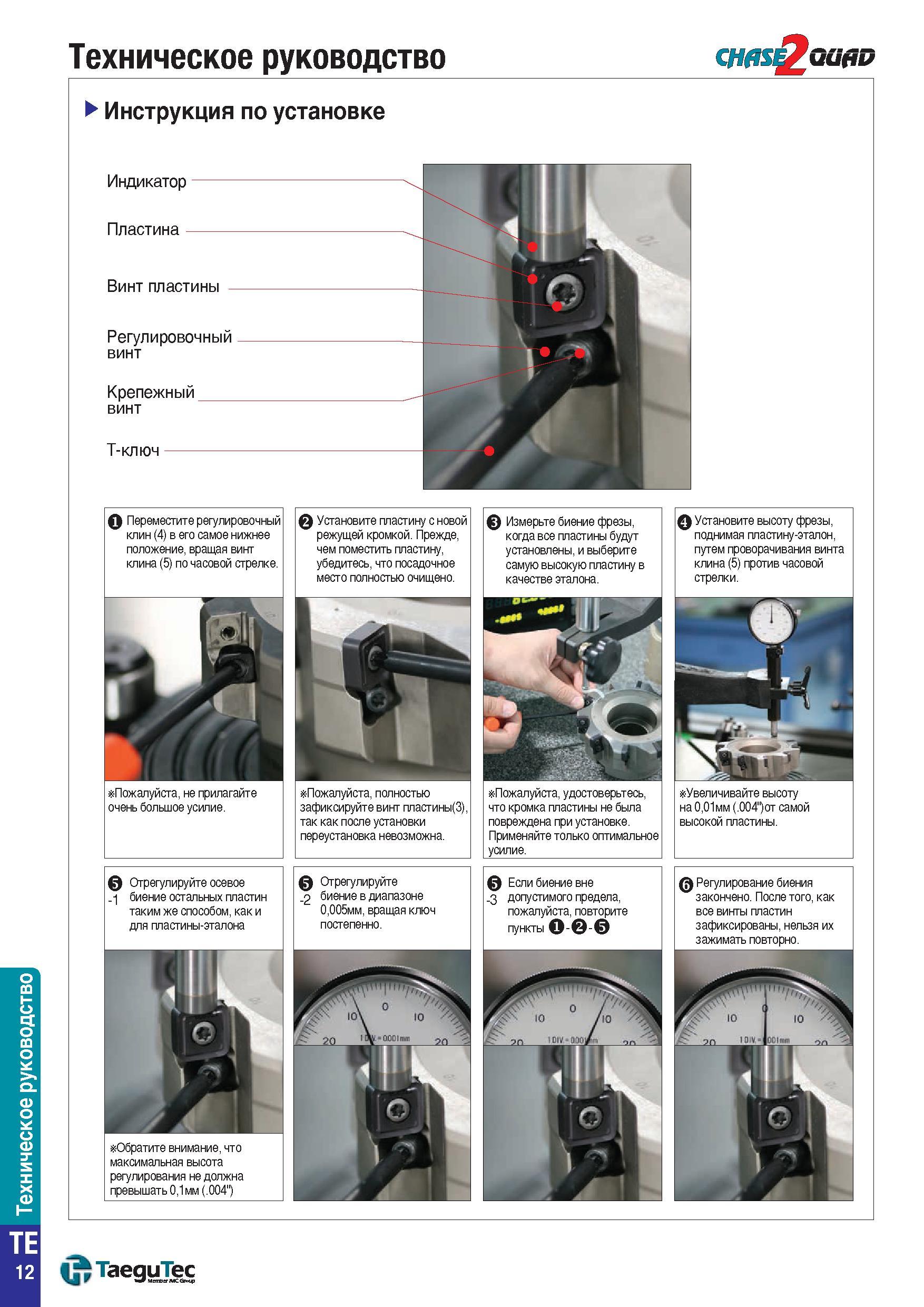

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. TE12 1485 Lab2u Техническое руководство тш ащю 0 Переместите регулировочный клин (4) в его самое нижнее положение, вращая винт клина (5) по часовой стрелке. 0 Установите пластину с новой режущей кромкой. Прежде, чем поместить пластину, убедитесь, что посадочное место полностью очищено. 0 Измерьте биение фрезы, когда все пластины будут установлены, и выберите самую высокую пластину в качестве эталона. 0 Установите высоту фрезы, поднимая пластину-эталон, путем проворачивания винта клина (5) против часовой стрелки. Пожалуйста, не прилагайте очень большое усилие. 0 Отрегулируйте осевое -1 биение остальных пластин таким же способом, как и для пластины-эталона Пожалуйста, полностью зафиксируйте винт пластины(3), так как после установки переустановка невозможна. 0 Отрегулируйте -2 биение в диапазоне 0,005мм, вращая ключ постепенно. Пожалуйста, удостоверьтесь, что кромка пластины не была повреждена при установке. Применяйте только оптимальное усилие. 0 Если биение вне -3 допустимого предела, пожалуйста, повторите пункты О -0 О Регулирование биения закончено. После того, как все винты пластин зафиксированы, нельзя их зажимать повторно. Обратите внимание, что максимальная высота регулирования не должна превышать 0,1мм (.004") TaeguTec TE 12
