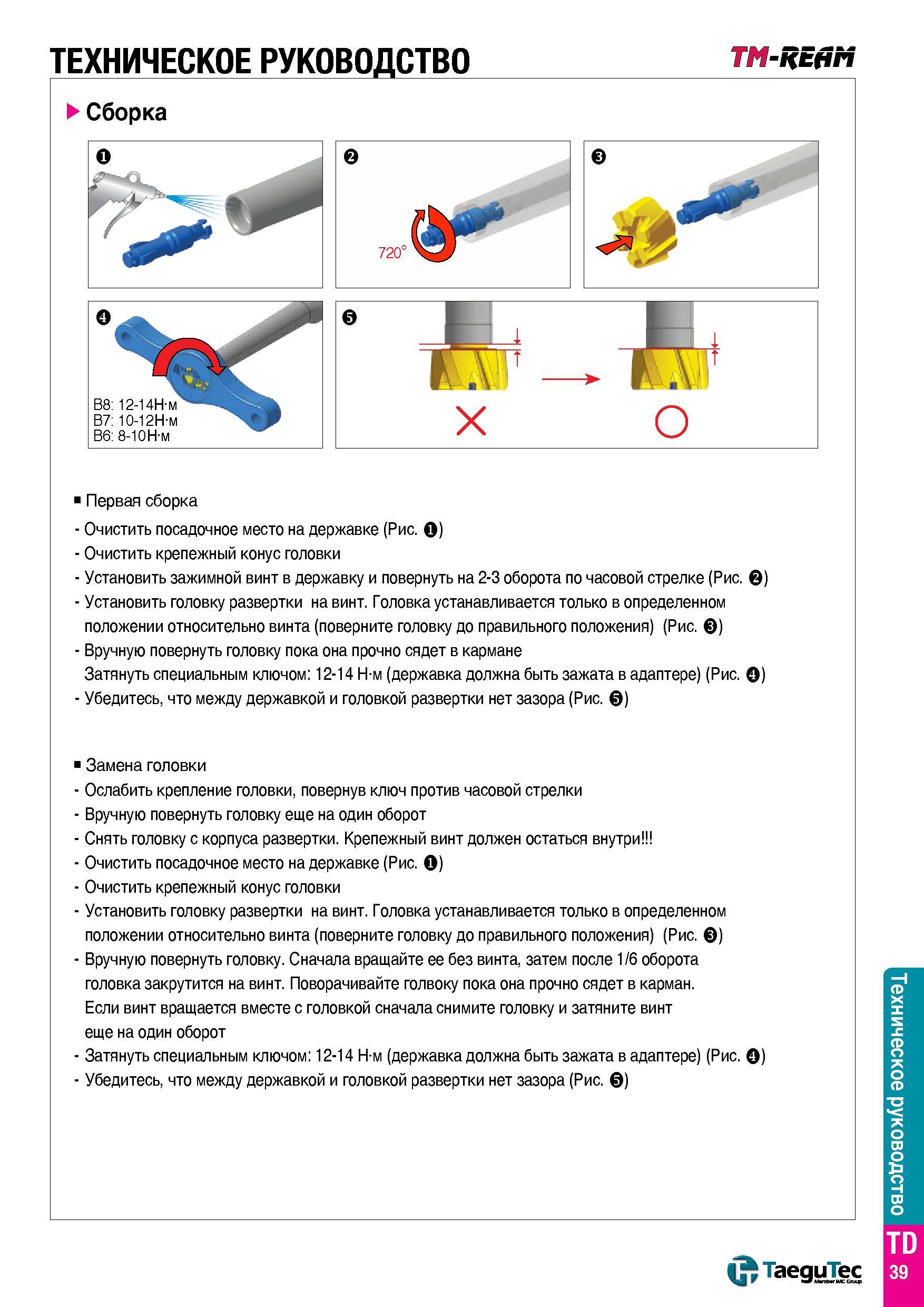

ТЕХНИЧЕСКОЕ РУКОВОДСТВО -REAM сборка Первая сборка - Очистить посадочное место на державке (Рис. О) - Очистить крепежный конус головки - Установить зажимной винт в державку и повернуть на 2-3 оборота по часовой стрелке (Рис. ) - Установить головку развертки на винт. Головка устанавливается только в определенном положении относительно винта (поверните головку до правильного положения) (Рис. ) - Вручную повернуть головку пока она прочно сядет в кармане Затянуть специальным ключом 12-14 Н-м (державка должна быть зажата в адаптере) (Рис. 0) - Убедитесь, что между державкой и головкой развертки нет зазора (Рис. ) Замена головки - Ослабить крепление головки, повернув ключ против часовой стрелки - Вручную повернуть головку еще на один оборот - Снять головку с корпуса развертки. Крепежный винт должен остаться внутри - Очистить посадочное место на державке (Рис. О) - Очистить крепежный конус головки - Установить головку развертки на винт. Головка устанавливается только в определенном положении относительно винта (поверните головку до правильного положения) (Рис. ) - Вручную повернуть головку. Сначала вращайте ее без винта, затем после 1/6 оборота головка закрутится на винт. Поворачивайте голвоку пока она прочно сядет в карман. Если винт вращается вместе с головкой сначала снимите головку и затяните винт еще на один оборот - Затянуть специальным ключом 12-14 Н-м (державка должна быть зажата в адаптере) (Рис. 0) - Убедитесь, что между державкой и головкой развертки нет зазора (Рис. ) ( TaeguTec TD 39 Техническое руководство
