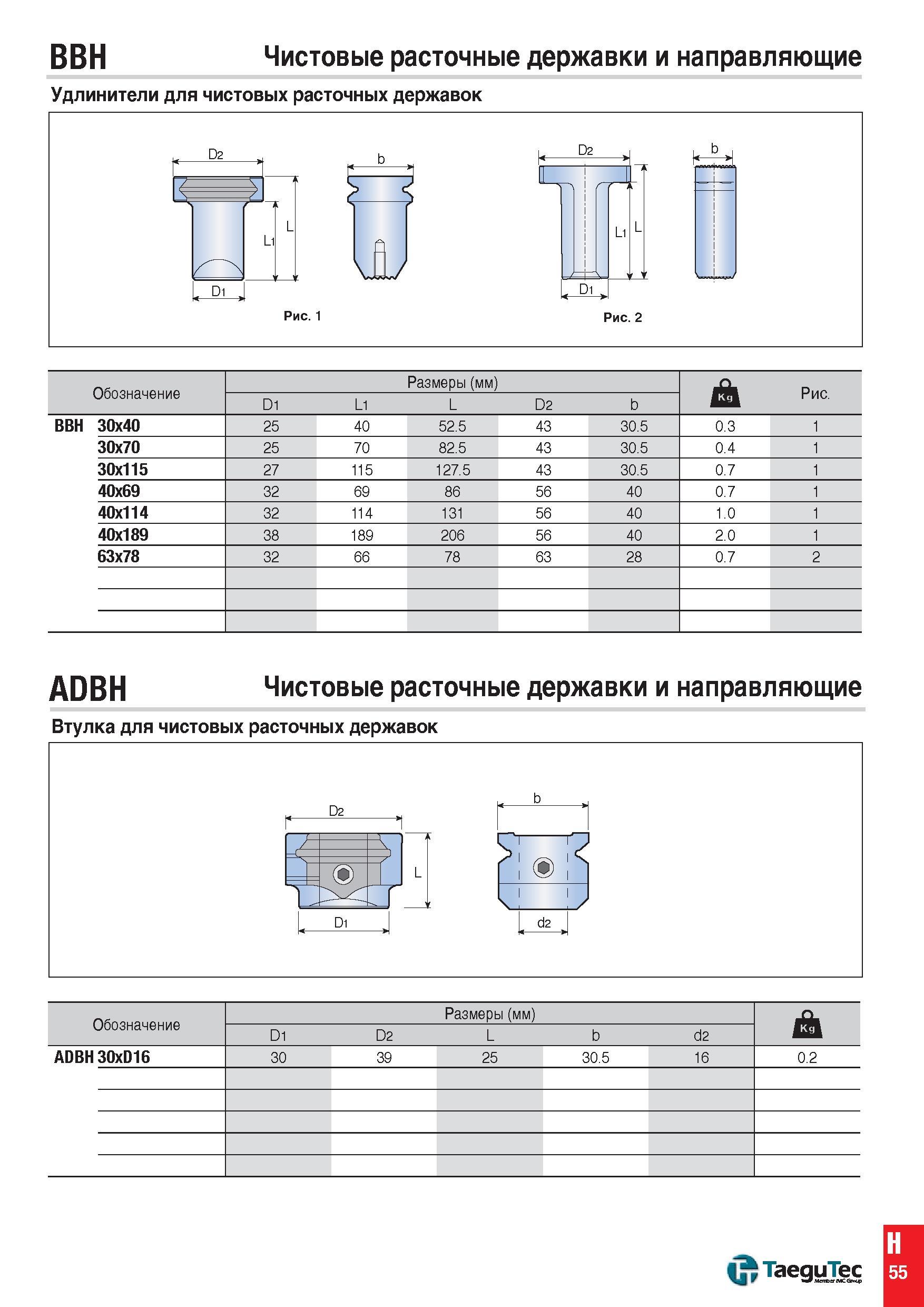

BBH Чистовые расточные державки и направляющие Удлинители для чистовых расточных державок D2 L Рис. 1 Рис. 2 Обозначение Размеры (мм) Рис. D1 L1 L D2 b BBH 30x40 25 40 52.5 43 30.5 0.3 1 30x70 25 70 82.5 43 30.5 0.4 1 30x115 27 115 127.5 43 30.5 0.7 1 40x69 32 69 86 56 40 0.7 1 40x114 32 114 131 56 40 1.0 1 40x189 38 189 206 56 40 2.0 1 63x78 32 66 78 63 28 0.7 2 ADBH Чистовые расточные державки и направляющие Втулка для чистовых расточных державок Обозначение Размеры (мм) J D1 D2 L b d2 ADBH 30xD16 30 39 25 30.5 16 0.2 С TaeguTec H 55
