1155 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G86

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G86 1155 Lab2u

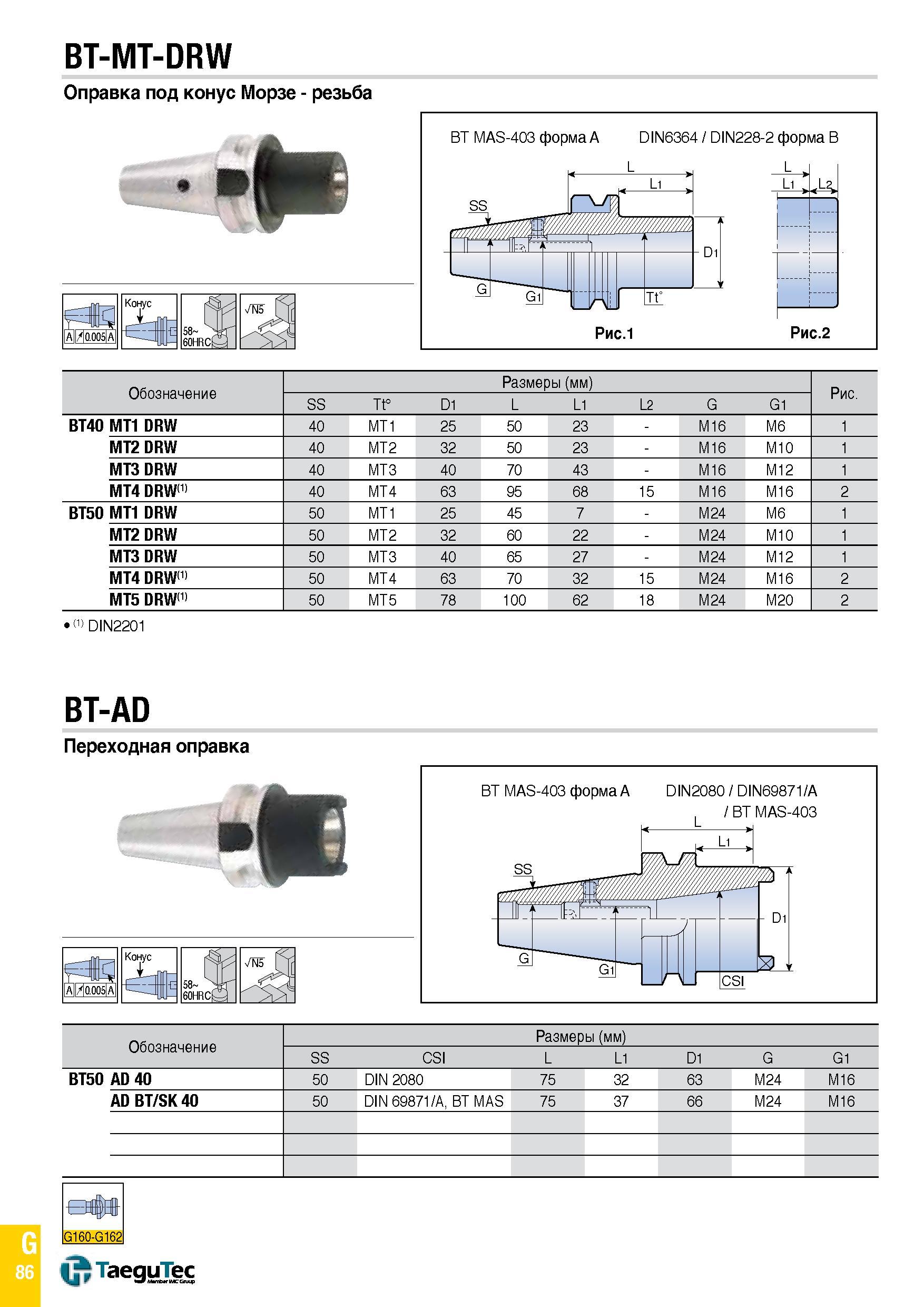

BT-MT-DRW Оправка под конус Морзе - резьба Конус i 58- 601II1C А 0.005 А Обозначение Размеры (мм) Рис. SS Tt° D1 L L1 L2 G G1 BT40 MT1 DRW 40 MT1 25 50 23 - M16 M6 1 MT2 DRW 40 MT2 32 50 23 - M16 M10 1 MT3 DRW 40 MT3 40 70 43 - M16 M12 1 MT4 DRW'1' 40 MT4 63 95 68 15 M16 M16 2 BT50 MT1 DRW 50 MT1 25 45 7 - M24 M6 1 MT2 DRW 50 MT2 32 60 22 - M24 M10 1 MT3 DRW 50 MT3 40 65 27 - M24 M12 1 MT4 DRW111 50 MT4 63 70 32 15 M24 M16 2 MT5 DRW111 50 MT5 78 100 62 18 M24 M20 2 (1) DIN2201 BT-AD Переходная оправка Конус А 0.005 А Обозначение Размеры (мм) SS CSI L L1 D1 G G1 BT50 AD 40 50 DIN 2080 75 32 63 M24 M16 AD BT/SK 40 50 DIN 69871/A, BT MAS 75 37 66 M24 M16 G 86 Of G160-G162 TaeguTec
