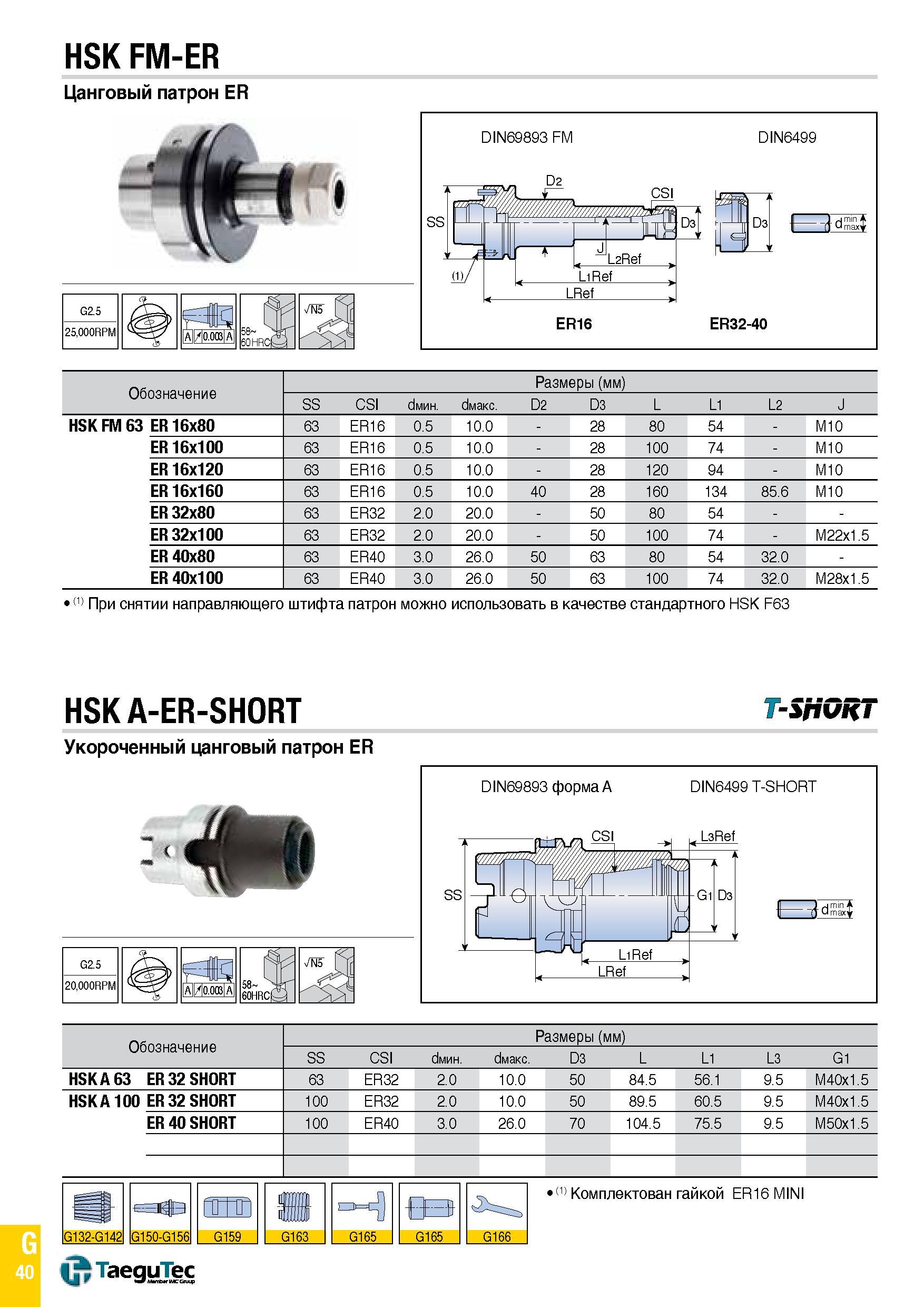

1109 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G40

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G40 1109 Lab2u

HSK FM-ER Обозначение Размеры (мм) SS CSI di K di . D2 D3 L L1 L2 J HSK FM 63 ER 16x80 63 ER16 0.5 10.0 - 28 80 54 - M10 ER 16x100 63 ER16 0.5 10.0 - 28 100 74 - M10 ER 16x120 63 ER16 0.5 10.0 - 28 120 94 - M10 ER 16x160 63 ER16 0.5 10.0 40 28 160 134 85.6 M10 ER 32x80 63 ER32 2.0 20.0 - 50 80 54 ER 32x100 63 ER32 2.0 20.0 - 50 100 74 - M22X1.5 ER 40x80 63 ER40 3.0 26.0 50 63 80 54 32.0 - ER 40x100 63 ER40 3.0 26.0 50 63 100 74 32.0 M28x1.5 (1) При снятии направляющего штифта патрон можно использовать в качестве стандартного HSK F63 HSKA-ER-SHORT T-SnQifi Укороченный цанговый патрон ER G2.5 20,000RPM ’ЗВ IaM0.003 aI 58 S 60HRCt Обозначение Размеры (мм) SS CSI dinm. dмакс. D3 L L1 L3 G1 HSK A 63 ER 32 SHORT 63 ER32 2.0 10.0 50 84.5 56.1 9.5 M40x1.5 HSK A 100 ER 32 SHORT 100 ER32 2.0 10.0 50 89.5 60.5 9.5 M40x1.5 ER 40 SHORT 100 ER40 3.0 26.0 70 104.5 75.5 9.5 M50x1.5 G132-G142 G150-G156 G159 ез G165 (1) Комплектован гайкой ER16 MINI TaeguTec G 40 G163 G165 G166
