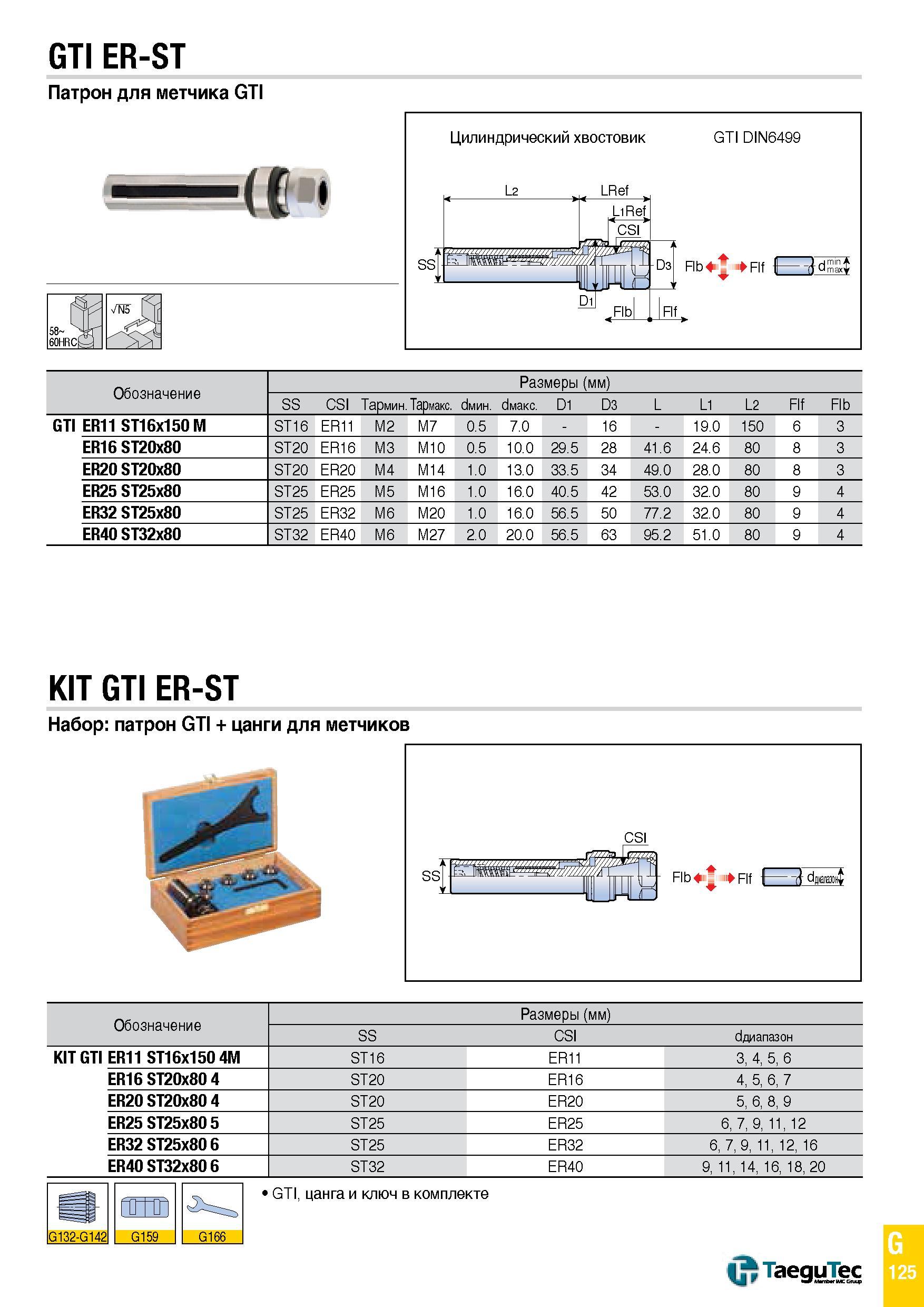

1194 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G125

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G125 1194 Lab2u

GTI ER-ST Обозначение Размеры (мм) SS CSI Tapi с1мин. с1макс. D1 D3 L L1 L2 Flf Flb GTI ER11 ST16x150 M ST16 ER11 M2 M7 0.5 7.0 - 16 - 19.0 150 6 3 ER16 ST20x80 ST20 ER16 M3 M10 0.5 10.0 29.5 28 41.6 24.6 80 8 3 ER20 ST20x80 ST20 ER20 M4 M14 1.0 13.0 33.5 34 49.0 28.0 80 8 3 ER25 ST25x80 ST25 ER25 M5 M16 1.0 16.0 40.5 42 53.0 32.0 80 9 4 ER32 ST25x80 ST25 ER32 M6 M20 1.0 16.0 56.5 50 77.2 32.0 80 9 4 ER40 ST32x80 ST32 ER40 M6 M27 2.0 20.0 56.5 63 95.2 51.0 80 9 4 KIT GTI ER-ST Набор патрон GTI + цанги для метчиков Обозначение Размеры (мм) SS CSI с1диапазон KIT GTI ER11 ST16x150 4M ST16 ER11 3, 4, 5, 6 ER16 ST20x80 4 ST20 ER16 4, 5, 6, 7 ER20 ST20x80 4 ST20 ER20 5, 6, 8, 9 ER25 ST25x80 5 ST25 ER25 6, 7, 9, 11, 12 ER32 ST25x80 6 ST25 ER32 6, 7, 9, 11, 12, 16 ER40 ST32x80 6 ST32 ER40 9, 11, 14, 16, 18, 20
