1187 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G118

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G118 1187 Lab2u

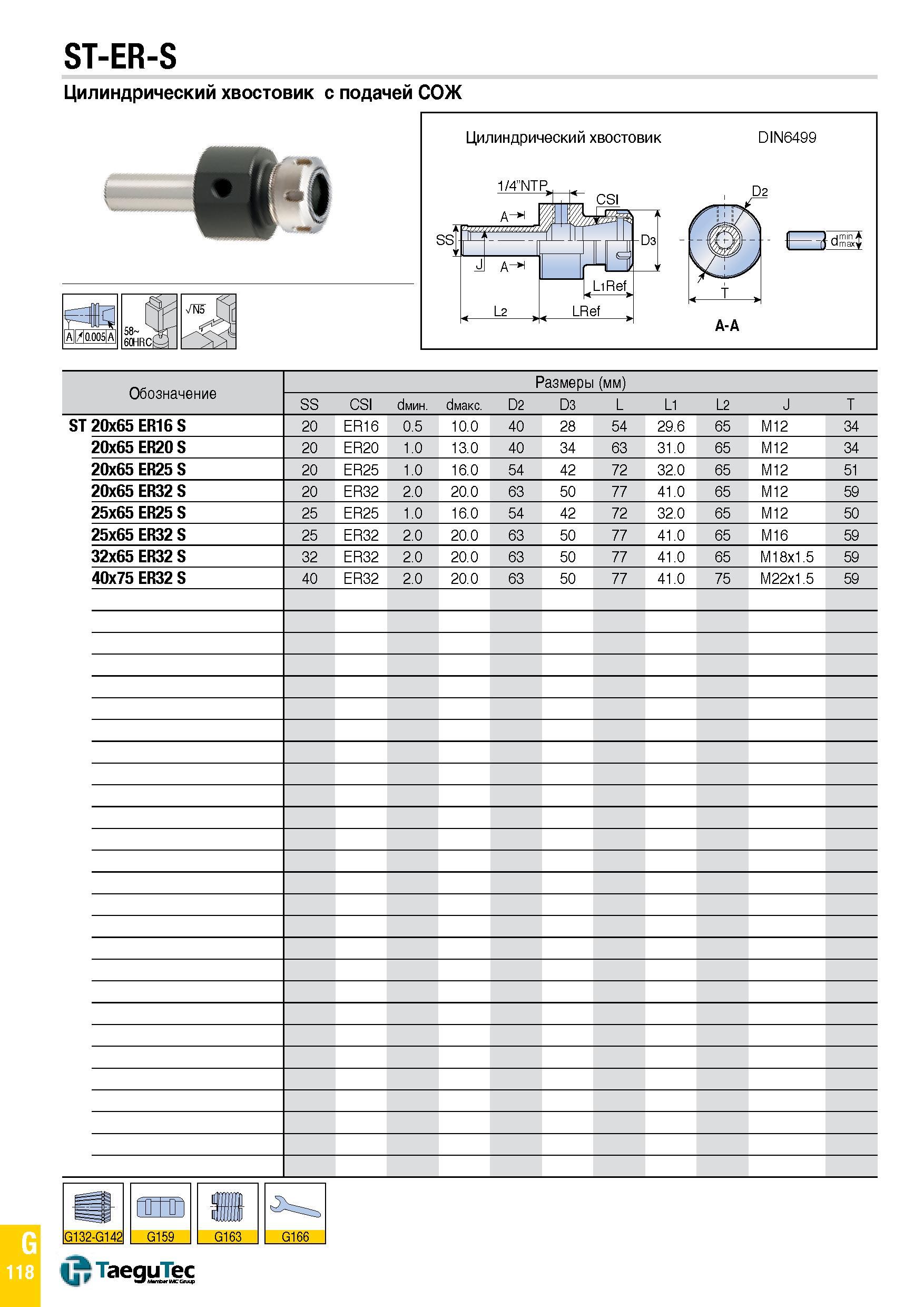

ST-ER-S Цилиндрический хвостовик с подачей СОЖ Цилиндрический хвостовик DIN6499 A-A Обозначение Размеры (мм) SS CSI ймин. dмакс. D2 D3 L L1 L2 J T ST 20x65 ER16 S 20 ER16 0.5 10.0 40 28 54 29.6 65 M12 34 20x65 ER20 S 20 ER20 1.0 13.0 40 34 63 31.0 65 M12 34 20x65 ER25 S 20 ER25 1.0 16.0 54 42 72 32.0 65 M12 51 20x65 ER32 S 20 ER32 2.0 20.0 63 50 77 41.0 65 M12 59 25x65 ER25 S 25 ER25 1.0 16.0 54 42 72 32.0 65 M12 50 25x65 ER32 S 25 ER32 2.0 20.0 63 50 77 41.0 65 M16 59 32x65 ER32 S 32 ER32 2.0 20.0 63 50 77 41.0 65 M18X1.5 59 40x75 ER32 S 40 ER32 2.0 20.0 63 50 77 41.0 75 M22X1.5 59 G132-G142 G159 TaeguTec А 0.005 А G 118 G163 G166
