1179 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G110

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G110 1179 Lab2u

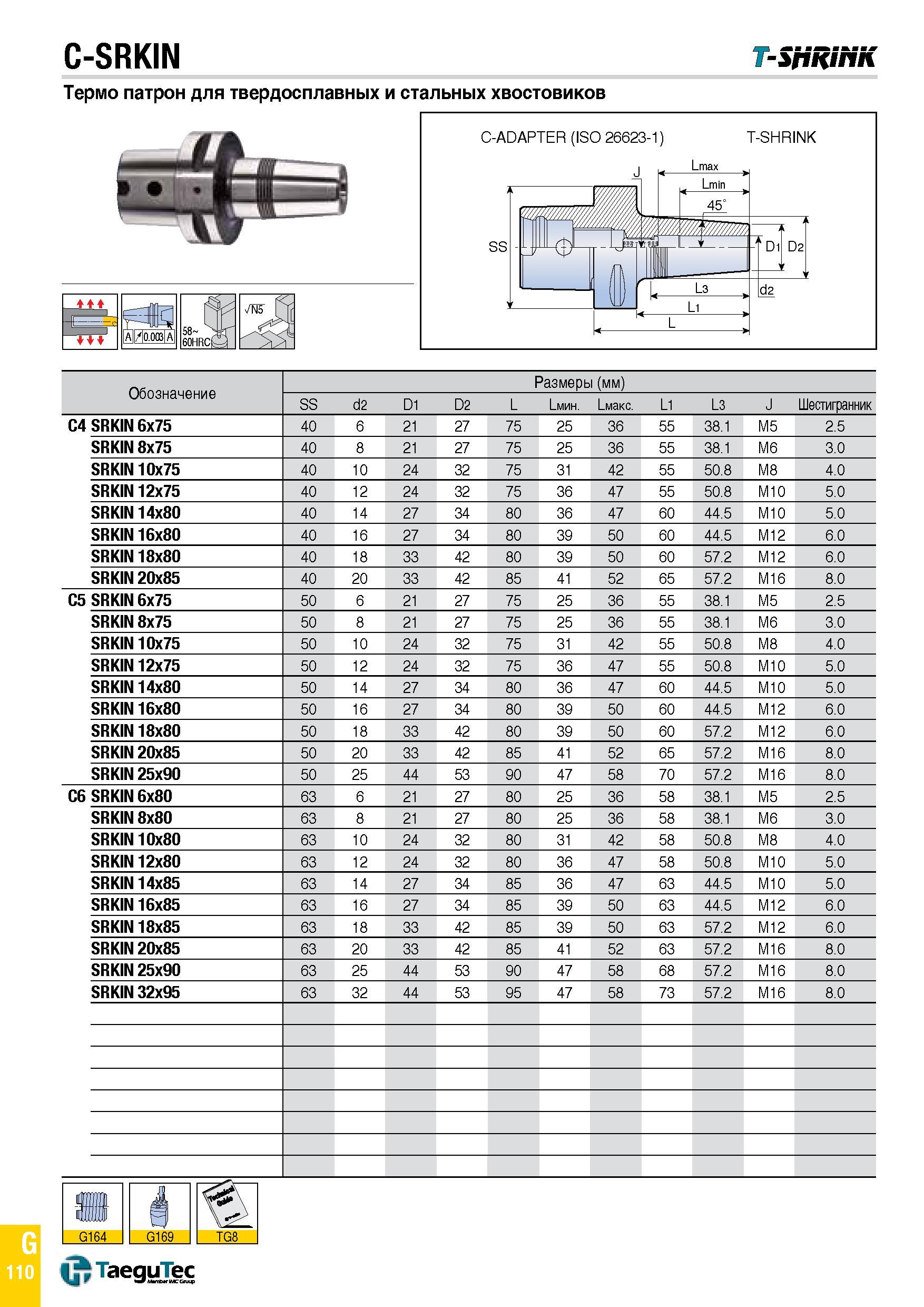

C-SRKIN T-SpRihK Термо патрон для твердосплавных и стальных хвостовиков Обозначение Размеры (мм) SS d2 D1 D2 L Liimh. Li . L1 L3 J Шестигранник C4 SRKIN 6x75 40 6 21 27 75 25 36 55 38.1 M5 2.5 SRKIN 8x75 40 8 21 27 75 25 36 55 38.1 M6 3.0 SRKIN 10x75 40 10 24 32 75 31 42 55 50.8 M8 4.0 SRKIN 12x75 40 12 24 32 75 36 47 55 50.8 M10 5.0 SRKIN 14x80 40 14 27 34 80 36 47 60 44.5 M10 5.0 SRKIN 16x80 40 16 27 34 80 39 50 60 44.5 M12 6.0 SRKIN 18x80 40 18 33 42 80 39 50 60 57.2 M12 6.0 SRKIN 20x85 40 20 33 42 85 41 52 65 57.2 M16 8.0 C5 SRKIN 6x75 50 6 21 27 75 25 36 55 38.1 M5 2.5 SRKIN 8x75 50 8 21 27 75 25 36 55 38.1 M6 3.0 SRKIN 10x75 50 10 24 32 75 31 42 55 50.8 M8 4.0 SRKIN 12x75 50 12 24 32 75 36 47 55 50.8 M10 5.0 SRKIN 14x80 50 14 27 34 80 36 47 60 44.5 M10 5.0 SRKIN 16x80 50 16 27 34 80 39 50 60 44.5 M12 6.0 SRKIN 18x80 50 18 33 42 80 39 50 60 57.2 M12 6.0 SRKIN 20x85 50 20 33 42 85 41 52 65 57.2 M16 8.0 SRKIN 25x90 50 25 44 53 90 47 58 70 57.2 M16 8.0 C6 SRKIN 6x80 63 6 21 27 80 25 36 58 38.1 M5 2.5 SRKIN 8x80 63 8 21 27 80 25 36 58 38.1 M6 3.0 SRKIN 10x80 63 10 24 32 80 31 42 58 50.8 M8 4.0 SRKIN 12x80 63 12 24 32 80 36 47 58 50.8 M10 5.0 SRKIN 14x85 63 14 27 34 85 36 47 63 44.5 M10 5.0 SRKIN 16x85 63 16 27 34 85 39 50 63 44.5 M12 6.0 SRKIN 18x85 63 18 33 42 85 39 50 63 57.2 M12 6.0 SRKIN 20x85 63 20 33 42 85 41 52 63 57.2 M16 8.0 SRKIN 25x90 63 25 44 53 90 47 58 68 57.2 M16 8.0 SRKIN 32x95 63 32 44 53 95 47 58 73 57.2 M16 8.0 A 11/10.003I A
