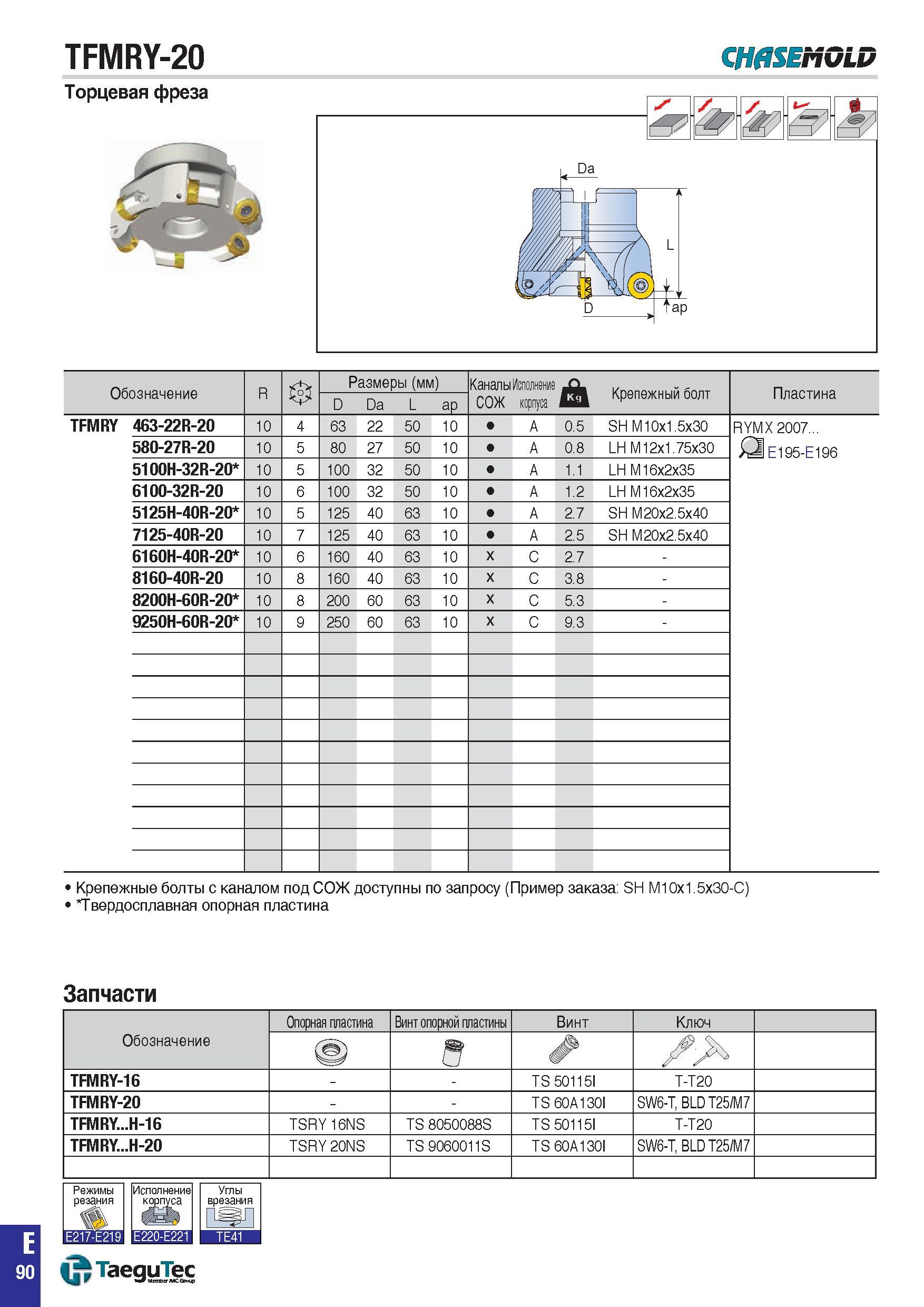

TFMRY-20 CHflSEMGLD Обозначение R в Размеры (мм) D Da L ap КаналыИсполнение СОЖ корпуса j l Крепежный болт Пластина TFMRY 463-22R-20 10 4 63 22 50 10 A 0.5 SH M10x1.5x30 RYMX 2007 3 E195-E196 580-27R-20 10 5 80 27 50 10 A 0.8 LH M12x1.75x30 5100H-32R-20 10 5 100 32 50 10 A 1.1 LH M16x2x35 6100-32R-20 10 6 100 32 50 10 A 1.2 LH M16x2x35 5125H-40R-20 10 5 125 40 63 10 A 2.7 SH M20x2.5x40 7125-40R-20 10 7 125 40 63 10 A 2.5 SH M20x2.5x40 6160H-40R-20 10 6 160 40 63 10 x C 2.7 - 8160-40R-20 10 8 160 40 63 10 x C 3.8 - 8200H-60R-20 10 8 200 60 63 10 x C 5.3 - 9250H-60R-20 10 9 250 60 63 10 x C 9.3 - Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа SH M10x1.5x30-C) "Твердосплавная опорная пластина Запчасти TaeguTec E 90
