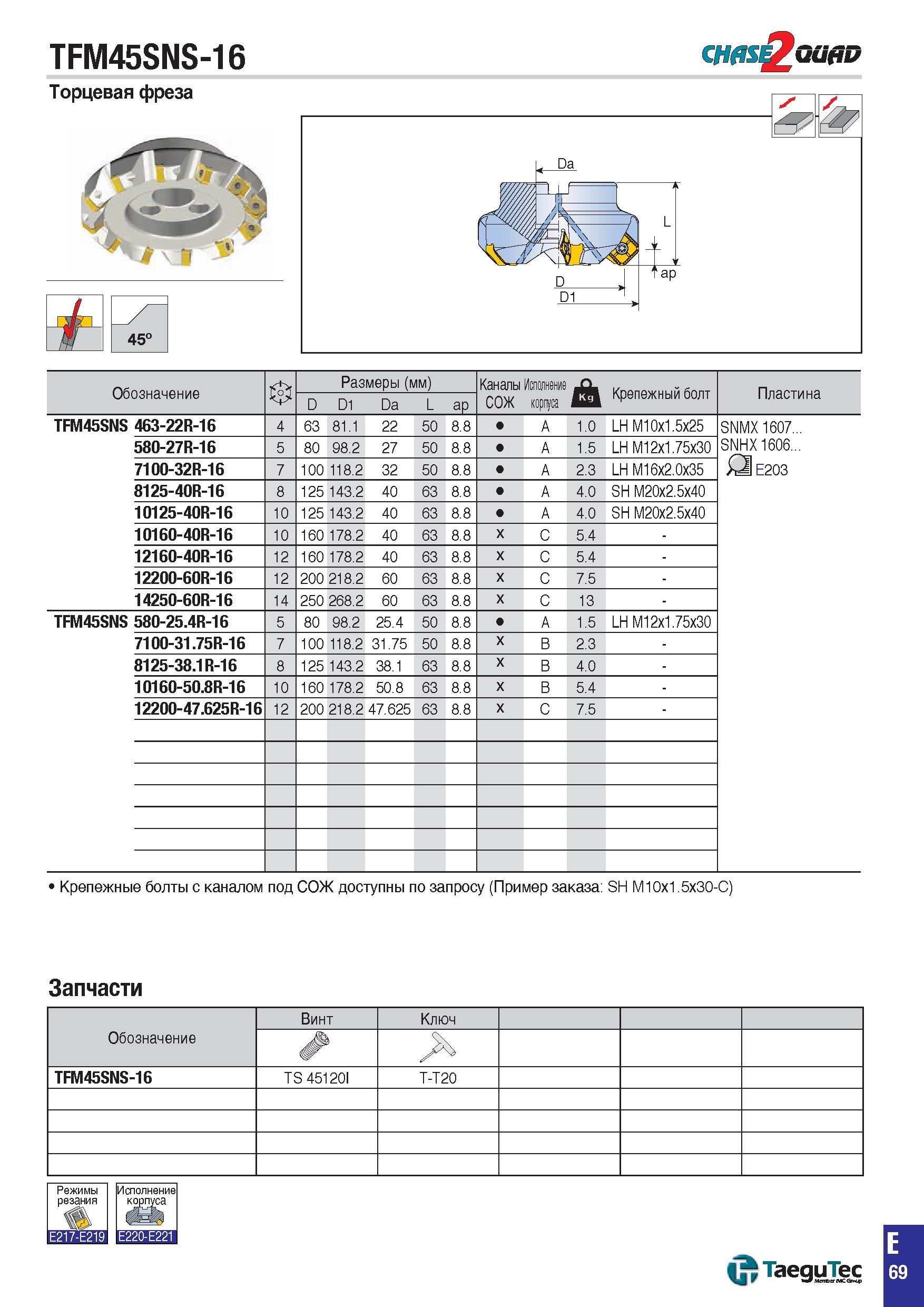

802 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E69

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E69 0802 Lab2u

TFM45SNS-16 CHflS GujiD Торцевая фреза 45° Обозначение 0 D Размеры (мм) D1 Da L aP Каналы СОЖ Исполнение корпуса Крепежный болт Пластина TFM45SNS 463-22R-16 4 63 81.1 22 50 8.8 A 1.0 LH M10x1.5x25 SNMX 1607 SNHX 1606 E203 580-27R-16 5 80 98.2 27 50 8.8 A 1.5 LH M12x1.75x30 7100-32R-16 7 100 118.2 32 50 8.8 A 2.3 LH M16x2.0x35 8125-40R-16 8 125 143.2 40 63 8.8 A 4.0 SH M20x2.5x40 10125-40R-16 10 125 143.2 40 63 8.8 A 4.0 SH M20x2.5x40 10160-40R-16 10 160 178.2 40 63 8.8 x C 5.4 12160-40R-16 12 160 178.2 40 63 8.8 x C 5.4 12200-60R-16 12 200 218.2 60 63 8.8 x C 7.5 14250-60R-16 14 250 268.2 60 63 8.8 x C 13 TFM45SNS 580-25.4R-16 5 80 98.2 25.4 50 8.8 A 1.5 LH M12x1.75x30 7100-31.75R-16 7 100 118.2 31.75 50 8.8 x B 2.3 8125-38.1R-16 8 125 143.2 38.1 63 8.8 x B 4.0 10160-50.8R-16 10 160 178.2 50.8 63 8.8 x B 5.4 12200-47.625R-16 12 200 218.2 47.625 63 8.8 x C 7.5 Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа SH M10x1.5x30-C) Запчасти TaeguTec E 69
