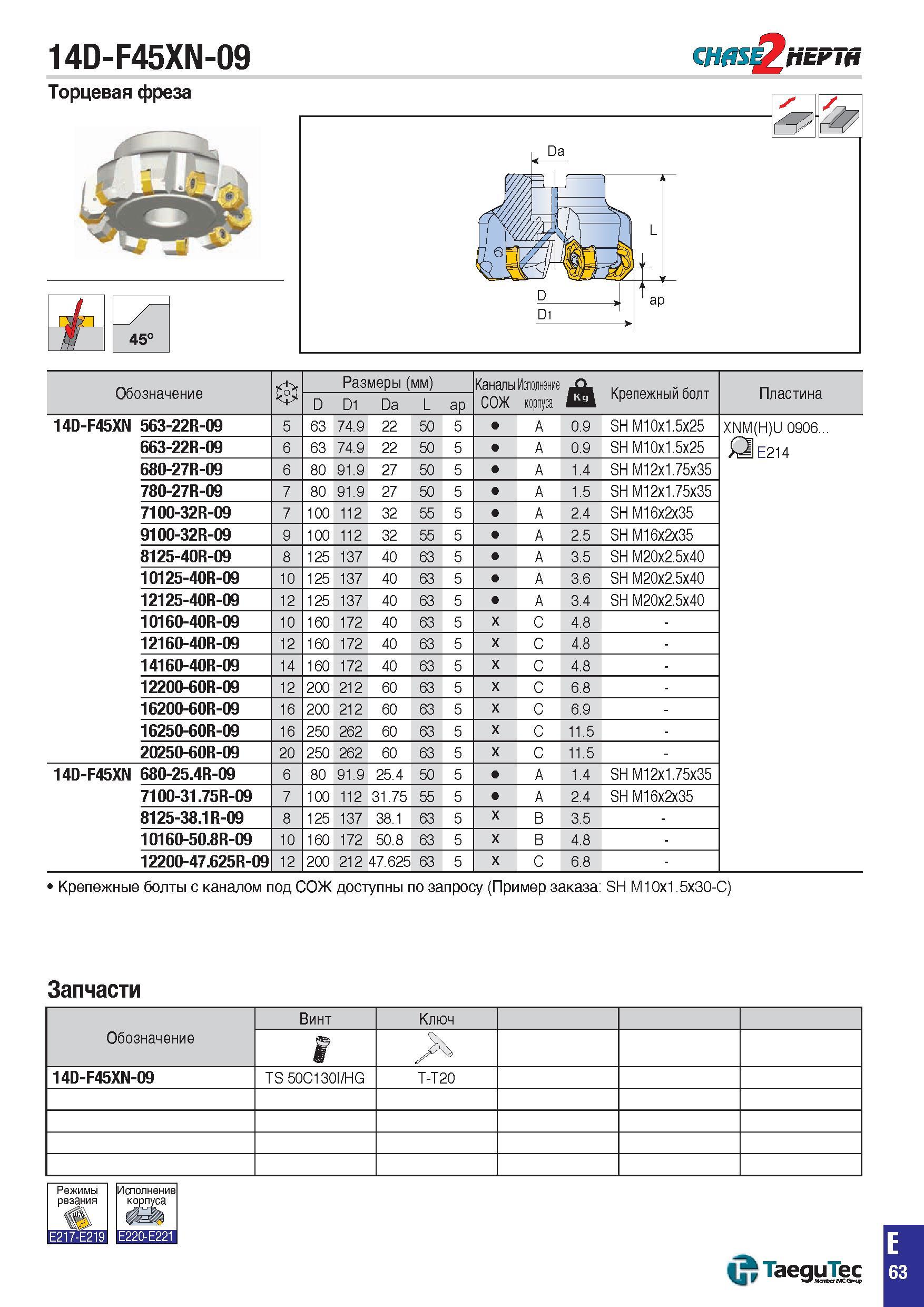

14D-F45XN-09 Торцевая фреза СVesQpEi ptrin i 45° Обозначение Размеры (мм) Каналы СОЖ Исполнение корпуса Крепежный болт Пластина D D1 Da L aP 14D-F45XN 563-22R-09 5 63 74.9 22 50 5 A 0.9 SH M10x1.5x25 XNM(H)U 0906 E214 663-22R-09 6 63 74.9 22 50 5 A 0.9 SH M10x1.5x25 680-27R-09 6 80 91.9 27 50 5 A 1.4 SH M12x1.75x35 780-27R-09 7 80 91.9 27 50 5 A 1.5 SH M12x1.75x35 7100-32R-09 7 100 112 32 55 5 A 2.4 SH M16x2x35 9100-32R-09 9 100 112 32 55 5 A 2.5 SH M16x2x35 8125-40R-09 8 125 137 40 63 5 A 3.5 SH M20x2.5x40 10125-40R-09 10 125 137 40 63 5 A 3.6 SH M20x2.5x40 12125-40R-09 12 125 137 40 63 5 A 3.4 SH M20x2.5x40 10160-40R-09 10 160 172 40 63 5 x C 4.8 12160-40R-09 12 160 172 40 63 5 x C 4.8 14160-40R-09 14 160 172 40 63 5 x C 4.8 12200-60R-09 12 200 212 60 63 5 x C 6.8 16200-60R-09 16 200 212 60 63 5 x C 6.9 - 16250-60R-09 16 250 262 60 63 5 x C 11.5 20250-60R-09 20 250 262 60 63 5 x C 11.5 - 14D-F45XN 680-25.4R-09 6 80 91.9 25.4 50 5 A 1.4 SH M12x1.75x35 7100-31.75R-09 7 100 112 31.75 55 5 A 2.4 SH M16x2x35 8125-38.1R-09 8 125 137 38.1 63 5 x B 3.5 10160-50.8R-09 10 160 172 50.8 63 5 x B 4.8 12200-47.625R-09 12 200 212 47.625 6 3 5 x C 6.8 Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа SH M10x1.5x30-C) Запчасти
