Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E38 0771 Lab2u

Обновлено 2020-04-13 15:05:36

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

771 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E38

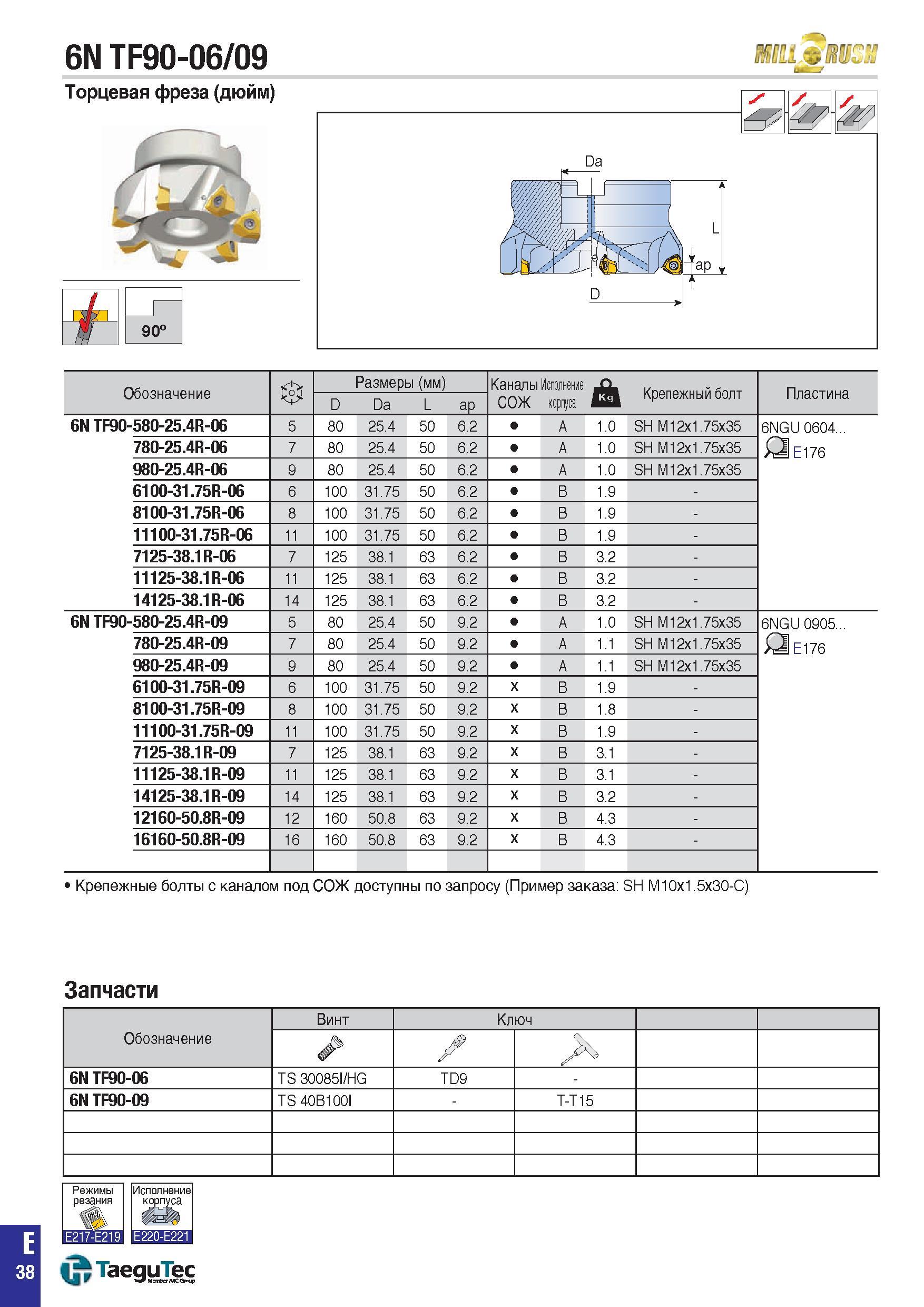

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E38 0771 Lab2u Торцевая фреза TaeguTec 6N TF90-06/09 (дюйм) 90° Обозначение Общий вид фрезерного инструмента Основные характеристики Комплектующие Размеры (мм) Каналы СОЖ Исполнение корпуса Крепежный болт Пластина D Da L aP 6N TF90-580-25.4R-06 5 80 25.4 50 6.2 A 1.0 SH M12x1.75x35 6NGU 0604 О 1176 780-25.4R-06 7 80 25.4 50 6.2 A 1.0 SH M12x1.75x35 980-25.4R-06 9 80 25.4 50 6.2 A 1.0 SH M12x1.75x35 6100-31.75R-06 6 100 31.75 50 6.2 B 1.9 - 8100-31.75R-06 8 100 31.75 50 6.2 B 1.9 - 11100-31.75R-06 11 100 31.75 50 6.2 B 1.9 - 7125-38.1R-06 7 125 38.1 63 6.2 B 3.2 - 11125-38.1R-06 11 125 38.1 63 6.2 B 3.2 - 14125-38.1R-06 14 125 38.1 63 6.2 B 3.2 - 6N TF90-580-25.4R-09 5 80 25.4 50 9.2 A 1.0 SH M12x1.75x35 6NGU 0905 1176 780-25.4R-09 7 80 25.4 50 9.2 A 1.1 SH M12x1.75x35 980-25.4R-09 9 80 25.4 50 9.2 A 1.1 SH M12x1.75x35 6100-31.75R-09 6 100 31.75 50 9.2 x B 1.9 - 8100-31.75R-09 8 100 31.75 50 9.2 x B 1.8 - 11100-31.75R-09 11 100 31.75 50 9.2 x B 1.9 - 7125-38.1 R-09 7 125 38.1 63 9.2 x B 3.1 - 11125-38.1 R-09 11 125 38.1 63 9.2 x B 3.1 - 14125-38.1 R-09 14 125 38.1 63 9.2 x B 3.2 - 12160-50.8R-09 12 160 50.8 63 9.2 x B 4.3 - 16160-50.8R-09 16 160 50.8 63 9.2 x B 4.3 - Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа SH M10x1.5x30-C) Запчасти Режимы резания Исполнение корпуса (ГТаедиТес E 38
