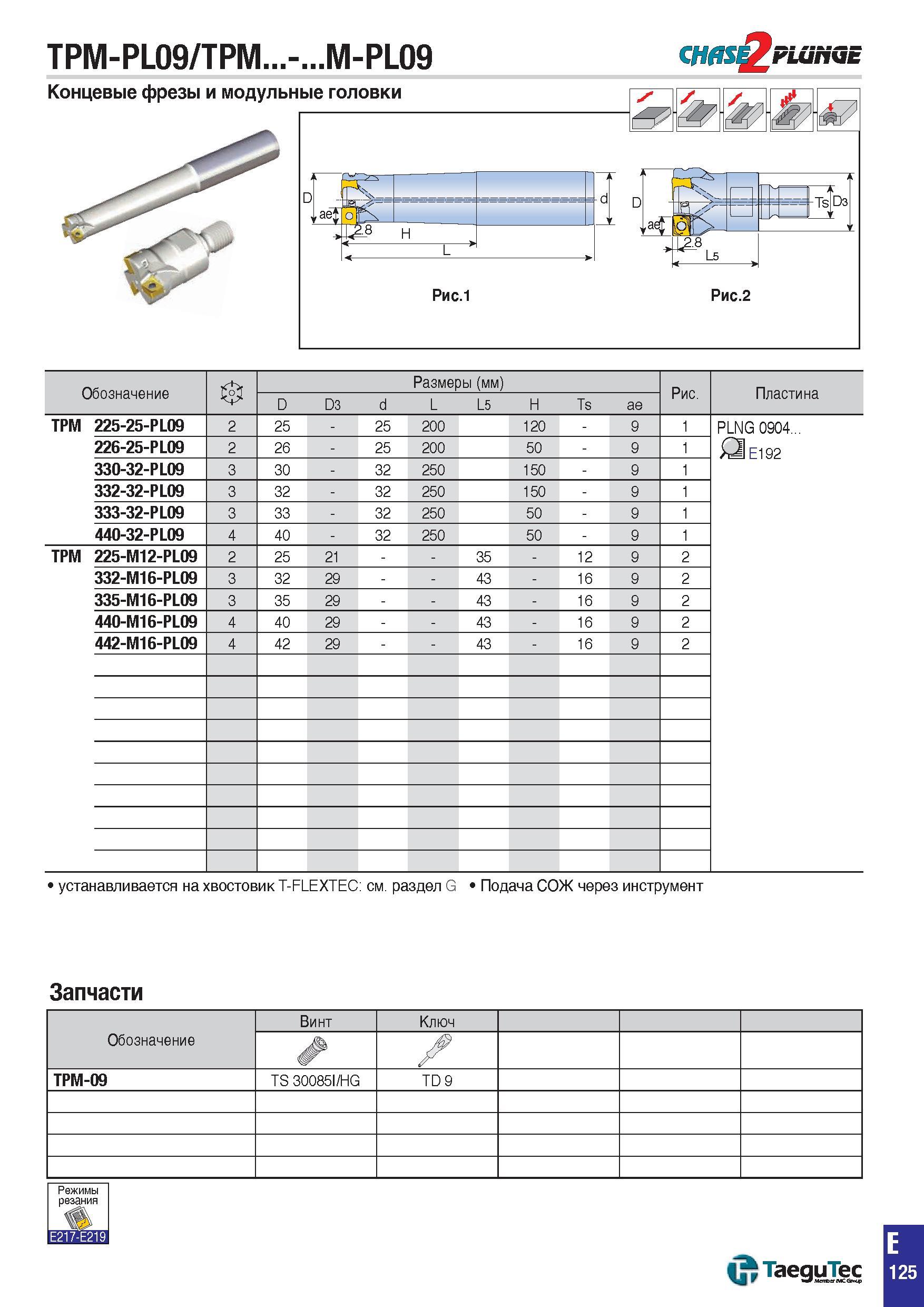

TPM-PL09/TPM - M-PL09 CHflS FLuHQE Концевые фрезы и модульные головки а ЩМЩм Рис.1 Рис.2 Обозначение Размеры (мм) Рис. Пластина D D3 d L L5 H Ts ae TPM 225-25-PL09 2 25 - 25 200 120 - 9 1 PLNG 0904 E192 226-25-PL09 2 26 - 25 200 50 - 9 1 330-32-PL09 3 30 - 32 250 150 - 9 1 332-32-PL09 3 32 - 32 250 150 - 9 1 333-32-PL09 3 33 - 32 250 50 - 9 1 440-32-PL09 4 40 - 32 250 50 - 9 1 TPM 225-M12-PL09 2 25 21 35 - 12 9 2 332-M16-PL09 3 32 29 43 - 16 9 2 335-M16-PL09 3 35 29 43 - 16 9 2 440-M16-PL09 4 40 29 43 - 16 9 2 442-M16-PL09 4 42 29 43 - 16 9 2 устанавливается на хвостовик T-FLEXTEC см. раздел G Подача СОЖ через инструмент Запчасти TaeguTec d H L E 125
