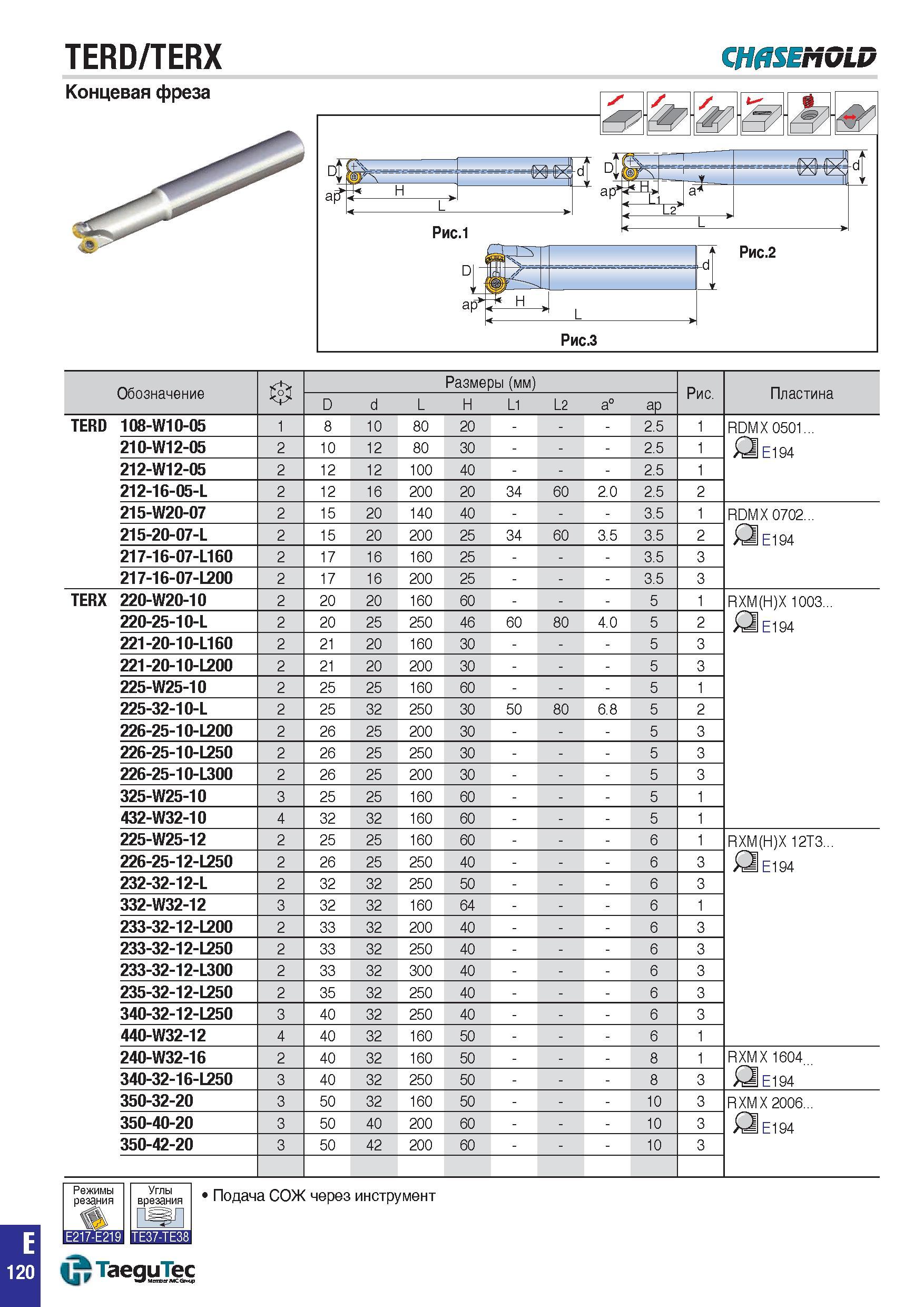

TERD/TERX CH0SEMGLD Концевая фреза Обозначение Размеры (мм) Рис. Пластина D d L H L1 L2 a° aP TERD 108-W10-05 1 8 10 80 20 - 2.5 1 RDMX 0501 E194 210-W12-05 2 10 12 80 30 - 2.5 1 212-W12-05 2 12 12 100 40 - 2.5 1 212-16-05-L 2 12 16 200 20 34 60 2.0 2.5 2 215-W20-07 2 15 20 140 40 - 3.5 1 RDMX 0702 E194 215-20-07-L 2 15 20 200 25 34 60 3.5 3.5 2 217-16-07-L160 2 17 16 160 25 - 3.5 3 217-16-07-L200 2 17 16 200 25 - 3.5 3 TERX 220-W20-10 2 20 20 160 60 - 5 1 RXM(H)X 1003 E194 220-25-10-L 2 20 25 250 46 60 80 4.0 5 2 221-20-10-L160 2 21 20 160 30 - 5 3 221-20-10-L200 2 21 20 200 30 - 5 3 225-W25-10 2 25 25 160 60 - 5 1 225-32-10-L 2 25 32 250 30 50 80 6.8 5 2 226-25-10-L200 2 26 25 200 30 - 5 3 226-25-10-L250 2 26 25 250 30 - 5 3 226-25-10-L300 2 26 25 200 30 - 5 3 325-W25-10 3 25 25 160 60 - 5 1 432-W32-10 4 32 32 160 60 - 5 1 225-W25-12 2 25 25 160 60 - 6 1 RXM(H)X 12T3 E194 226-25-12-L250 2 26 25 250 40 - 6 3 232-32-12-L 2 32 32 250 50 - 6 3 332-W32-12 3 32 32 160 64 - 6 1 233-32-12-L200 2 33 32 200 40 - 6 3 233-32-12-L250 2 33 32 250 40 - 6 3 233-32-12-L300 2 33 32 300 40 - 6 3 235-32-12-L250 2 35 32 250 40 - 6 3 340-32-12-L250 3 40 32 250 40 - 6 3 440-W32-12 4 40 32 160 50 - 6 1 240-W32-16 2 40 32 160 50 - 8 1 RXMX 1604 E194 340-32-16-L250 3 40 32 250 50 - 8 3 350-32-20 3 50 32 160 50 - 10 3 RXMX 2006 E194 350-40-20 3 50 40 200 60 - 10 3 350-42-20 3 50 42 200 60 - 10 3 Углы врезания Подача СОЖ через инструмент TE37-TE38 TaeguTec E 120
