847 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E114

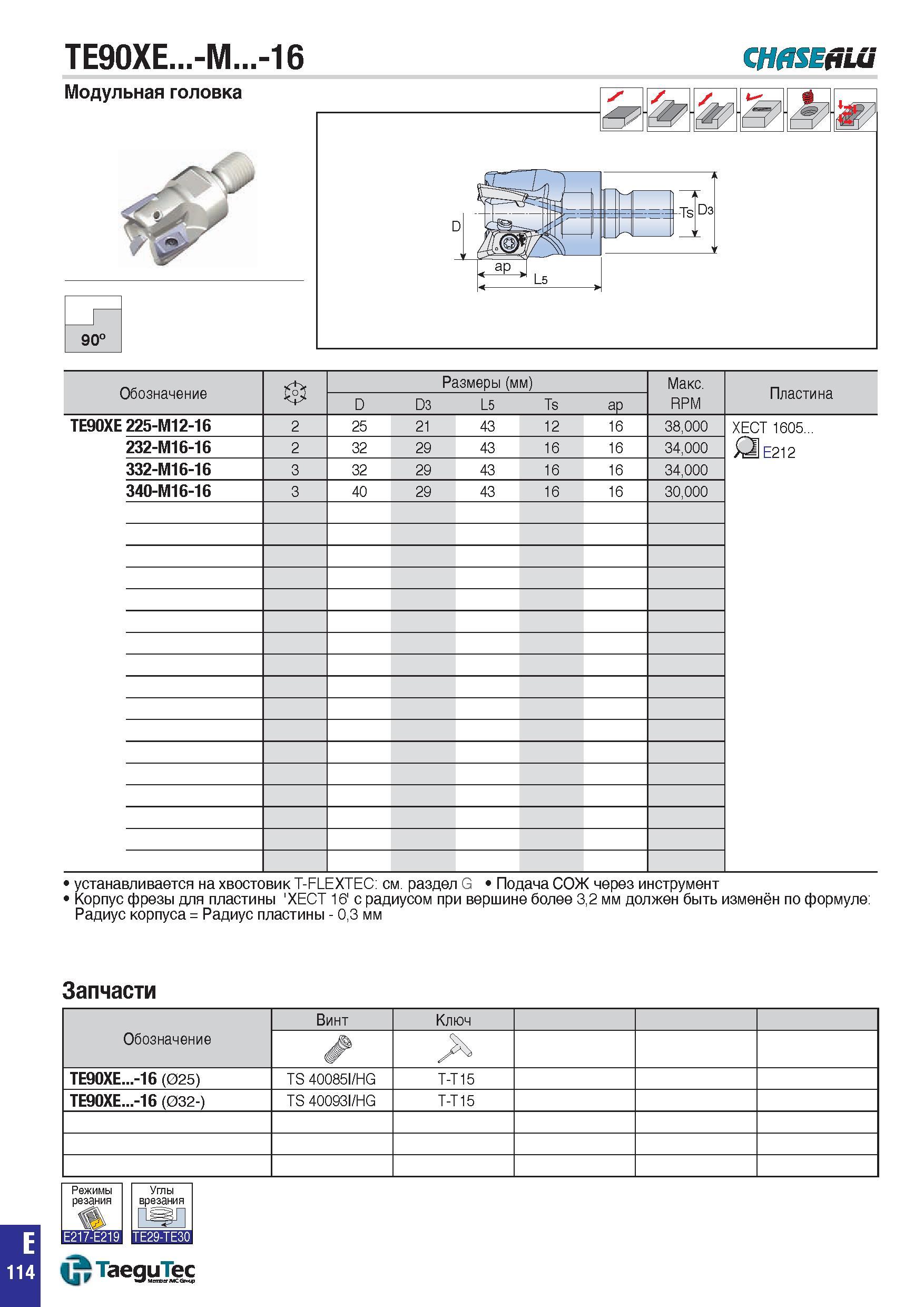

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E114 0847 Lab2u TE90XE -M -16 СHflSEtiLu Модульная головка 90° ШНЯВш Обозначение Размеры (мм) Макс. RPM Пластина D D3 L5 Ts aP TE90XE 225-M12-16 2 25 21 43 12 16 38,000 XECT 1605 О E212 232-M16-16 2 32 29 43 16 16 34,000 332-M16-16 3 32 29 43 16 16 34,000 340-M16-16 3 40 29 43 16 16 30,000 устанавливается на хвостовик T-FLEXTEC см. раздел G Подача СОЖ через инструмент Корпус фрезы для пластины 'XECT 16' с радиусом при вершине более 3,2 мм должен быть изменён по формуле Радиус корпуса Радиус пластины - 0,3 мм Запчасти
