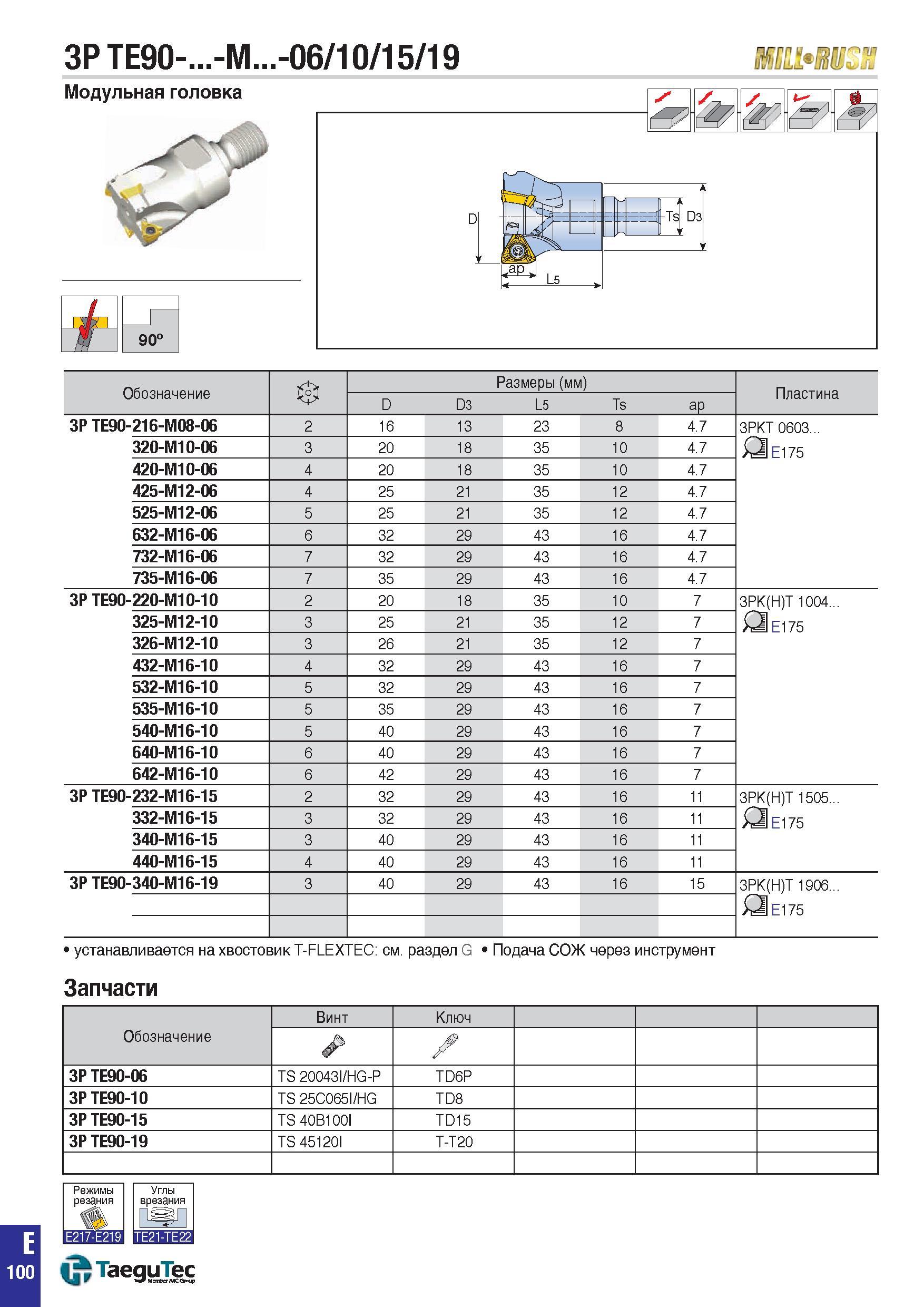

3P TE90- -M -06/10/15/19 Модульная головка i 90° з1' 4=t C=3 1 1 1 llfvLIE - T‘tD 3 fpPl щ:5 Обозначение 0 Размеры (мм) Пластина D D3 L5 Ts ap 3P TE90-216-M08-06 2 16 13 23 8 4.7 3PKT 0603 E175 320-M10-06 3 20 18 35 10 4.7 420-M10-06 4 20 18 35 10 4.7 425-M12-06 4 25 21 35 12 4.7 525-M12-06 5 25 21 35 12 4.7 632-M16-06 6 32 29 43 16 4.7 732-M16-06 7 32 29 43 16 4.7 735-M16-06 7 35 29 43 16 4.7 3P TE90-220-M10-10 2 20 18 35 10 7 3PK(H)T 1004 E175 325-M12-10 3 25 21 35 12 7 326-M12-10 3 26 21 35 12 7 432-M16-10 4 32 29 43 16 7 532-M16-10 5 32 29 43 16 7 535-M16-10 5 35 29 43 16 7 540-M16-10 5 40 29 43 16 7 640-M16-10 6 40 29 43 16 7 642-M16-10 6 42 29 43 16 7 3P TE90-232-M16-15 2 32 29 43 16 11 3PK(H)T 1505 E175 332-M16-15 3 32 29 43 16 11 340-M16-15 3 40 29 43 16 11 440-M16-15 4 40 29 43 16 11 3P TE90-340-M16-19 3 40 29 43 16 15 3PK(H)T 1906 E175 устанавливается на хвостовик T-FLEXTEC см. раздел G Подача СОЖ через инструмент Запчасти Обозначение Винт Ключ 3P TE90-06 TS 20043I/HG-P TD6P 3P TE90-10 TS 25C065I/HG TD8 3P TE90-15 TS 40B100I TD15 3P TE90-19 TS 45120I T-T20 Углы врезания tE21 TE22 TaeguTec E 100
