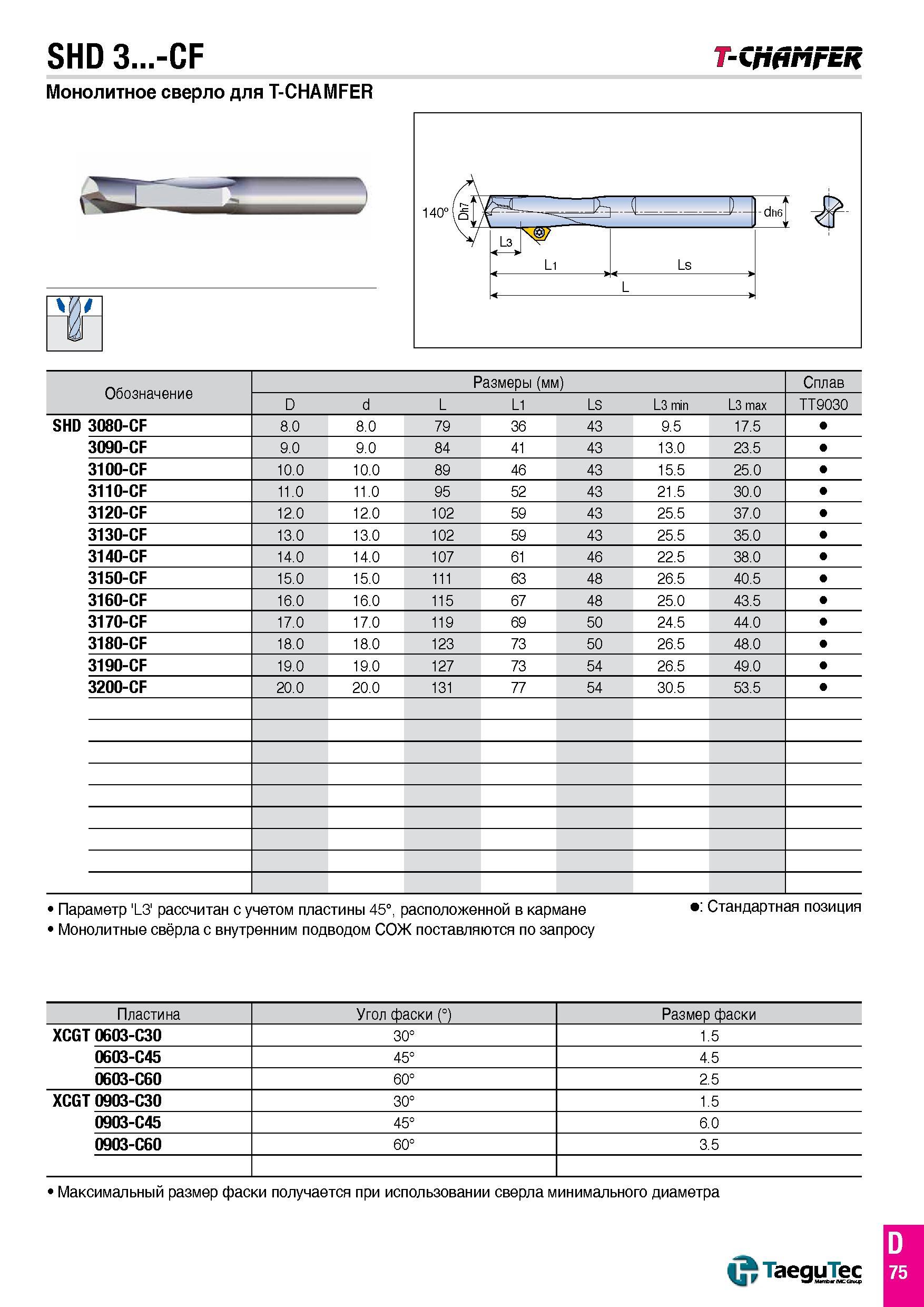

SHD 3 -CF Монолитное сверло для T-CHAMFER Т-СпвМгЕк W Обозначение Размеры (мм) Сплав D d L L1 LS L3 min L3 max TT9030 SHD 3080-CF 8.0 8.0 79 36 43 9.5 17.5 3090-CF 9.0 9.0 84 41 43 13.0 23.5 3100-CF 10.0 10.0 89 46 43 15.5 25.0 3110-CF 11.0 11.0 95 52 43 21.5 30.0 3120-CF 12.0 12.0 102 59 43 25.5 37.0 3130-CF 13.0 13.0 102 59 43 25.5 35.0 3140-CF 14.0 14.0 107 61 46 22.5 38.0 3150-CF 15.0 15.0 111 63 48 26.5 40.5 3160-CF 16.0 16.0 115 67 48 25.0 43.5 3170-CF 17.0 17.0 119 69 50 24.5 44.0 3180-CF 18.0 18.0 123 73 50 26.5 48.0 3190-CF 19.0 19.0 127 73 54 26.5 49.0 3200-CF 20.0 20.0 131 77 54 30.5 53.5 Параметр 'L3' рассчитан с учетом пластины 45°, расположенной в кармане Стандартная позиция Монолитные свёрла с внутренним подводом СОЖ поставляются по запросу Пластина Угол фаски (°) Размер фаски XCGT 0603-C30 30° 1.5 0603-C45 45° 4.5 0603-C60 60° 2.5 XCGT 0903-C30 30° 1.5 0903-C45 45° 6.0 0903-C60 60° 3.5 Максимальный размер фаски получается при использовании сверла минимального диаметра TaeguTec 75
