721 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.D172

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. D172 0721 Lab2u

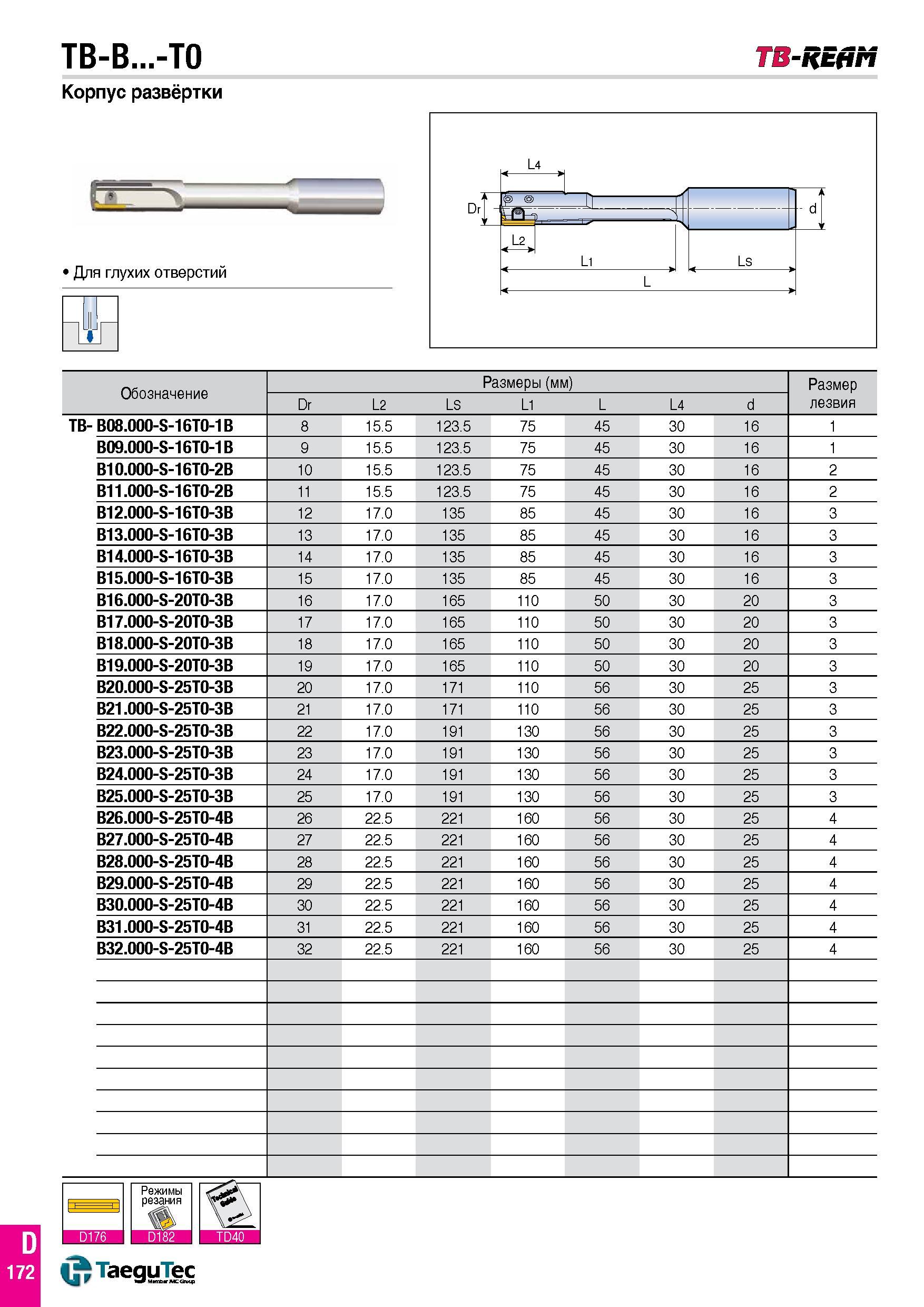

TB-B -T0 TB-REfiH Корпус развёртки Для глухих отверстий Обозначение Размеры (мм) Размер лезвия Dr L2 LS L1 L L4 d TB-B08.000-S-16T0-1B 8 15.5 123.5 75 45 30 16 1 B09.000-S-16T0-1B 9 15.5 123.5 75 45 30 16 1 B10.000-S-16T0-2B 10 15.5 123.5 75 45 30 16 2 B11.000-S-16T0-2B 11 15.5 123.5 75 45 30 16 2 B12.000-S-16T0-3B 12 17.0 135 85 45 30 16 3 B13.000-S-16T0-3B 13 17.0 135 85 45 30 16 3 B14.000-S-16T0-3B 14 17.0 135 85 45 30 16 3 B15.000-S-16T0-3B 15 17.0 135 85 45 30 16 3 B16.000-S-20T0-3B 16 17.0 165 110 50 30 20 3 B17.000-S-20T0-3B 17 17.0 165 110 50 30 20 3 B18.000-S-20T0-3B 18 17.0 165 110 50 30 20 3 B19.000-S-20T0-3B 19 17.0 165 110 50 30 20 3 B20.000-S-25T0-3B 20 17.0 171 110 56 30 25 3 B21.000-S-25T0-3B 21 17.0 171 110 56 30 25 3 B22.000-S-25T0-3B 22 17.0 191 130 56 30 25 3 B23.000-S-25T0-3B 23 17.0 191 130 56 30 25 3 B24.000-S-25T0-3B 24 17.0 191 130 56 30 25 3 B25.000-S-25T0-3B 25 17.0 191 130 56 30 25 3 B26.000-S-25T0-4B 26 22.5 221 160 56 30 25 4 B27.000-S-25T0-4B 27 22.5 221 160 56 30 25 4 B28.000-S-25T0-4B 28 22.5 221 160 56 30 25 4 B29.000-S-25T0-4B 29 22.5 221 160 56 30 25 4 B30.000-S-25T0-4B 30 22.5 221 160 56 30 25 4 B31.000-S-25T0-4B 31 22.5 221 160 56 30 25 4 B32.000-S-25T0-4B 32 22.5 221 160 56 30 25 4
