662 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.D113

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. D113 0662 Lab2u

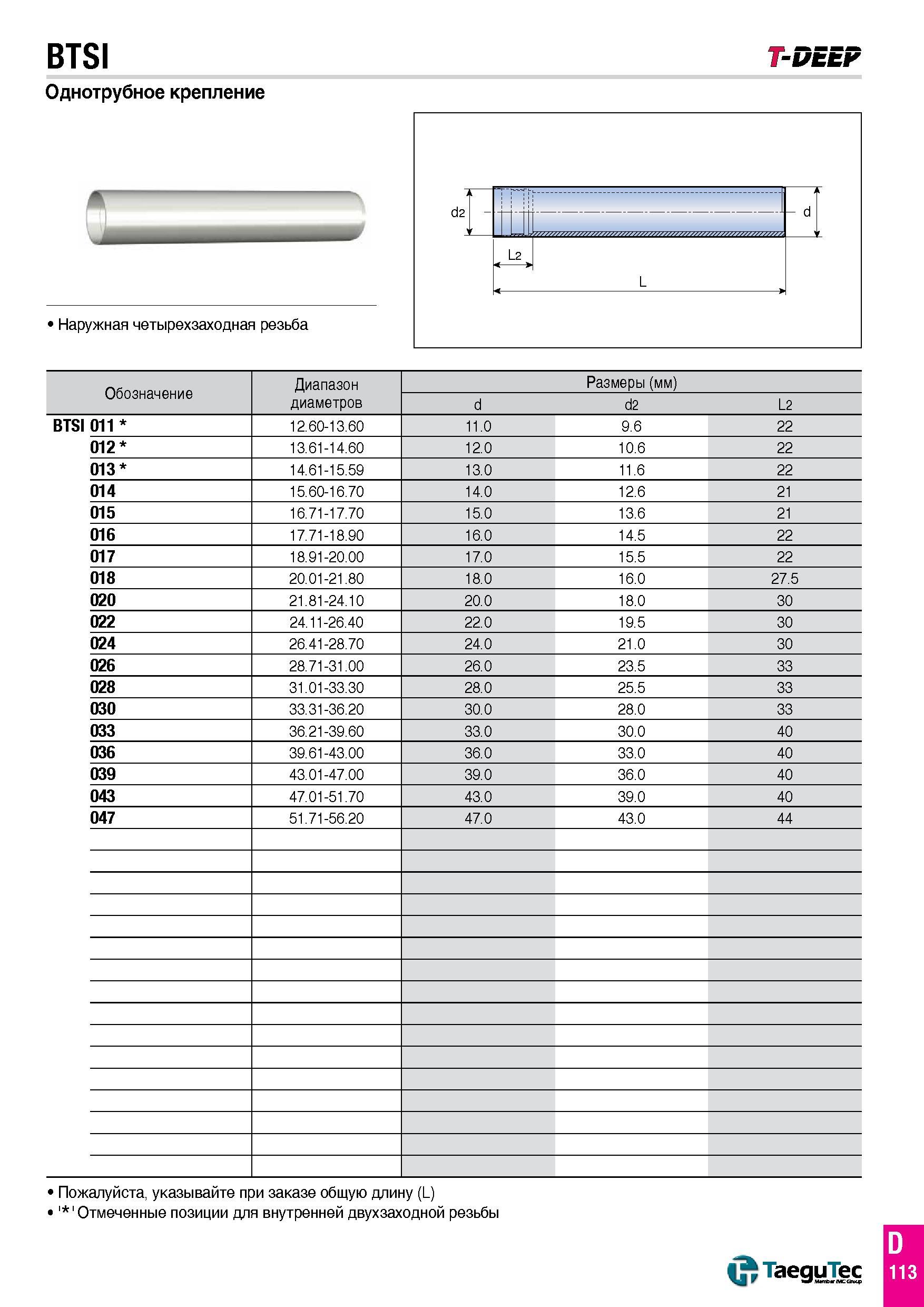

BTSI Однотрубное крепление T-DEEF Наружная четырехзаходная резьба Обозначение Диапазон диаметров Размеры (мм) d d2 L2 BTSI 011 12.60-13.60 11.0 9.6 22 012 13.61-14.60 12.0 10.6 22 013 14.61-15.59 13.0 11.6 22 014 15.60-16.70 14.0 12.6 21 015 16.71-17.70 15.0 13.6 21 016 17.71-18.90 16.0 14.5 22 017 18.91-20.00 17.0 15.5 22 018 20.01-21.80 18.0 16.0 27.5 020 21.81-24.10 20.0 18.0 30 022 24.11-26.40 22.0 19.5 30 024 26.41-28.70 24.0 21.0 30 026 28.71-31.00 26.0 23.5 33 028 31.01-33.30 28.0 25.5 33 030 33.31-36.20 30.0 28.0 33 033 36.21-39.60 33.0 30.0 40 036 39.61-43.00 36.0 33.0 40 039 43.01-47.00 39.0 36.0 40 043 47.01-51.70 43.0 39.0 40 047 51.71-56.20 47.0 43.0 44 Пожалуйста, указывайте при заказе общую длину (L) Отмеченные позиции для внутренней двухзаходной резьбы TaeguTec 113
