649 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.D100

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. D100 0649 Lab2u

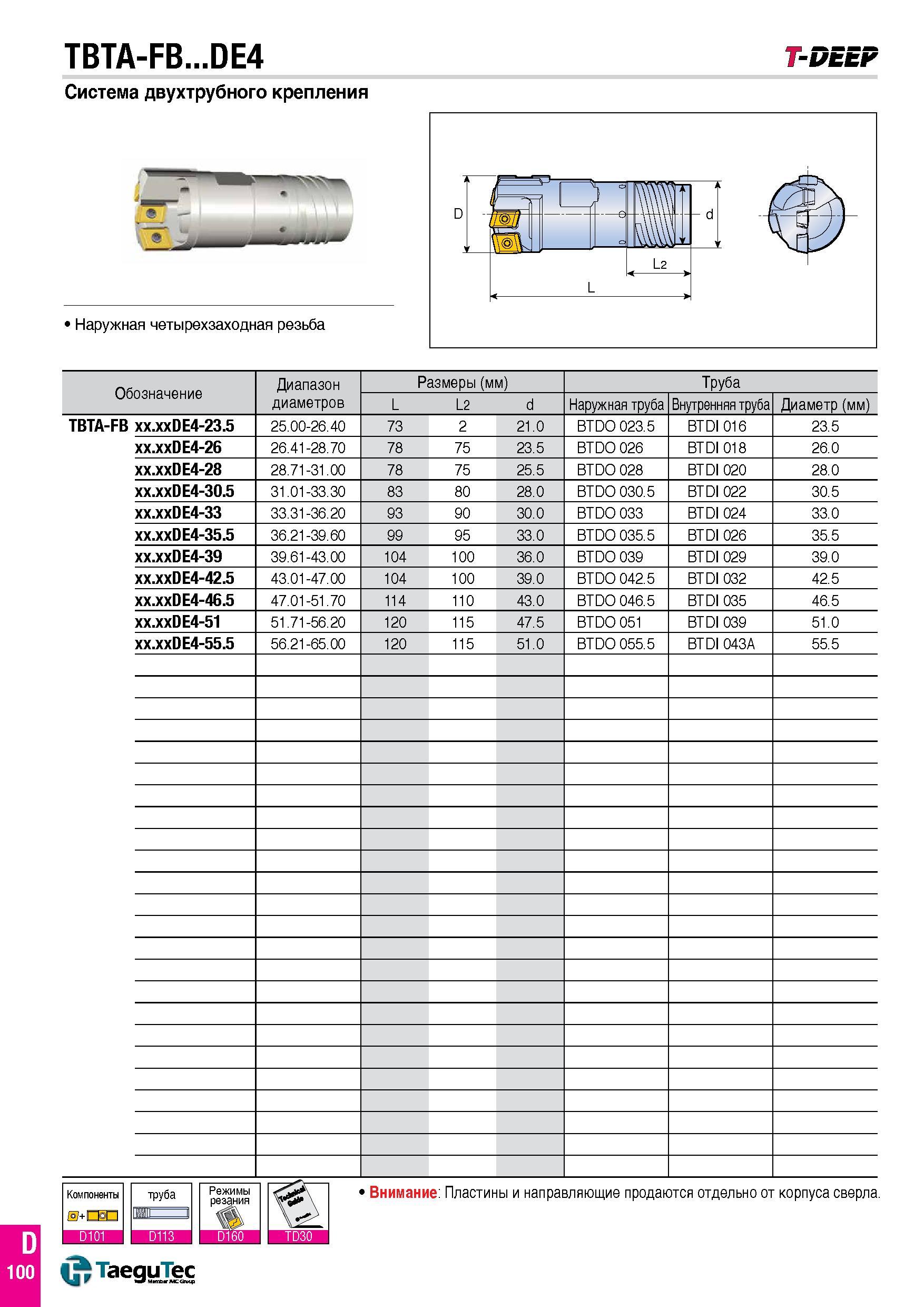

TBTA-FB DE4 T-DEEF Система двухтрубного крепления Наружная четырехзаходная резьба Обозначение Диапазон диаметров Размеры (мм) Труба L L2 d Наружная труба Внутренняя труба Диаметр (мм) TBTA-FB xx.xxDE4-23.5 25.00-26.40 73 2 21.0 BTDO 023.5 BTDI 016 23.5 xx.xxDE4-26 26.41-28.70 78 75 23.5 BTDO 026 BTDI 018 26.0 xx.xxDE4-28 28.71-31.00 78 75 25.5 BTDO 028 BTDI 020 28.0 xx.xxDE4-30.5 31.01-33.30 83 80 28.0 BTDO 030.5 BTDI 022 30.5 xx.xxDE4-33 33.31-36.20 93 90 30.0 BTDO 033 BTDI 024 33.0 xx.xxDE4-35.5 36.21-39.60 99 95 33.0 BTDO 035.5 BTDI 026 35.5 xx.xxDE4-39 39.61-43.00 104 100 36.0 BTDO 039 BTDI 029 39.0 xx.xxDE4-42.5 43.01-47.00 104 100 39.0 BTDO 042.5 BTDI 032 42.5 xx.xxDE4-46.5 47.01-51.70 114 110 43.0 BTDO 046.5 BTDI 035 46.5 xx.xxDE4-51 51.71-56.20 120 115 47.5 BTDO 051 BTDI 039 51.0 xx.xxDE4-55.5 56.21-65.00 120 115 51.0 BTDO 055.5 BTDI 043A 55.5 Компоненты + D101 труба Внимание Пластины и направляющие продаются отдельно от корпуса сверла. TaeguTec 100
