469 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.C44

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. C44 0469 Lab2u

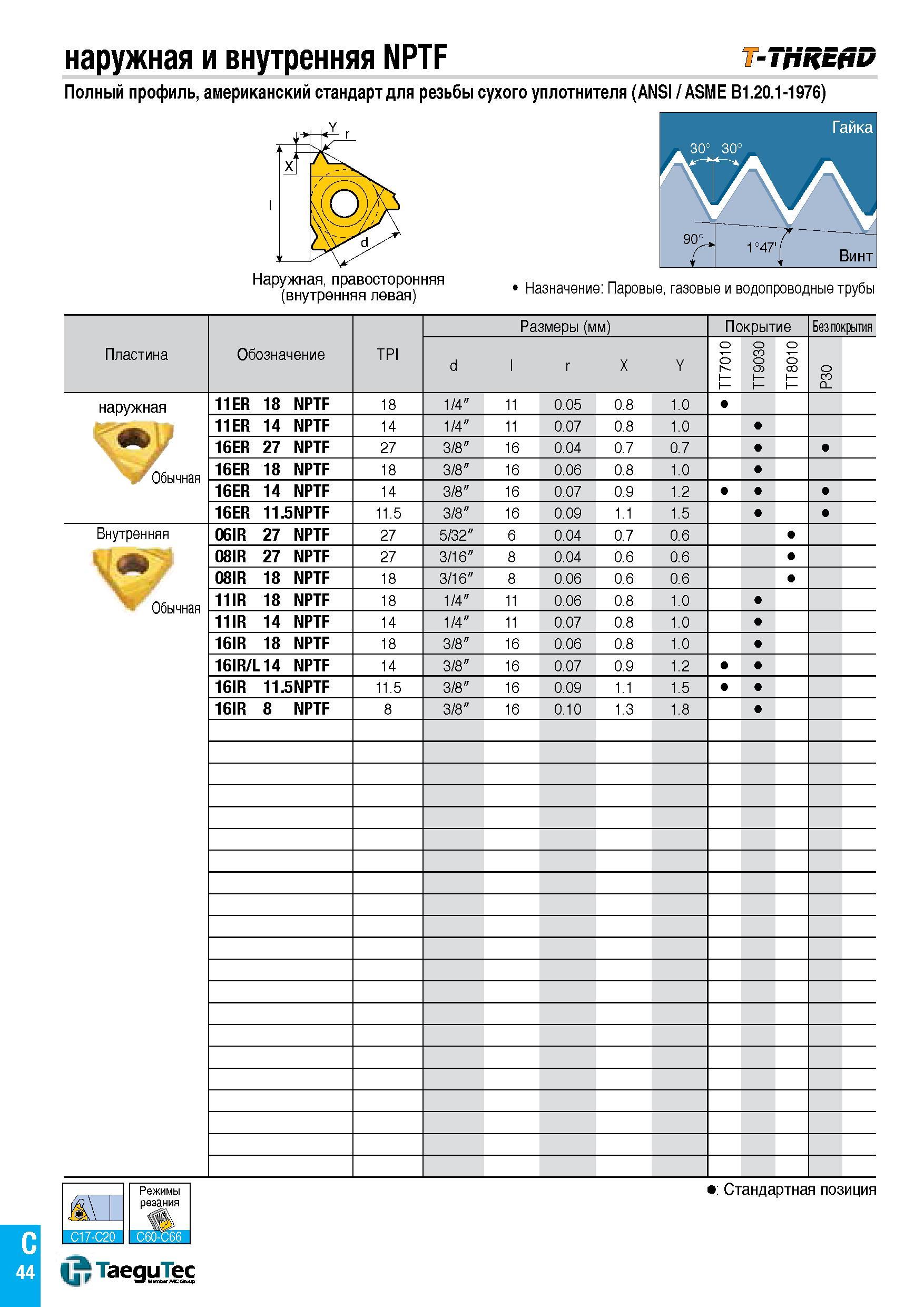

наружная и внутренняя NPTF t-thremp Полный профиль, американский стандарт для резьбы сухого уплотнителя (ANSI ASME B1.20.1-1976) Наружная, правосторонняя (внутренняя левая) Назначение Паровые, газовые и водопроводные трубы Пластина Обозначение TPI Размеры (мм) Покрытие Без покрытия d l r X Y TT7010 TT9030 TT8010 о 3 CL наружная т> Обычная 11ER 18 NPTF 18 1/4" 11 0.05 0.8 1.0 11ER 14 NPTF 14 1/4" 11 0.07 0.8 1.0 16ER 27 NPTF 27 3/8" 16 0.04 0.7 0.7 16ER 18 NPTF 18 3/8" 16 0.06 0.8 1.0 16ER 14 NPTF 14 3/8" 16 0.07 0.9 1.2 16ER 11.5NPTF 11.5 3/8" 16 0.09 1.1 1.5 Внутренняя 06IR 27 NPTF 27 5/32" 6 0.04 0.7 0.6 ж V S Обычная 08IR 27 NPTF 27 3/16" 8 0.04 0.6 0.6 08IR 18 NPTF 18 3/16" 8 0.06 0.6 0.6 11IR 18 NPTF 18 1/4" 11 0.06 0.8 1.0 11IR 14 NPTF 14 1/4" 11 0.07 0.8 1.0 16IR 18 NPTF 18 3/8" 16 0.06 0.8 1.0 16IR/L 14 NPTF 14 3/8" 16 0.07 0.9 1.2 16IR 11.5NPTF 11.5 3/8" 16 0.09 1.1 1.5 16IR 8 NPTF 8 3/8" 16 0.10 1.3 1.8 Стандартная позиция U TaeguTec C 44
