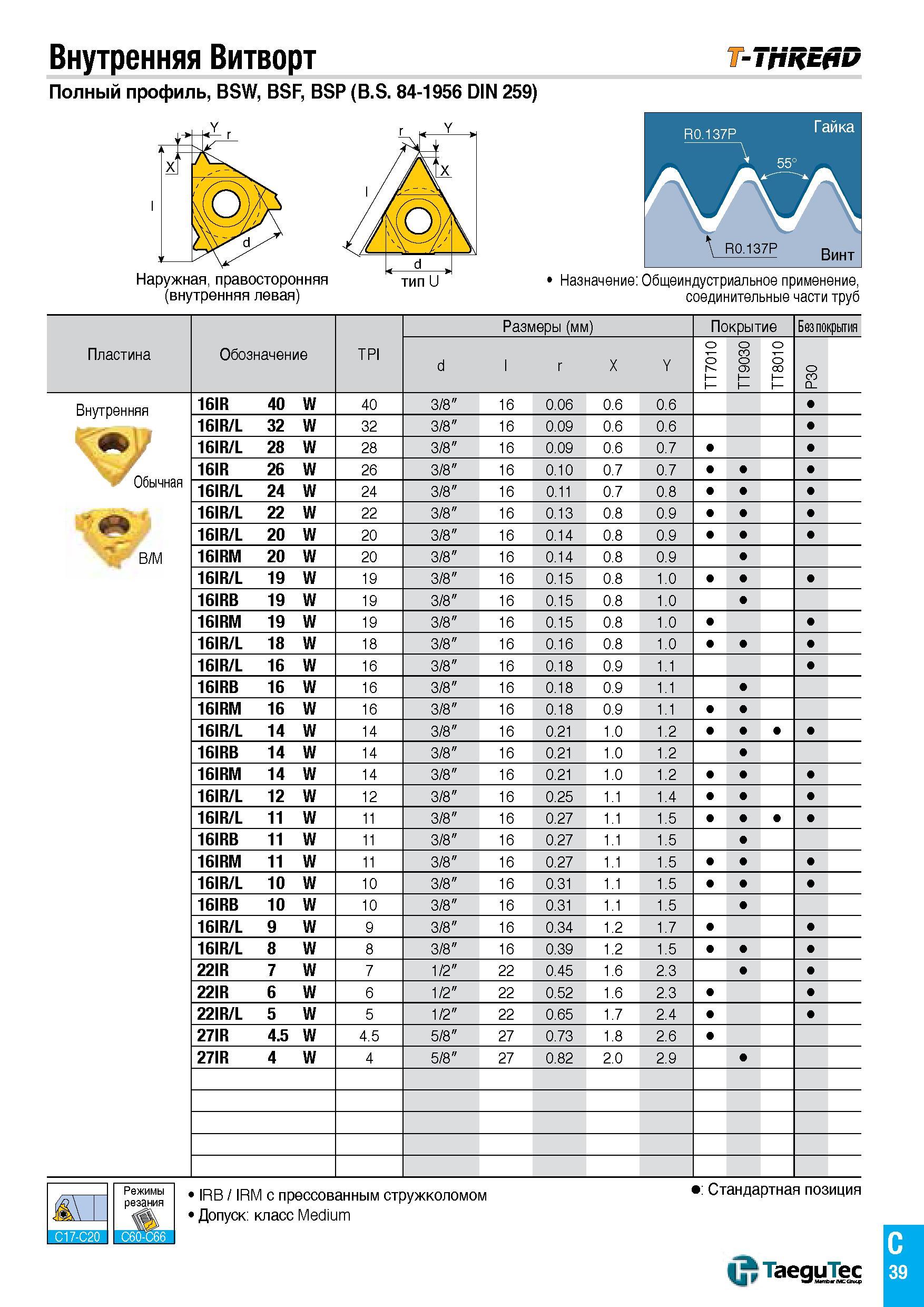

Внутренняя Витворт T-Thread R0.137P Гайка 55° ЬАА Полный профиль, BSW, BSF, BSP (B.S. 84-1956 DIN 259) Наружная, правосторонняя (внутренняя левая) V \ R0.137P \ Винт Назначение Общеиндустриальное применение, соединительные части труб Пластина Обозначение TPI Размеры (мм) Покрытие Без покрытия d l r X Y TT7010 TT9030 TT8010 о 3 CL 16IR 40 W 40 3/8" 16 0.06 0.6 0.6 16IR/L 32 W 32 3/8" 16 0.09 0.6 0.6 16IR/L 28 W 28 3/8" 16 0.09 0.6 0.7 16IR 26 W 26 3/8" 16 0.10 0.7 0.7 16IR/L 24 W 24 3/8" 16 0.11 0.7 0.8 16IR/L 22 W 22 3/8" 16 0.13 0.8 0.9 16IR/L 20 W 20 3/8" 16 0.14 0.8 0.9 16IRM 20 W 20 3/8" 16 0.14 0.8 0.9 16IR/L 19 W 19 3/8" 16 0.15 0.8 1.0 16IRB 19 W 19 3/8" 16 0.15 0.8 1.0 16IRM 19 W 19 3/8" 16 0.15 0.8 1.0 16IR/L 18 W 18 3/8" 16 0.16 0.8 1.0 16IR/L 16 W 16 3/8" 16 0.18 0.9 1.1 16IRB 16 W 16 3/8" 16 0.18 0.9 1.1 16IRM 16 W 16 3/8" 16 0.18 0.9 1.1 16IR/L 14 W 14 3/8" 16 0.21 1.0 1.2 16IRB 14 W 14 3/8" 16 0.21 1.0 1.2 16IRM 14 W 14 3/8" 16 0.21 1.0 1.2 16IR/L 12 W 12 3/8" 16 0.25 1.1 1.4 16IR/L 11 W 11 3/8" 16 0.27 1.1 1.5 16IRB 11 W 11 3/8" 16 0.27 1.1 1.5 16IRM 11 W 11 3/8" 16 0.27 1.1 1.5 16IR/L 10 W 10 3/8" 16 0.31 1.1 1.5 16IRB 10 W 10 3/8" 16 0.31 1.1 1.5 16IR/L 9 W 9 3/8" 16 0.34 1.2 1.7 16IR/L 8 W 8 3/8" 16 0.39 1.2 1.5 22IR 7 W 7 1/2" 22 0.45 1.6 2.3 22IR 6 W 6 1/2" 22 0.52 1.6 2.3 22IR/L 5 W 5 1/2" 22 0.65 1.7 2.4 27IR 4.5 W 4.5 5/8" 27 0.73 1.8 2.6 27IR 4 W 4 5/8" 27 0.82 2.0 2.9 Внутреннрр Обычная B/M IRB IRM с прессованным стружколомом Допуск класс Medium Стандартная позиция U TaeguTec C 39
