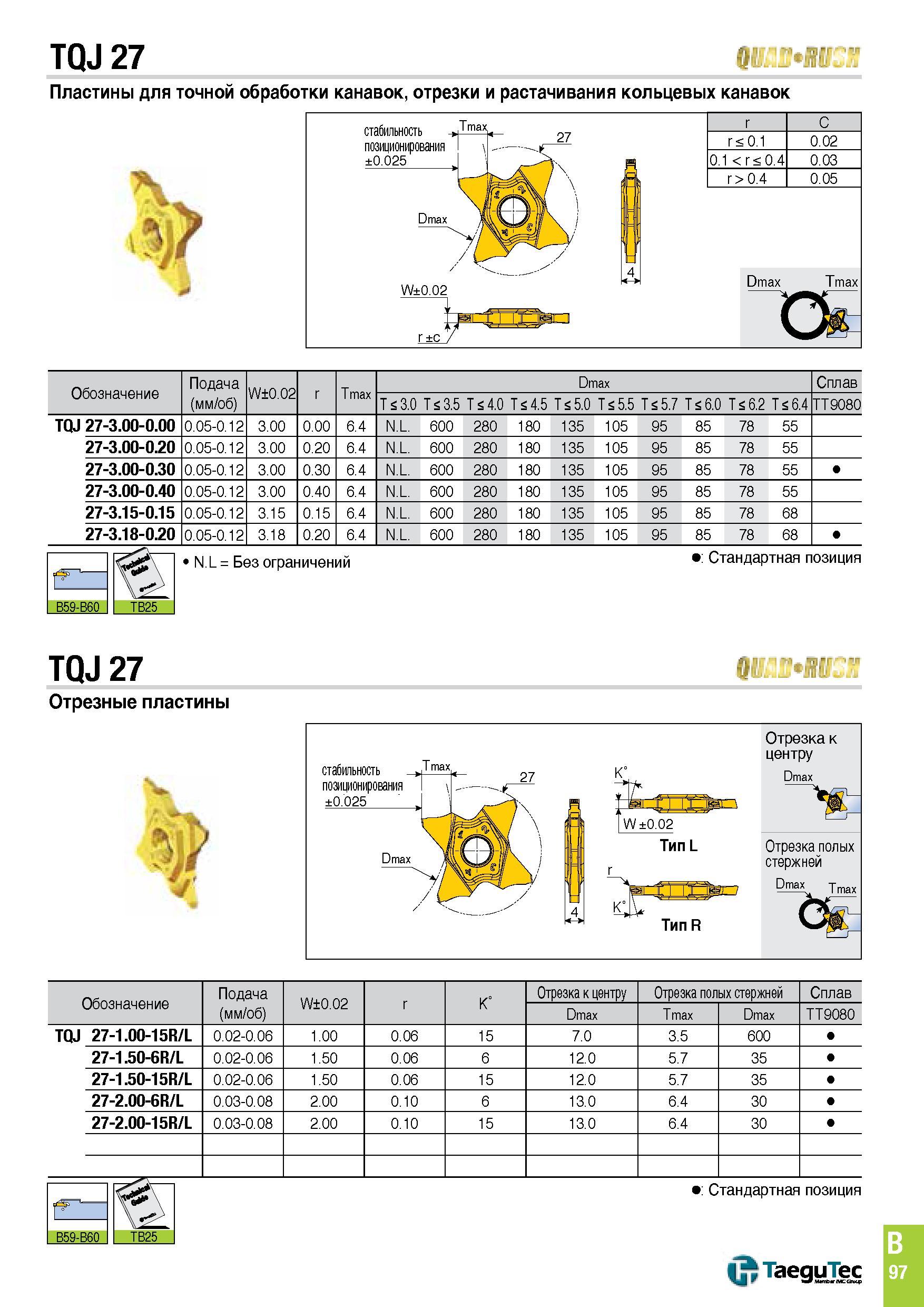

TQJ 27 Пластины для точной обработки канавок, отрезки и растачивания кольцевых канавок Обозначение Подача (мм/об) W+0.02 r Tmax Dmax Сплав T s 3.0 T s 3.5 T s 4.0 T s 4.5 T s 5.0 T s 5.5 T s 5.7 T s 6.0 T s 6.2 T s 6.4 TT9080 TQJ 27-3.00-0.00 0.05-0.12 3.00 0.00 6.4 N.L. 600 280 180 135 105 95 85 78 55 27-3.00-0.20 0.05-0.12 3.00 0.20 6.4 N.L. 600 280 180 135 105 95 85 78 55 27-3.00-0.30 0.05-0.12 3.00 0.30 6.4 N.L. 600 280 180 135 105 95 85 78 55 27-3.00-0.40 0.05-0.12 3.00 0.40 6.4 N.L. 600 280 180 135 105 95 85 78 55 27-3.15-0.15 0.05-0.12 3.15 0.15 6.4 N.L. 600 280 180 135 105 95 85 78 68 27-3.18-0.20 0.05-0.12 3.18 0.20 6.4 N.L. 600 280 180 135 105 95 85 78 68 B59-B60 TB25 N.L Без ограничений TQJ 27 Стандартная позиция Отрезные пластины "к w Обозначение Подача (мм/об) W+0.02 r K‘ Отрезка к центру Отрезка полых стержней Сплав Dmax Tmax Dmax TT9080 TQJ 27-1.00-15R/L 0.02-0.06 1.00 0.06 15 7.0 3.5 600 27-1.50-6R/L 0.02-0.06 1.50 0.06 6 12.0 5.7 35 27-1.50-15R/L 0.02-0.06 1.50 0.06 15 12.0 5.7 35 27-2.00-6R/L 0.03-0.08 2.00 0.10 6 13.0 6.4 30 27-2.00-15R/L 0.03-0.08 2.00 0.10 15 13.0 6.4 30 B59-B60 TB25 Стандартная позиция U TaeguTec B 97
