366 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.B55

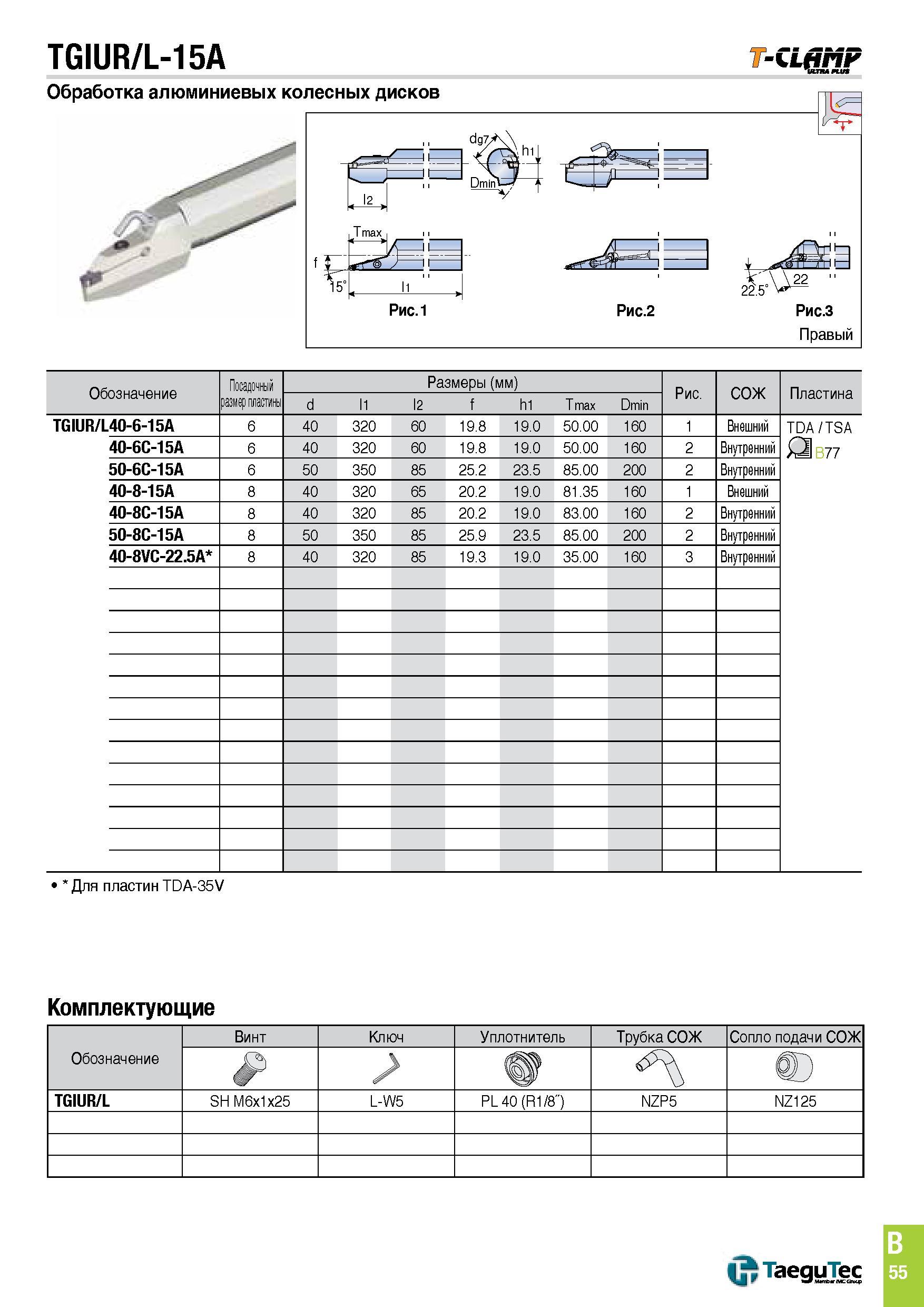

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. B55 0366 Lab2u TGIUR/L-15A Обработка алюминиевых колесных дисков Рис.1 Рис.2 -CLjfjjMF га 22.5' 22 11 Рис.3 Правый Обозначение Посадочный размер пластины Размеры (мм) Рис. СОЖ Пластина d 11 12 f h1 Tmax Dmin TGIUR/L40-6-15A 6 40 320 60 19.8 19.0 50.00 160 1 Внешний TDA/TSA О B77 40-6C-15A 6 40 320 60 19.8 19.0 50.00 160 2 Внутренний 50-6C-15A 6 50 350 85 25.2 23.5 85.00 200 2 Внутренний 40-8-15A 8 40 320 65 20.2 19.0 81.35 160 1 Внешний 40-8C-15A 8 40 320 85 20.2 19.0 83.00 160 2 Внутренний 50-8C-15A 8 50 350 85 25.9 23.5 85.00 200 2 Внутренний 40-8VC-22.5A 8 40 320 85 19.3 19.0 35.00 160 3 Внутренний Для пластин TDA-35V Комплектующие (Jj TaeguTec B 55
