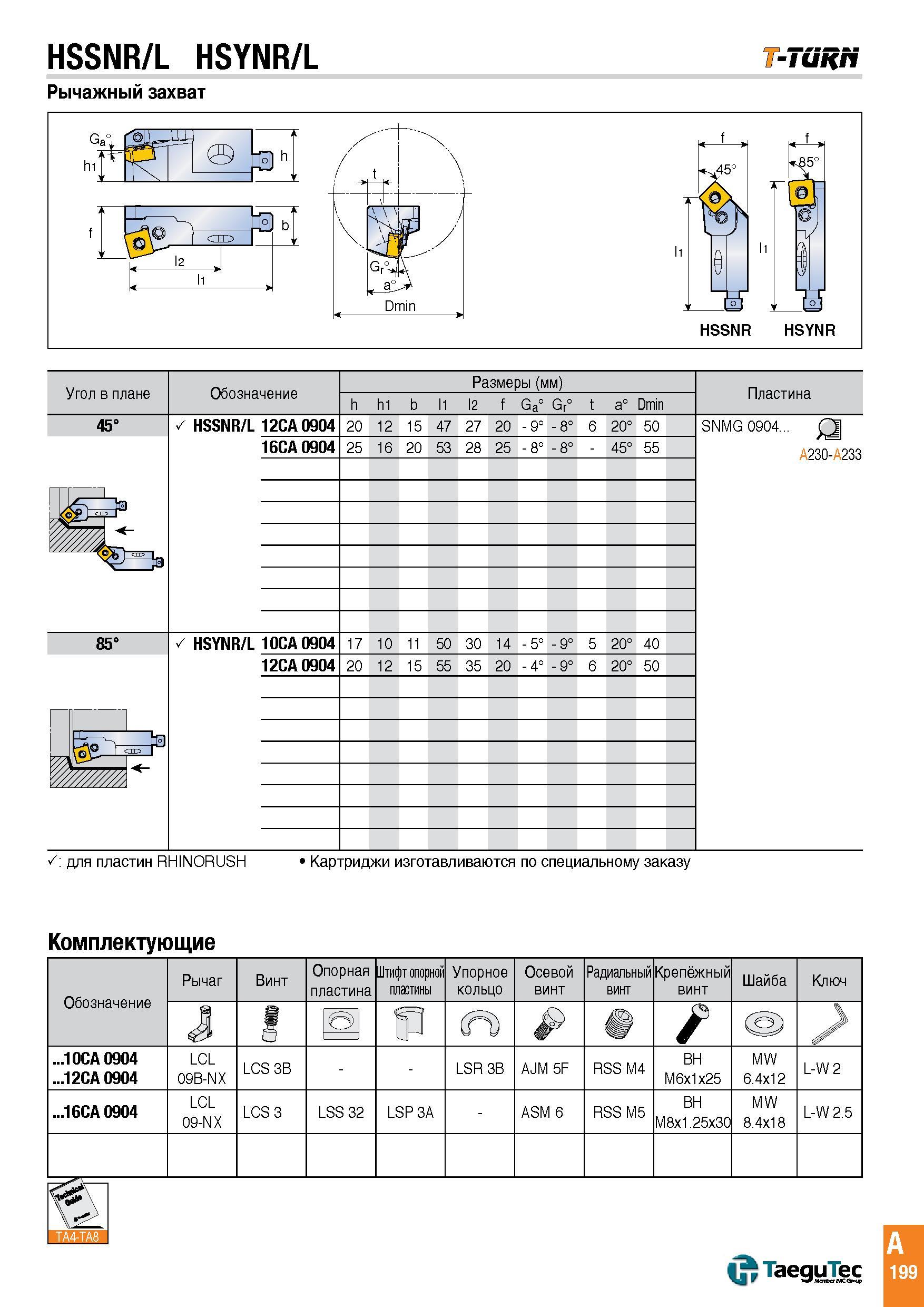

HSSNR/L HSYNR/L T-Turn Рычажный захват Угол в плане Обозначение Размеры (мм) Пластина h h1 b l1 l2 f Ga° Gr° t a° Dmin 45° v HSSNR/L 12CA 0904 20 12 15 47 27 20 - 9° - 8° 6 20° 50 SNMG 0904 230- 233 16CA 0904 25 16 20 53 28 25 - 8° - 8° - 45° 55 85° v HSYNR/L 10CA 0904 17 10 11 50 30 14 - 5° - 9° 5 20° 40 п 1 12CA 0904 20 12 15 55 35 20 - 4° - 9° 6 20° 50 = Р W M v для пластин RHINORUSH Картриджи изготавливаются по специальному заказу Комплектующие Обозначение Рычаг Винт Опорная пластина Штифт опорной пластины Упорное кольцо Осевой винт Радиальный винт Крепёжный винт Шайба Ключ J 1 О fp СП) С ) 10CA 0904 12CA 0904 LCL 09B-NX LCS 3B LSR 3B AJM 5F RSS M4 BH M6x1x25 MW 6.4x12 L-W 2 16CA 0904 LCL 09-NX LCS 3 LSS 32 LSP 3A - ASM 6 RSS M5 BH M8x1.25x30 MW 8.4x18 L-W 2.5 TA4-TA8 ( TaeguTec
