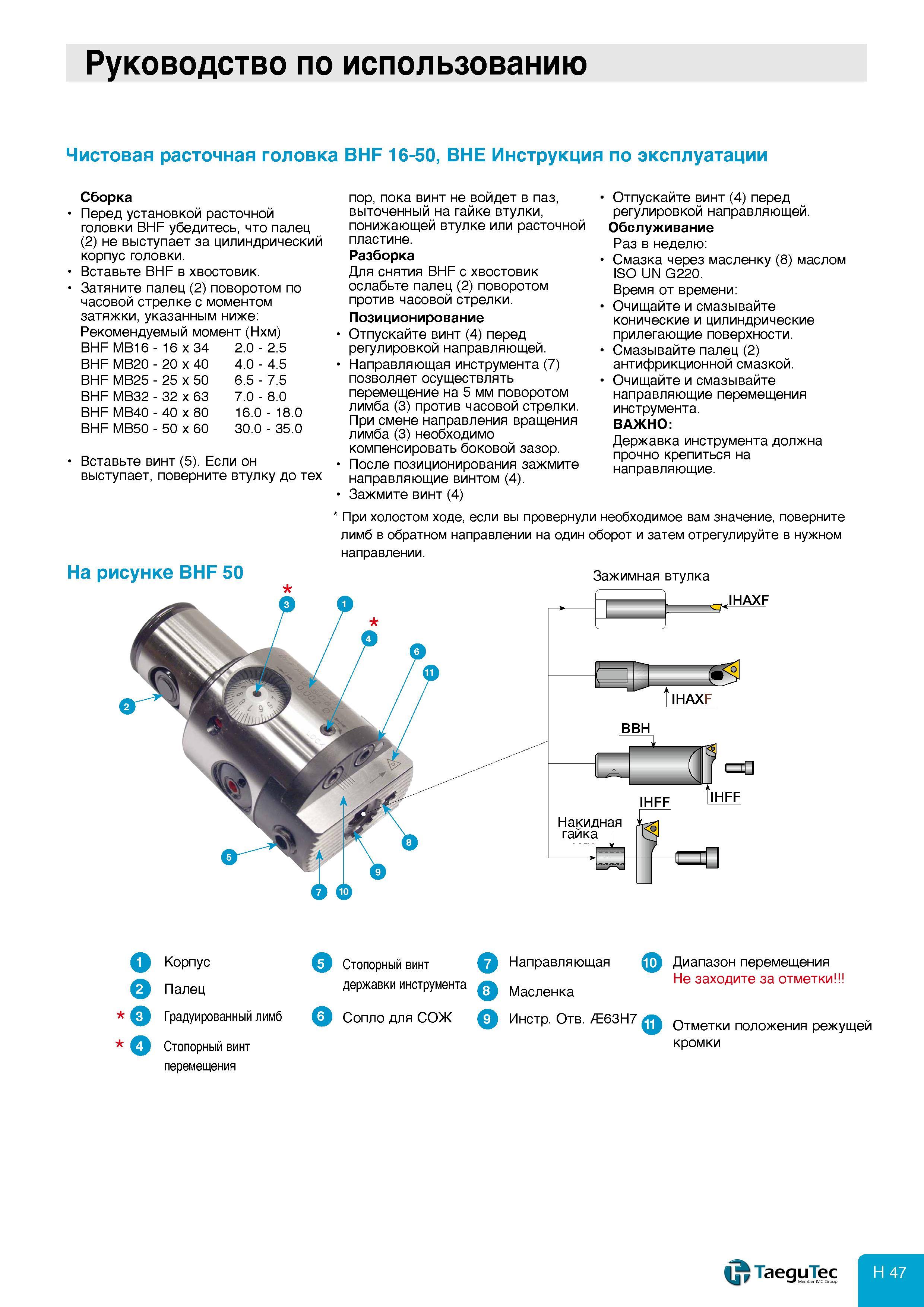

Руководство по использованию расточного инструмента компании TaeguTec Чистовая расточная головка BHF 16-50 BHE Инструкция по эксплуатации _ Сборка Перед установкой расточной головки BHF убедитесь что палец (2) не выступает за цилиндрический корпус головки. Вставьте BHF в хвостовик. Затяните палец (2) поворотом по часовой стрелке с моментом затяжки указанным ниже: Рекомендуемый момент (Нхм) BHF MB16 - 16 x 34 2.0 - 2.5 BHF MB20 - 20 x 40 4.0 - 4.5 BHF MB25 - 25 x 50 6.5 - 7.5 BHF MB32 - 32 x 63 7.0 - 8.0 BHF MB40 - 40 x 80 16.0 - 18.0 BHF MB50 - 50 x 60 30.0 - 35.0 Вставьте винт (5). Если он выступает поверните втулку до тех На рисунке BHF 50 пор пока винт не войдет в паз выточенный на гайке втулки понижающей втулке или расточной пластине. Разборка Для снятия BHF с хвостовик ослабьте палец (2) поворотом против часовой стрелки. Позиционирование Отпускайте винт (4) перед регулировкой направляющей. Направляющая инструмента (7) позволяет осуществлять перемещение на 5 мм поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба (3) необходимо компенсировать боковой зазор. После позиционирования зажмите направляющие винтом (4). Зажмите винт (4) При холостом ходе если вы провернули необходимое вам значение поверните лимб в обратном направлении на один оборот и затем отрегулируйте в нужном направлении. Зажимная втулка IHAXF Отпускайте винт (4) перед регулировкой направляющей. Обслуживание Раз в неделю: 1 Смазка через масленку (8) маслом ISO UN G220. Время от времени: 1 Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте палец (2) антифрикционной смазкой. Очищайте и смазывайте направляющие перемещения инструмента. ВАЖНО: Державка инструмента должна прочно крепиться на направляющие. tlHFF спи 3 и 4 Корпус Палец Градуированный лимб Стопорный винт перемещения Стопорный винт державки инструмента Сопло для СОЖ Гл Направляющая О Диапазон перемещения Не заходите за отметки 18 Масленка Инстр. Отв. 63Н7Л Отметки положения режущей кромки TaeguTec
