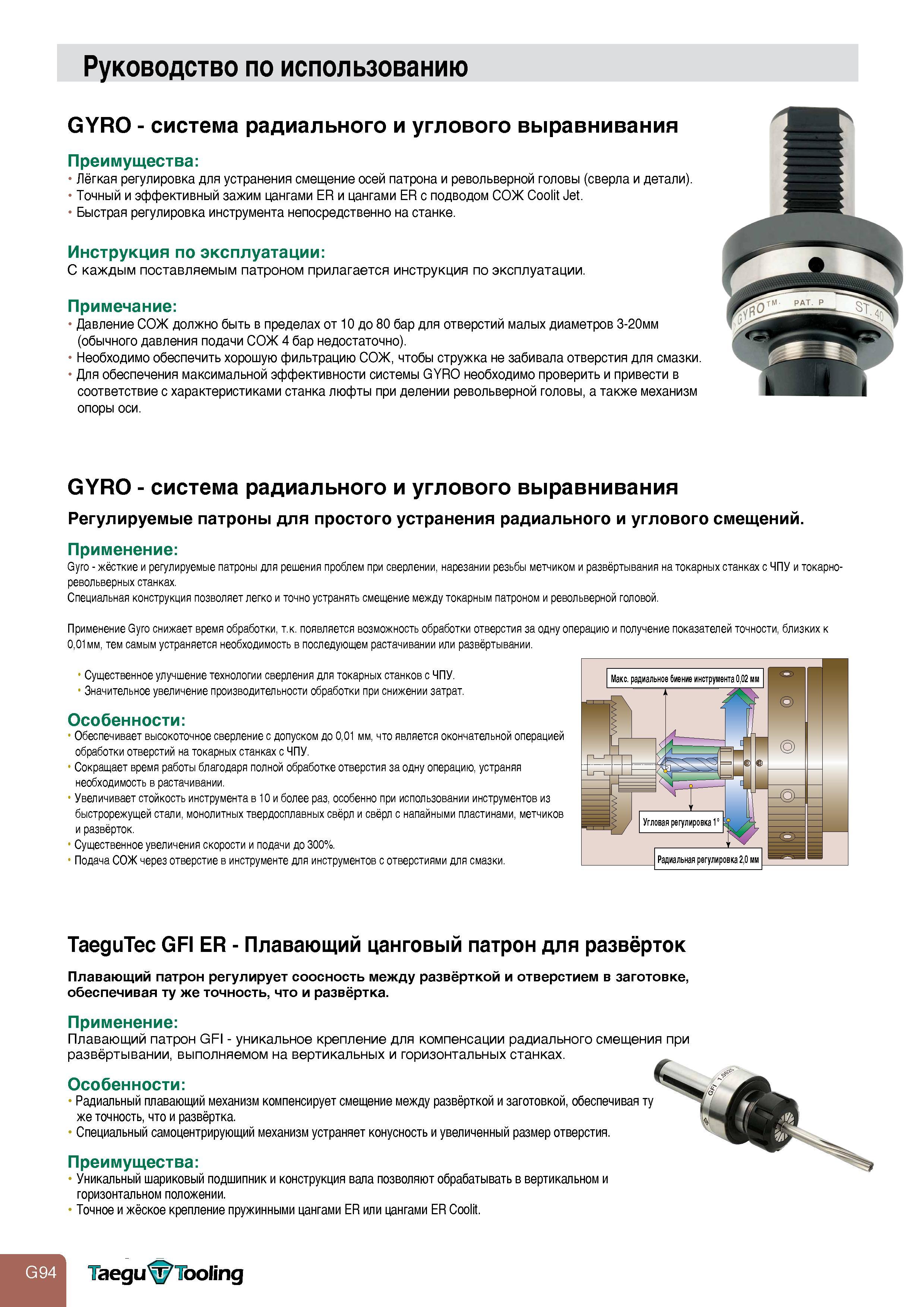

Руководство по использованию оснастки TaeguTec GYRO Система радиального и углового выравнивания Преимущества Регулировка для устранения смещения _ осей патрона и револьверной головы (сверла и детали). Точный и эффективный зажим цангами ER и цангами ER с подводом СОЖ Coolit Jet. Быстрая регулировка инструмента непосредственно на станке. Инструкция по эксплуатации: С каждым поставляемым патроном прилагается инструкция по эксплуатации. Примечание: Давление СОЖ должно быть в пределах от 10 до 80 бар для отверстий малых диаметров 3-20мм (обычного давления подачи СОЖ 4 бар недостаточно). Необходимо обеспечить хорошую фильтрацию СОЖ чтобы стружка не забивала отверстия для смазки. Для обеспечения максимальной эффективности системы GYRO необходимо проверить и привести в соответствие с характеристиками станка люфты при делении револьверной головы а также механизм опоры оси. GYRO - система радиального и углового выравнивания Регулируемые патроны для простого устранения радиального и углового смещений. Применение: Gyro - жёсткие и регулируемые патроны для решения проблем при сверлении нарезании резьбы метчиком и развёртывания на токарных станках с ЧПУ и токарноревольверных станках. Специальная конструкция позволяет легко и точно устранять смещение между токарным патроном и револьверной головой. Применение Gyro снижает время обработки т.к. появляется возможность обработки отверстия за одну операцию и получение показателей точности близких к 001мм тем самым устраняется необходимость в последующем растачивании или развёртывании. Существенное улучшение технологии сверления для токарных станков с ЧПУ. Значительное увеличение производительности обработки при снижении затрат. Особенности: Обеспечивает высокоточное сверление с допуском до 001 мм что является окончательной операцией обработки отверстий на токарных станках с ЧПУ. Сокращает время работы благодаря полной обработке отверстия за одну операцию устраняя необходимость в растачивании. Увеличивает стойкость инструмента в 10 и более раз особенно при использовании инструментов из быстрорежущей стали монолитных твердосплавных свёрл и свёрл с напайными пластинами метчиков и развёрток. Существенное увеличения скорости и подачи до 300%. Подача СОЖ через отверстие в инструменте для инструментов с отверстиями для смазки. TaeguTec GFI ER - Плавающий цанговый патрон для развёрток Плавающий патрон регулирует соосность между развёрткой и отверстием в заготовке обеспечивая ту же точность что и развёртка. Применение: Плавающий патрон GFI - уникальное крепление для компенсации радиального смещения при развёртывании выполняемом на вертикальных и горизонтальных станках. Особенности: Радиальный плавающий механизм компенсирует смещение между развёрткой и заготовкой обеспечивая ту же точность что и развёртка. Специальный самоцентрирующий механизм устраняет конусность и увеличенный размер отверстия. Преимущества: Уникальный шариковый подшипник и конструкция вала позволяют обрабатывать в вертикальном и горизонтальном положении. Точное и жёское крепление пружинными цангами ER или цангами ER Coolit. TaegutecTooling
