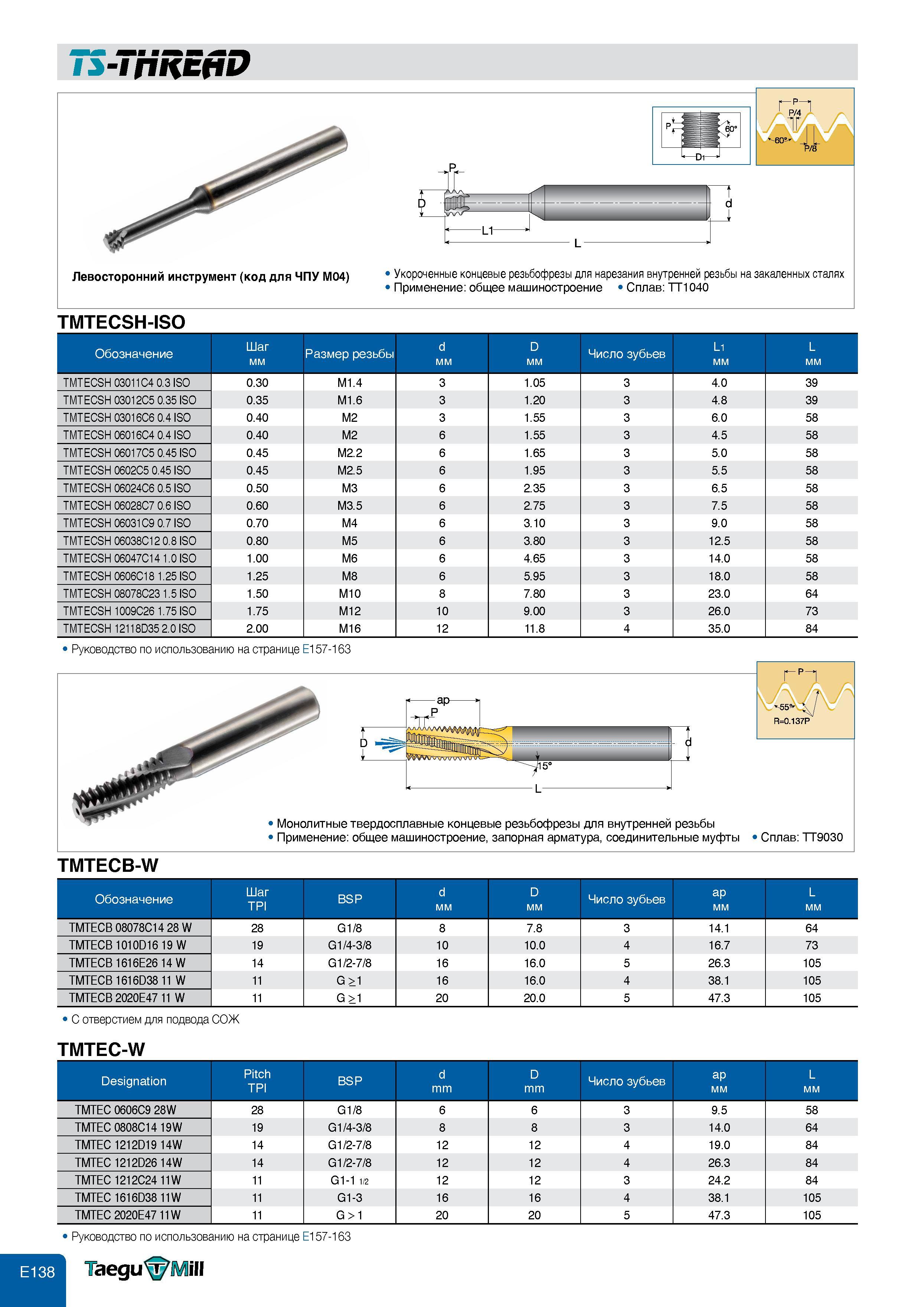

Левосторонний инструмент (код для ЧПУ М04) 1 Укороченные концевые резьбофрезы для нарезания внутренней резьбы на закаленных сталях Применение: общее машиностроение Сплав: ТТ1040 TMTECSH-ISO Обозначение Шаг мм Размер резьбы d мм D мм Число зубьев L1 мм L мм TMTECSH 03011C4 0.3 IS0 0.30 M1.4 3 1.05 3 4.0 39 TMTECSH 03012C5 0.35 IS0 0.35 M1.6 3 1.20 3 4.8 39 TMTECSH 03016C6 0.4 IS0 0.40 M2 3 1.55 3 6.0 58 TMTECSH 06016C4 0.4 IS0 0.40 M2 6 1.55 3 4.5 58 TMTECSH 06017C5 0.45 IS0 0.45 M2.2 6 1.65 3 5.0 58 TMTECSH 0602C5 0.45 IS0 0.45 M2.5 6 1.95 3 5.5 58 TMTECSH 06024C6 0.5 IS0 0.50 M3 6 2.35 3 6.5 58 TMTECSH 06028C7 0.6 IS0 0.60 M3.5 6 2.75 3 7.5 58 TMTECSH 06031C9 0.7 IS0 0.70 M4 6 3.10 3 9.0 58 TMTECSH 06038C12 0.8 IS0 0.80 M5 6 3.80 3 12.5 58 TMTECSH 06047C14 1.0 IS0 1.00 M6 6 4.65 3 14.0 58 TMTECSH 0606C18 1.25 IS0 1.25 M8 6 5.95 3 18.0 58 TMTECSH 08078C23 1.5 IS0 1.50 M10 8 7.80 3 23.0 64 TMTECSH 1009C26 1.75 IS0 1.75 M12 10 9.00 3 26.0 73 TMTECSH 12118D35 2.0 IS0 2.00 M16 12 11.8 4 35.0 84 Руководство по использованию на странице E157-163 грп R0.137P Монолитные твердосплавные концевые резьбофрезы для внутренней резьбы Применение: общее машиностроение запорная арматура соединительные муфты Сплав: ТТ9030 TMTECB-W Обозначение Шаг TPI BSP d мм D мм Число зубьев ap мм L мм TMTECB 08078C14 28 W 28 G1 8 8 7.8 3 14.1 64 TMTECB 1010D16 19 W 19 G1 4-3 8 10 10.0 4 16.7 73 TMTECB 1616E26 14 W 14 G1 2-7 8 16 16.0 5 26.3 105 TMTECB 1616D38 11 W 11 G 1 16 16.0 4 38.1 105 TMTECB 2020E47 11 W 11 G 1 20 20.0 5 47.3 105 С отверстием для подвода СОЖ TMTEC-W Designation Pitch TPI BSP d mm D mm Число зубьев ap мм L мм TMTEC 0606C9 28W 28 G1 8 6 6 3 9.5 58 TMTEC 0808C14 19W 19 G1 4-3 8 8 8 3 14.0 64 TMTEC 1212D19 14W 14 G1 2-7 8 12 12 4 19.0 84 TMTEC 1212D26 14W 14 G1 2-7 8 12 12 4 26.3 84 TMTEC 1212C24 11W 11 G1-1 1 2 12 12 3 24.2 84 TMTEC 1616D38 11W 11 G1-3 16 16 4 38.1 105 TMTEC 2020E47 11W 11 G 1 20 20 5 47.3 105 Руководство по использованию на странице E157-163 TaeauWlMill Укороченные концевые резьбофрезы Taegutec для нарезания внутренней резьбы на закаленных сталях Применение Общее машиностроение Сплав ТТ1040
