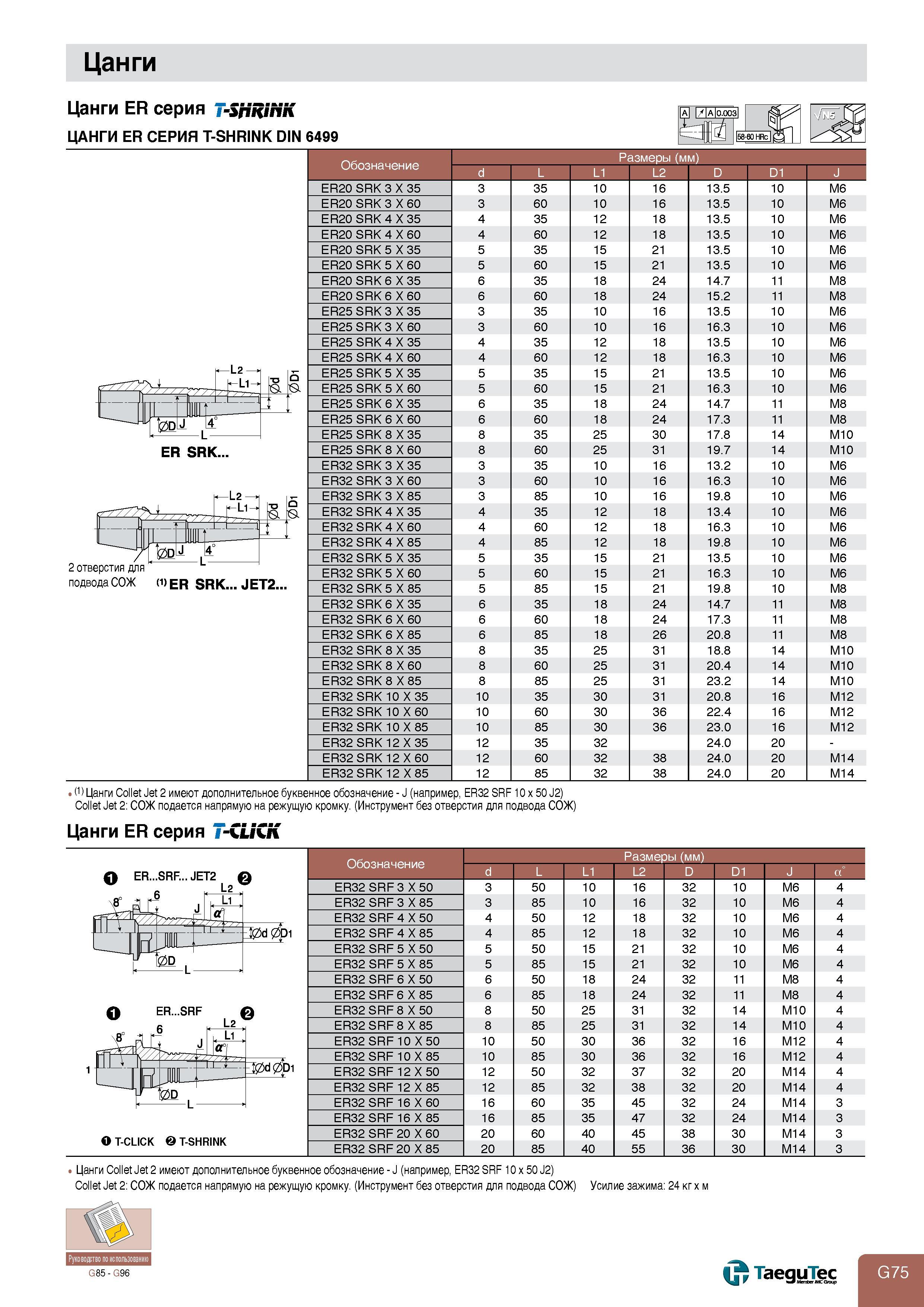

777 Каталог TAEGUTEC 2011 Металлорежущий инструмент и инструментальная оснастка Стр.G75

Каталог TAEGUTEC 2011 Режущий инструмент и оснастка Стр. G75 0777 Lab2u

Цанги Цанги ER серия -SHRinK ЦАНГИ ER СЕРИЯ T-SHRINK DIN 6499 L2 -L1 3D J a O ER SRK... К В -l2 -Li J 4 --L 2 отверстия для подвода СОЖ 1ER SRK... JET2. Обозначение d L L1 L2 D D1 J ER20 SRK 3 X 35 3 35 10 16 13.5 10 M6 ER20 SRK 3 X 60 3 60 10 16 13.5 10 M6 ER20 SRK 4 X 35 4 35 12 18 13.5 10 M6 ER20 SRK 4 X 60 4 60 12 18 13.5 10 M6 ER20 SRK 5 X 35 5 35 15 21 13.5 10 M6 ER20 SRK 5 X 60 5 60 15 21 13.5 10 M6 ER20 SRK 6 X 35 6 35 18 24 14.7 11 M8 ER20 SRK 6 X 60 6 60 18 24 15.2 11 M8 ER25 SRK 3 X 35 3 35 10 16 13.5 10 M6 ER25 SRK 3 X 60 3 60 10 16 16.3 10 M6 ER25 SRK 4 X 35 4 35 12 18 13.5 10 M6 ER25 SRK 4 X 60 4 60 12 18 16.3 10 M6 ER25 SRK 5 X 35 5 35 15 21 13.5 10 M6 ER25 SRK 5 X 60 5 60 15 21 16.3 10 M6 ER25 SRK 6 X 35 6 35 18 24 14.7 11 M8 ER25 SRK 6 X 60 6 60 18 24 17.3 11 M8 ER25 SRK 8 X 35 8 35 25 30 17.8 14 M10 ER25 SRK 8 X 60 8 60 25 31 19.7 14 M10 ER32 SRK 3 X 35 3 35 10 16 13.2 10 M6 ER32 SRK 3 X 60 3 60 10 16 16.3 10 M6 ER32 SRK 3 X 85 3 85 10 16 19.8 10 M6 ER32 SRK 4 X 35 4 35 12 18 13.4 10 M6 ER32 SRK 4 X 60 4 60 12 18 16.3 10 M6 ER32 SRK 4 X 85 4 85 12 18 19.8 10 M6 ER32 SRK 5 X 35 5 35 15 21 13.5 10 M6 ER32 SRK 5 X 60 5 60 15 21 16.3 10 M6 ER32 SRK 5 X 85 5 85 15 21 19.8 10 M8 ER32 SRK 6 X 35 6 35 18 24 14.7 11 M8 ER32 SRK 6 X 60 6 60 18 24 17.3 11 M8 ER32 SRK 6 X 85 6 85 18 26 20.8 11 M8 ER32 SRK 8 X 35 8 35 25 31 18.8 14 M10 ER32 SRK 8 X 60 8 60 25 31 20.4 14 M10 ER32 SRK 8 X 85 8 85 25 31 23.2 14 M10 ER32 SRK 10 X 35 10 35 30 31 20.8 16 M12 ER32 SRK 10 X 60 10 60 30 36 22.4 16 M12 ER32 SRK 10 X 85 10 85 30 36 23.0 16 M12 ER32 SRK 12 X 35 12 35 32 24.0 20 - ER32 SRK 12 X 60 12 60 32 38 24.0 20 M14 ER32 SRK 12 X 85 12 85 32 38 24.0 20 M14 (1) Цанги Collet Jet 2 имеют дополнительное буквенное обозначение - J (например ER32 SRF 10 x 50 Collet Jet 2: СОЖ подается напрямую на режущую кромку. (Инструмент без отверстия для подвода J2) СОЖ) Цанги ER серия -CUCK 0 ER...SRF... JET2 Q Обозначение Размеры (мм) E30d 0pi О T-CLICK T-SHRINK d L L1 L2 D D1 J a ER32 SRF 3 X 50 3 50 10 16 32 10 M6 4 ER32 SRF 3 X 85 3 85 10 16 32 10 M6 4 ER32 SRF 4 X 50 4 50 12 18 32 10 M6 4 ER32 SRF 4 X 85 4 85 12 18 32 10 M6 4 ER32 SRF 5 X 50 5 50 15 21 32 10 M6 4 ER32 SRF 5 X 85 5 85 15 21 32 10 M6 4 ER32 SRF 6 X 50 6 50 18 24 32 11 M8 4 ER32 SRF 6 X 85 6 85 18 24 32 11 M8 4 ER32 SRF 8 X 50 8 50 25 31 32 14 M10 4 ER32 SRF 8 X 85 8 85 25 31 32 14 M10 4 ER32 SRF 10 X 50 10 50 30 36 32 16 M12 4 ER32 SRF 10 X 85 10 85 30 36 32 16 M12 4 ER32 SRF 12 X 50 12 50 32 37 32 20 M14 4 ER32 SRF 12 X 85 12 85 32 38 32 20 M14 4 ER32 SRF 16 X 60 16 60 35 45 32 24 M14 3 ER32 SRF 16 X 85 16 85 35 47 32 24 M14 3 ER32 SRF 20 X 60 20 60 40 45 38 30 M14 3 ER32 SRF 20 X 85 20 85 40 55 36 30 M14 3 Цанги Collet Jet 2 имеют дополнительное буквенное обозначение - J (например ER32 SRF 10 x 50 J2) Collet Jet 2: СОЖ подается напрямую на режущую кромку. (Инструмент без отверстия для подвода СОЖ) Усилие зажима: 24 кг х м Руководство по использованию G85 - G96 СП TaeguTec L I V тЛMemberЧЛССтир
