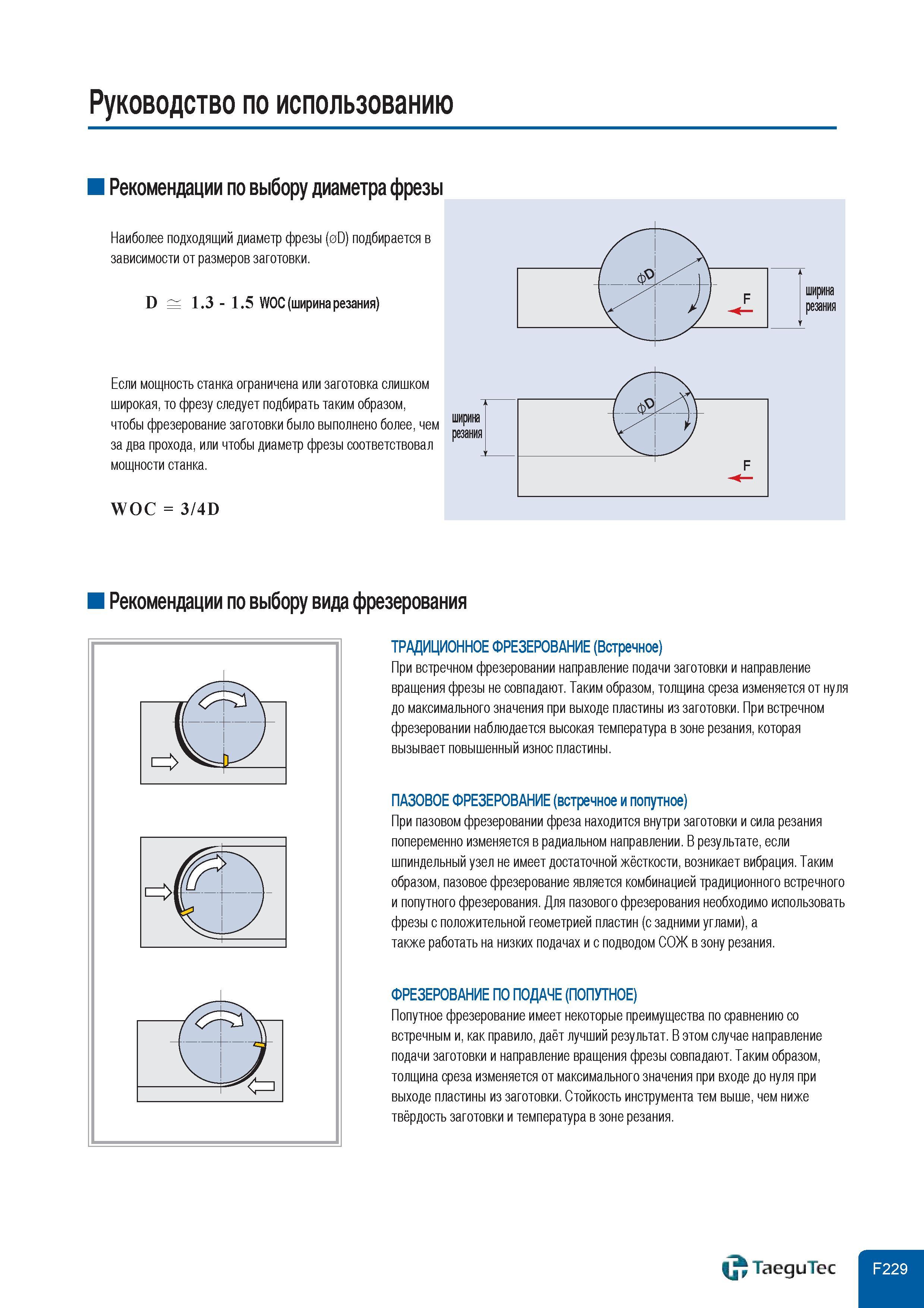

Руководство по использованию Рекомендации по выбору диаметра фрезы Наиболее подходящий диаметр фрезы (0D) подбирается в зависимости от размеров заготовки. D 1.3 - 1.5 WOC (ширина резания) Если мощность станка ограничена или заготовка слишком широкая то фрезу следует подбирать таким образом чтобы фрезерование заготовки было выполнено более чем за два прохода или чтобы диаметр фрезы соответствовал мощности станка. WOC 3 4D Рекомендации по выбору вида фрезерования ТРАДИЦИОННОЕ ФРЕЗЕРОВАНИЕ (Встречное) При встречном фрезеровании направление подачи заготовки и направление вращения фрезы не совпадают. Таким образом толщина среза изменяется от нуля до максимального значения при выходе пластины из заготовки. При встречном фрезеровании наблюдается высокая температура в зоне резания которая вызывает повышенный износ пластины. ПАЗОВОЕ ФРЕЗЕРОВАНИЕ (встречное и попутное) При пазовом фрезеровании фреза находится внутри заготовки и сила резания попеременно изменяется в радиальном направлении. В результате если шпиндельный узел не имеет достаточной жёсткости возникает вибрация. Таким образом пазовое фрезерование является комбинацией традиционного встречного и попутного фрезерования. Для пазового фрезерования необходимо использовать фрезы с положительной геометрией пластин (с задними углами) а также работать на низких подачах и с подводом СОЖ в зону резания. ФРЕЗЕРОВАНИЕ ПО ПОДАЧЕ (ПОПУТНОЕ) Попутное фрезерование имеет некоторые преимущества по сравнению со встречным и как правило даёт лучший результат. В этом случае направление подачи заготовки и направление вращения фрезы совпадают. Таким образом толщина среза изменяется от максимального значения при входе до нуля при выходе пластины из заготовки. Стойкость инструмента тем выше чем ниже твёрдость заготовки и температура в зоне резания. TaeguTec
