786 Каталог TAEGUTEC 2008 Металлорежущий инструмент и инструментальная оснастка Стр.F189

Каталог TAEGUTEC 2008 Инструмент и оснастка Стр. F189 0786 Lab2u

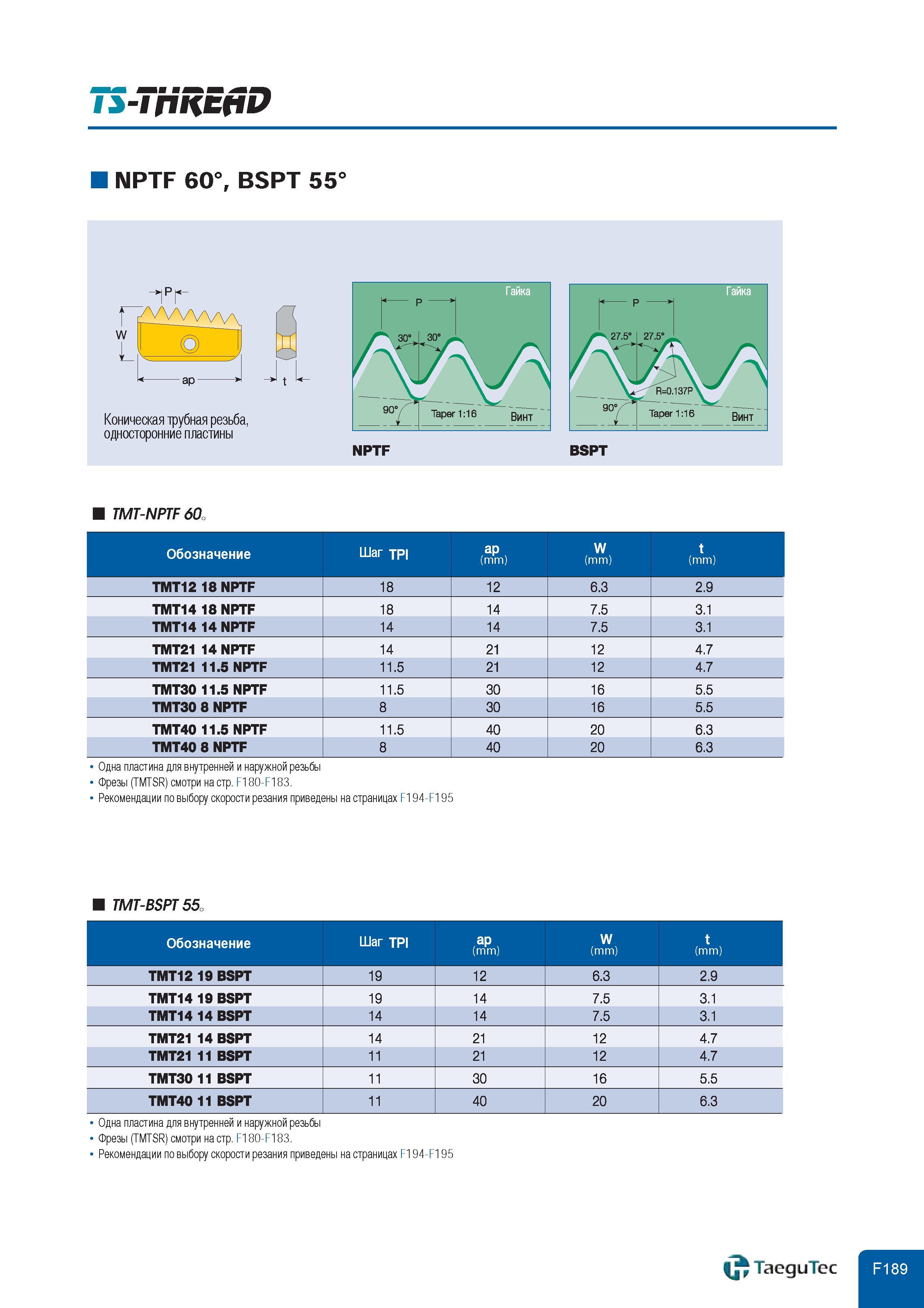

TS-THREAD NPTF 60 BSPT 55 односторонние пластины NPTF BSPT TMT-NPTF 60a Обозначение Шаг TPI ар (mm) W (mm) t (mm) ТМТ12 18 NPTF 18 12 6.3 2.9 ТМТ14 18 NPTF 18 14 7.5 3.1 ТМТ14 14 NPTF 14 14 7.5 3.1 ТМТ21 14 NPTF 14 21 12 4.7 ТМТ21 11.5 NPTF 11.5 21 12 4.7 ТМТЗО 11.5 NPTF 11.5 30 16 5.5 ТМТЗО 8 NPTF 8 30 16 5.5 ТМТ40 11.5 NPTF 11.5 40 20 6.3 ТМТ40 8 NPTF 8 40 20 6.3 Одна пластина для внутренней и наружной резьбы Фрезы (TMTSR) смотри на стр. F180-F183. Рекомендации по выбору скорости резания приведены на страницах F194-F195 TMT-BSPT 55a Обозначение Шаг TPI ap (mm) W (mm) t (mm) ТМТ12 19 BSPT 19 12 6.3 2.9 ТМТ14 19 BSPT 19 14 7.5 3.1 ТМТ14 14 BSPT 14 14 7.5 3.1 TMT21 14 BSPT 14 21 12 4.7 TMT21 11 BSPT 11 21 12 4.7 TMT30 11 BSPT 11 30 16 5.5 TMT40 11 BSPT 11 40 20 6.3 Одна пластина для внутренней и наружной резьбы Фрезы (TMTSR) смотри на стр. F180-F183. Рекомендации по выбору скорости резания приведены на страницах F194-F195 J TaeguTec
