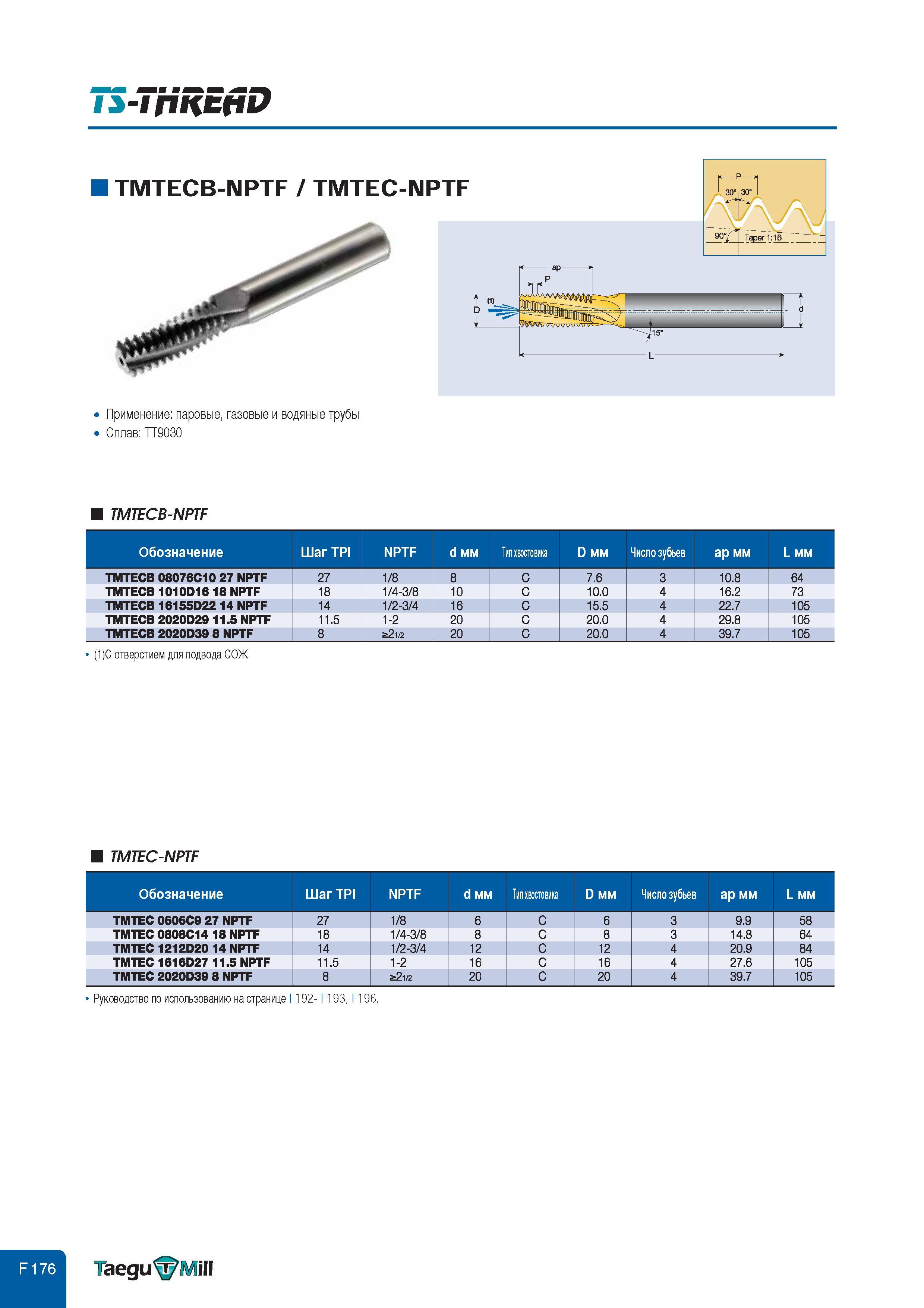

773 Каталог TAEGUTEC 2008 Металлорежущий инструмент и инструментальная оснастка Стр.F176

Каталог TAEGUTEC 2008 Инструмент и оснастка Стр. F176 0773 Lab2u

TS-THREAD TMTECB-NPTF Обозначение Шаг TPI NPTF d мм Тип хвостовика D мм Число зубьев ap мм L мм ТМТЕСВ 08076С10 27 NPTF 27 1 8 8 С 7.6 3 10.8 64 ТМТЕСВ 1010D16 18 NPTF 18 1 4-3 8 10 С 10.0 4 16.2 73 ТМТЕСВ 16155D22 14 NPTF 14 1 2-3 4 16 с 15.5 4 22.7 105 ТМТЕСВ 2020D29 11.5 NPTF 11.5 1-2 20 с 20.0 4 29.8 105 ТМТЕСВ 2020D39 8 NPTF 8 ь2- 2 20 с 20.0 4 39.7 105 (1)С отверстием для подвода СОЖ TMTEC-NPTF Обозначение Шаг TPI NPTF d мм Тип хвостовика D мм Число зубьев ap мм L мм ТМТЕС 0606С9 27 NPTF 27 1 8 6 С 6 3 9.9 58 ТМТЕС 0808С14 18 NPTF 18 1 4-3 8 8 С 8 3 14.8 64 ТМТЕС 1212D20 14 NPTF 14 1 2-3 4 12 С 12 4 20.9 84 ТМТЕС 1616D27 11.5 NPTF 11.5 1-2 16 С 16 4 27.6 105 ТМТЕС 2020D39 8 NPTF 8 &21 2 20 С 20 4 39.7 105 Руководство по использованию на странице F192- F193 F196.
