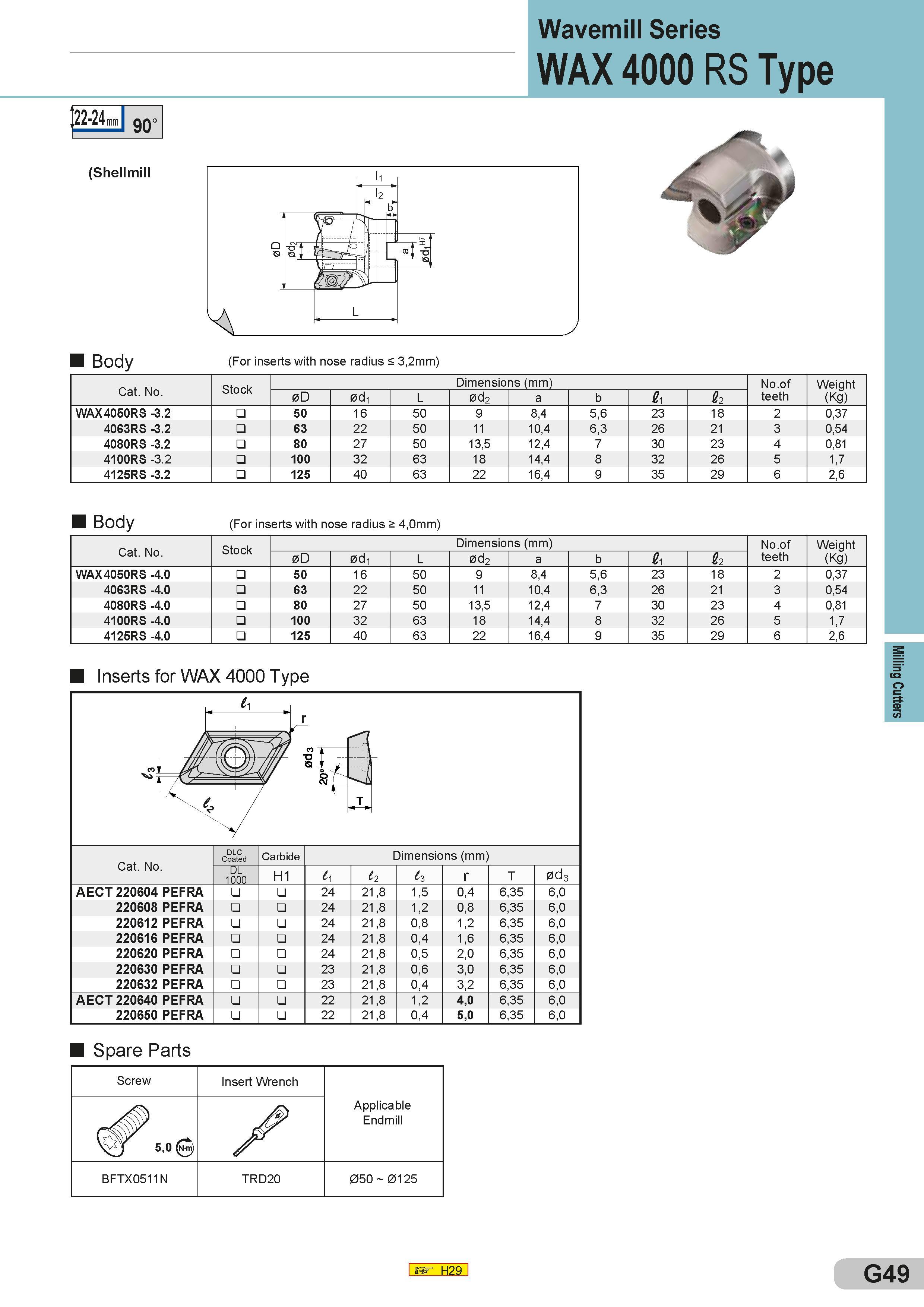

,22-24 mm 90° (Shellmill Wavemill Series WAX 4000 RS Type Body (For inserts with nose radius < 3,2mm) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No.of teeth Weight (Kg) 0D 0d1 L 0d2 a b 1 £2 WAX4050RS -3.2 50 16 50 9 8,4 5,6 23 18 2 0,37 4063RS -3.2 63 22 50 11 10,4 6,3 26 21 3 0,54 4080RS -3.2 80 27 50 13,5 12,4 7 30 23 4 0,81 4100RS -3.2 100 32 63 18 14,4 8 32 26 5 1,7 4125RS -3.2 125 40 63 22 16,4 9 35 29 6 2,6 Body (For inserts with nose radius > 4,0mm) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No.of teeth Weight (Kg) 0D 0d1 L 0d2 a b £1 £2 WAX4050RS -4.0 50 16 50 9 8,4 5,6 23 18 2 0,37 4063RS -4.0 63 22 50 11 10,4 6,3 26 21 3 0,54 4080RS -4.0 80 27 50 13,5 12,4 7 30 23 4 0,81 4100RS -4.0 100 32 63 18 14,4 8 32 26 5 1,7 4125RS -4.0 125 40 63 22 16,4 9 35 29 6 2,6 Inserts for WAX 4000 Type 1 Wlrr: co £ Cat. No. DLC Coated Carbide Dimensions (mm) Размеры указаны в мм DL 1000 H1 11 l2 13 r T 0d3 AECT 220604 PEFRA 24 21,8 1,5 0,4 6,35 6,0 220608 PEFRA 24 21,8 1,2 0,8 6,35 6,0 220612 PEFRA 24 21,8 0,8 1,2 6,35 6,0 220616 PEFRA 24 21,8 0,4 1,6 6,35 6,0 220620 PEFRA 24 21,8 0,5 2,0 6,35 6,0 220630 PEFRA 23 21,8 0,6 3,0 6,35 6,0 220632 PEFRA 23 21,8 0,4 3,2 6,35 6,0 AECT 220640 PEFRA 22 21,8 1,2 4,0 6,35 6,0 220650 PEFRA 22 21,8 0,4 5,0 6,35 6,0 Spare Parts Запасные части Sumitomo и комплектующие Screw Insert Wrench Applicable Endmill 5,0 / BFTX0511N TRD20 050 0125 H29 G49 Milling Cutters
