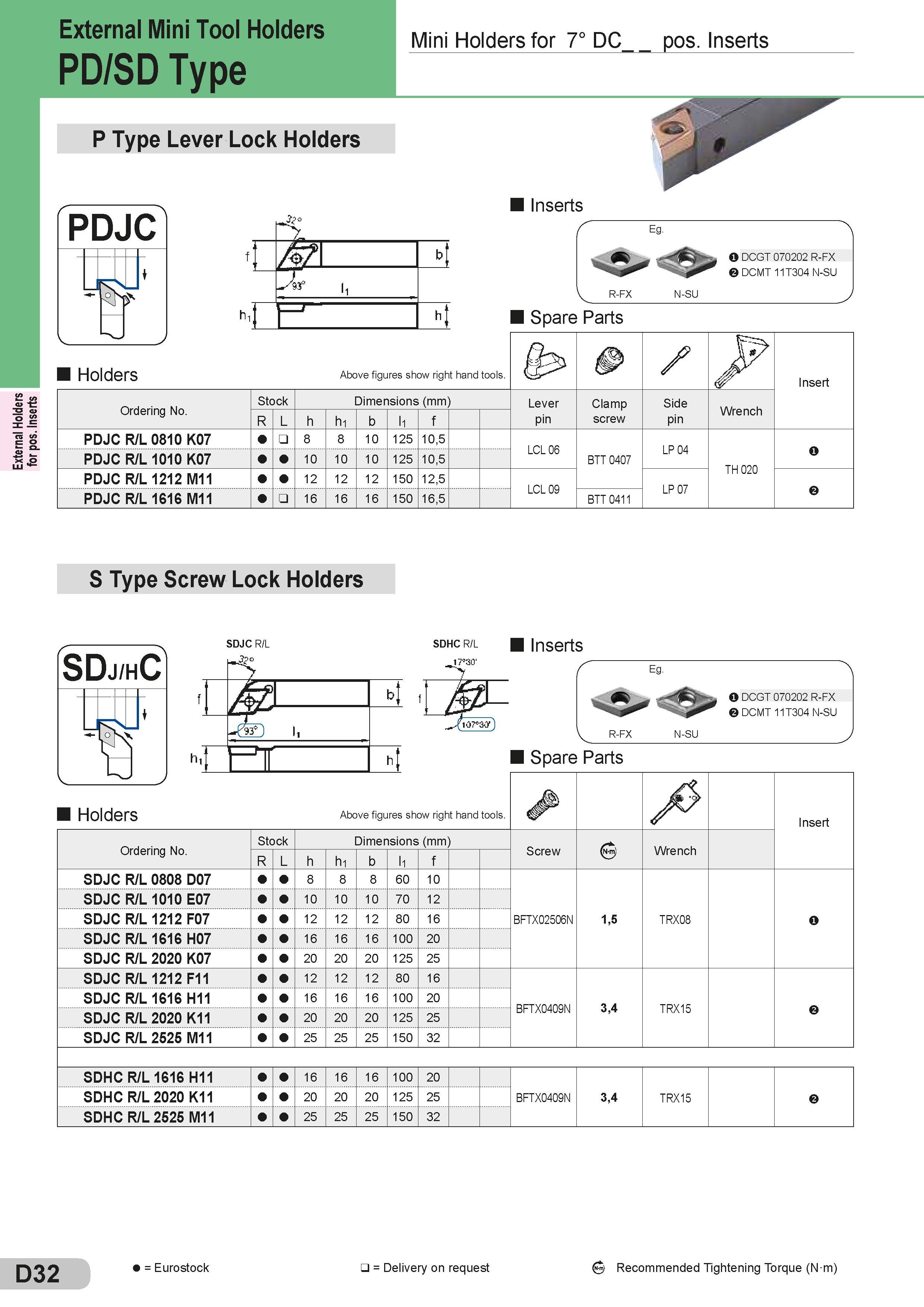

External Holders for pos. Inserts External Mini Tool Holders PD/SD Type P Type Lever Lock Holders Mini Holders for 7° DC pos. Inserts Inserts Eg. O DCGT 070202 R-FX DCMT 11T304 N-SU R-FX N-SU Spare Parts Запасные части Sumitomo и комплектующие Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Ordering No. PDJC R/L 0810 K07 Stock PDJC R/L 1010 K07 PDJC R/L 1212 M11 PDJC"R/L"1616"M11 L h 8 10 12 16 Dimensions (mm) Размеры указаны в мм h1 8 10 12 16 b h 1 0 1 25 10 125 1 2 1 50 1 6 1 50 f 10.5 10.5 12.5 16.5 Insert Lever pin Clamp screw Side pin Wrench LOL 06 BTT 0407 BTT 0411 LP 04 TH 020 O LOL 09 LP 07 S Type Screw Lock Holders SDj/hC SDJC R/L SDHC R/L Inserts Spare Parts Запасные части Sumitomo и комплектующие Eg. O DCGT 070202 R-FX DCMT 11T304 N-SU R-FX N-SU V J 1 Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Insert Ordering No. Stock Dimensions (mm) Размеры указаны в мм Screw 0 Wrench R L h h1 b l1 f SDJC R/L 0808 D07 8 8 8 60 10 BFTX02506N 1,5 TRX08 O SDJC R/L 1010 E07 10 10 10 70 12 SDJC R/L 1212 F07 12 12 12 80 16 SDJC R/L 1616 H07 16 16 16 1 00 20 SDJC R/L 2020 K07 20 20 20 1 25 25 SDJC R/L 1212 F11 12 12 12 80 16 BFTX0409N 3,4 TRX15 SDJC R/L 1616 H11 16 16 16 100 20 SDJC R/L 2020 K11 20 20 20 1 25 25 SDJC R/L 2525 M11 25 25 25 1 50 32 SDHC R/L 1616 H11 16 16 16 1 00 20 BFTX0409N 3,4 TRX15 SDHC R/L 2020 K11 20 20 20 1 25 25 SDHC R/L 2525 M11 25 25 25 1 50 32 D32 = Eurostock = Delivery on request Recommended Tightening Torque (N m)
